Le drone parfait n’existe pas (ou alors dans nos rêves), le Proto X FPV souffre d’un défaut : les fils des moteurs ne sont pas protégés et donc vous risquez de les arracher. Ou vous pouvez avoir besoin de changer un moteur !

Réparation Proto X FPV

Suite à un message sur le forum d’un de nos membre qui à arraché un fil d’un moteur, et comme ça m’était arrivé également je me dit que j’avais oublié ce détail dans mon test car il est possible que ça arrive à d’autre (attention c’est le cas également sur de nombreux autres drones et rien ne dit que ça vous arrivera également mais au cas ou…)

Réparation Proto X FPVMatériel nécessaire :

Pour cette petite réparation très simple vous aurez besoin de ceci :

  • 1 fer à souder
  • de la soudure
  • un dénudeur de fil (pas obligatoire)
  • un morceau de fil (si l’autre est trop court)

Si vous n’avez pas de fer à souder demandez dans votre entourage.

Soudure :

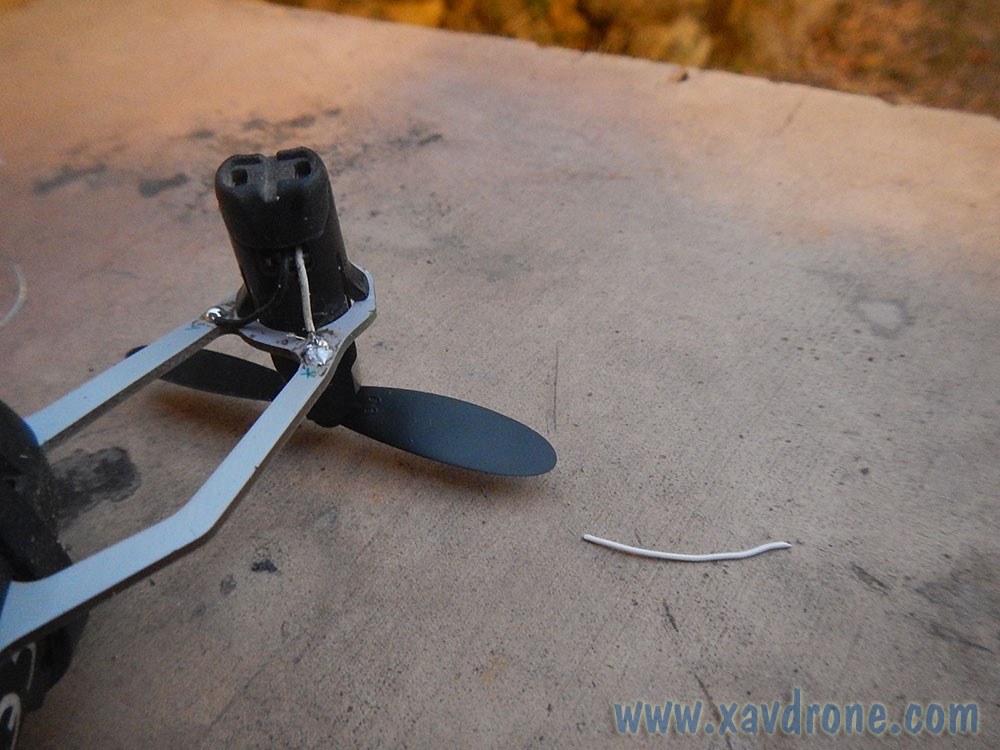

C’est le drame un des fils de moteur c’est arraché ou c’est coupé !!!

fil déssoudé

Pour dénuder il y a plusieurs possibilités :

  • Vous avez un dénudeur (pour tout petit fil par le truc pour les fils pour le 220V)

Il existe plusieurs models (voir photos ci-dessous)
Attention : ne tirez pas comme un dingue pour arracher le fil dans le moteur !

dénudeur de fil  dénudeur de fil

dénudeur de fil  dénudeur de fil

  • vous n’avez pas de dénudeur de fil

Vous pouvez utiliser la pointe de votre fer à souder pour faire fondre l’isolation du fil (il n’y a pas beaucoup à dénuder le fil est petit), le plus simple étant de poser le fil sur quelque chose qui ne fond pas et mettre la pointe du fer à souder dessus en appuyant vers l’extérieur. (je n’ais pas pu vous faire de photo car je n’ais que 2 mains)

fil à étamer  dénuder un fil

Une fois dénudé il va falloir étamer le fil (c’est à dire mettre de la soudure dessus)

On pose la pointe du fer à souder (chaud) sur la partie du fil que l’on à dénudé, puis on pose la soudure dessus pour la faire fondre, et on fait pareil sur la partie du châssis sur la soudure existante afin de pouvoir mieux souder (si besoin n’hésitez pas à mettre un peu de soudure dessus pour aider à faire fondre l’ancienne soudure)

étamer un fil  étamer un fil  soudure proto x fpv

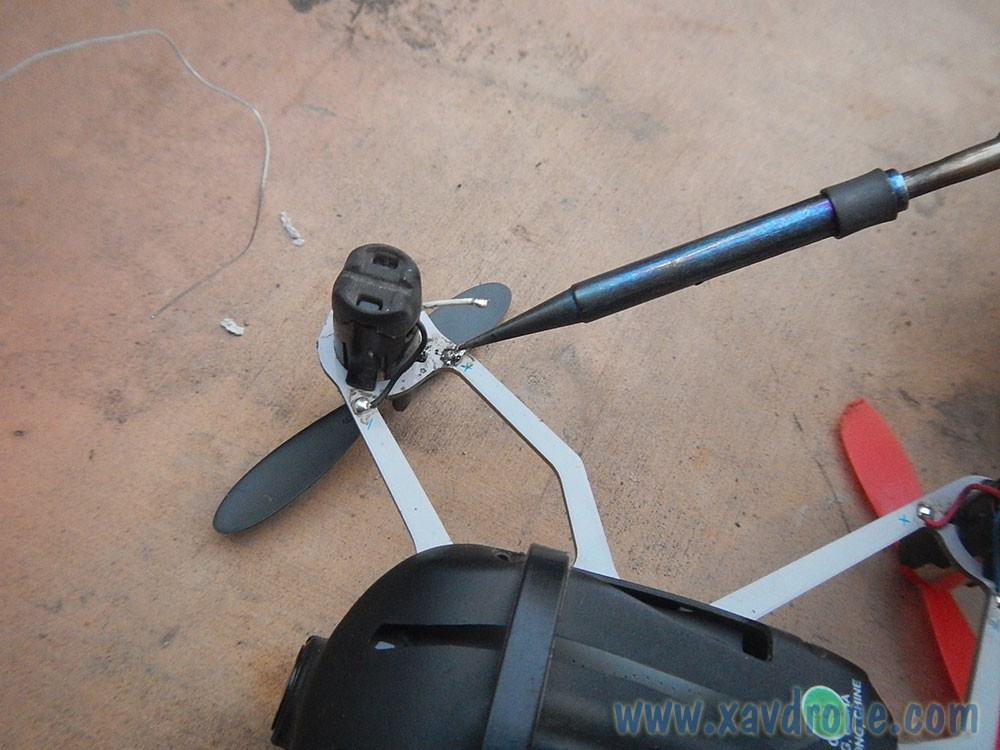

puis il ne reste plus qu’à souder, vous posez la pointe du fer à souder sur la soudure qui se trouve sur châssis puis vous posez le fil étamé dessus, vous retirez le fer et c’est soudé !

soudure fil proto x fpv  soudure fil proto x fpv

Oui mais voilà, il est possible que le fil soit trop court pour être soudé ou qu’il soit trop tendu (et donc qu’il risque d’être arraché plus facilement)

Trouvez un petit fil (de même section) et coupez un morceau, vous l’étamez et faites une rallonge

soudure fil proto x fpv  soudure fil proto x fpv  soudure fil proto x fpv

Vous pensez que souder un fil c’est risqué car il pourrait se déssouder ? Voici le petit test, vous suspendez le drone par le fil et vous secouez un peu voir si ça tiens

soudure fil proto x fpv

Vous n’avez plus qu’à souder l’autre partie du fil sur le châssis comme on a vu précédemment (sauf que là je tiens le fil avec une pince à épiler pour pas me brûler)

soudure fil proto x fpv  soudure fil proto x fpv

et voici le résultat

soudure fil proto x fpv

Changement moteur Proto X FPV

Même si pour l’instant les moteurs ne sont pas encore disponible, lorsqu’ils le seront et si vous avez besoin d’en changer un, il faudra faire de la soudure comme je vous ais montré plus haut.

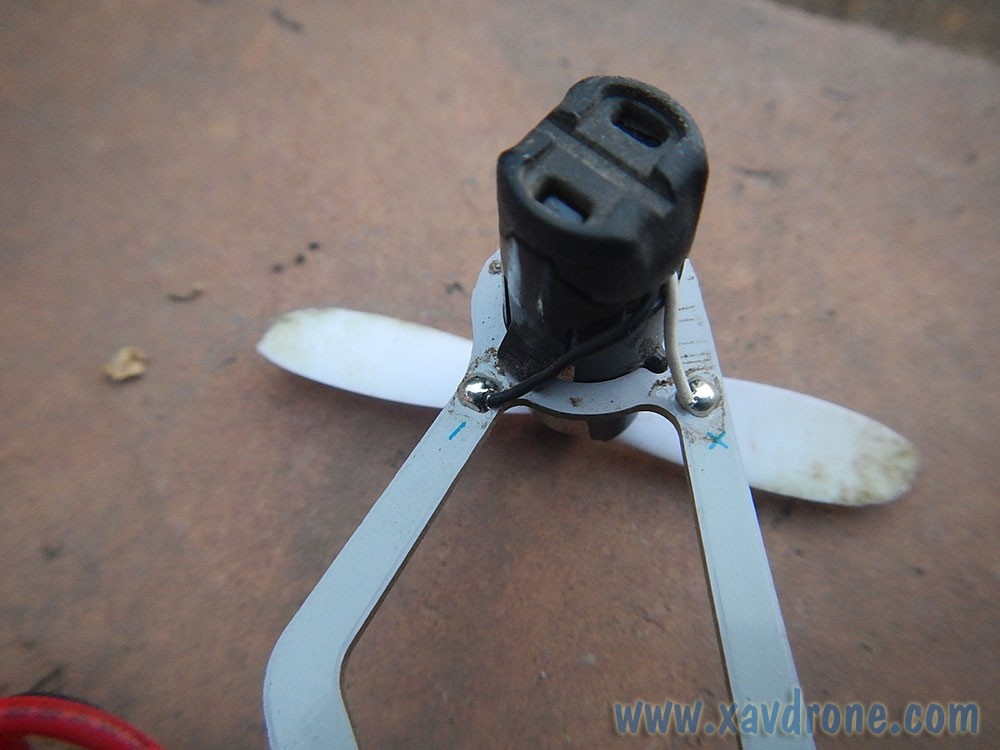

Voici 2 photos pour vous montrer les couleurs des fils

moteur proto x fpv  moteur proto x fpv

  • Fils blanc et fils rouge : +
  • Fils noir et fils bleu : –

Si vous n’avez pas de fer à souder, vous en trouverez chez notre partenaire, de différentes puissances.
