Le seul défaut du Hubsan X4 version FPV c’est le problème de piles pour sa radiocommande, l’autonomie n’est vraiment pas au rendez-vous, voici donc une petite astuce

radiocommande hubsan x4 fpvSi vous achetez un Hubsan X4 FPV pour goutter aux joies des vols en immersion (en regardant l’écran de la radio au lieu de regarder le drone), il vous faudra :

  • soit acheter beaucoup de piles pour la radiocommande
  • soit acheter des piles rechargeables
  • ou alors suivre mon excellent tuto 😉

Radiocommande Hubsan X4 FPV

Pour fonctionner la radiocommande il vous faudra 4 piles AA (1,5 V) qui bien sur ne sont pas fournies avec le Hubsan X4 FPV.

piles hubsan x4 fpv

Avec les piles vous pouvez faire voler votre Hubsan quelques temps (plusieurs batteries mais assez à mon gout), si vous n’utilisez pas de piles rechargeable ça va très vite vous coûter cher en piles. Perso j’avais opté pour l’achat de piles rechargeables mais je n’ais pas été satisfait, en effet si vous laissez les piles dans la radio 2 semaines, le jour ou vous voulez voler vous allez très vite être triste car ça ne tiens pas la charge (bon j’ai peut être acheté des piles pas top mais bon).

On peut se dire que Hubsan aurait pu mettre une batterie rechargeable dans sa radio mais ça aurait augmenté le prix du drone donc on va voir comment remédier facilement à ce problème.

Matériel nécessaire

Vous aurez besoin de très peu de matériel

  • 1 petit tournevis cruciforme pour démonter la radio
  • 1 batterie Lipo 2S
  • 1 prise JST femelle avec fil
  • 1 fer à souder et de l’étein

batterie lipo  modification radio hubsan

Pour plus de simplicité j’ai pris une des batteries LiPo de mon Blade 200 QX

Lipo powaabat 200qx

Lipo powaabat 200qx

cable bec jst femelle en vente ici

cable bec jst femelle

Démontage de la radiocommande

Très simple à démonter car il y a seulement 4 vis à retirer comme le montre la photo ci-dessous

radio hubsan x4 fpv  démontage radio hubsan x4 fpv

voici la radio une fois démontée

radio hubsan x4 fpv démontée  radio hubsan x4 fpv ouverte

Modification de la radiocommande

Il suffit de souder les fils de la prise de la Lipo sur le + et sur le – de votre radio, il y a 2 possibilités

  • au bout des emplacements pour les piles
  • directement sur le PCB de la carte (c’est bien mieux à mon avis)

Comme je ne recule devant rien, je vous montre les 2 exemples possible

exemple n°1

branchement lipo  soudure fils pour lipo

exemple n°2

soudure fil radiocommande  soudure fil radio hubsan x4

Pour info si c’est bien souder vous pouvez lever votre radio à l’aide des fils, si ça tiens c’est bien soudé, sinon soudez mieux !

test soudure

et si vous n’êtes pas sure, avant de remonter vous pouvez brancher et tester que ça fonctionne

radio hubsan x4 fpv  radiocommande hubsan x4 fpv

Où mettre la Lipo ?

Il est possible de faire un trou au dos de la radio pour laisser sortir la prise et coller un velcro pour fixer la LiPo, je ne trouve pas cette technique très pratique alors voici ma technique.

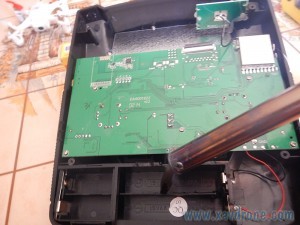

Il va falloir supprimer la cloison qui sépare les 2 rangées de piles afin de mettre la LiPo à leur place, vous pouvez soit utiliser une pince coupante et la casser comme vous pouvez, soit utiliser un fer à souder afin de la faire fondre à sa base (ainsi en cas de remord vous pourrez toujours la ressouder).

radio hubsan fpv  lipo pour radio hubsan

une fois la base de la cloison fondu, on la repli puis elle va se casser au ras

radio hubsan  radio hubsan x4

et voilà, vous pouvez soit jeter les 2 morceaux de cloisons, soit les garder au cas ou…

radio hubsan x4 fpv

on met le fil comme sur la photo (pas besoin de percer) puis on referme la radiocommande du Hubsan

radio hubsan x4 fpv  radio hubsan x4 fpv

Il n’y à plus qu’à mettre la LiPo en place comme si c’était les piles !

radio hubsan x4 fpv  radio hubsan x4 fpv

il ne reste plus qu’à refermer le « couvercle » et on ne voit plus rien !

radiocommande hubsan x4 fpv

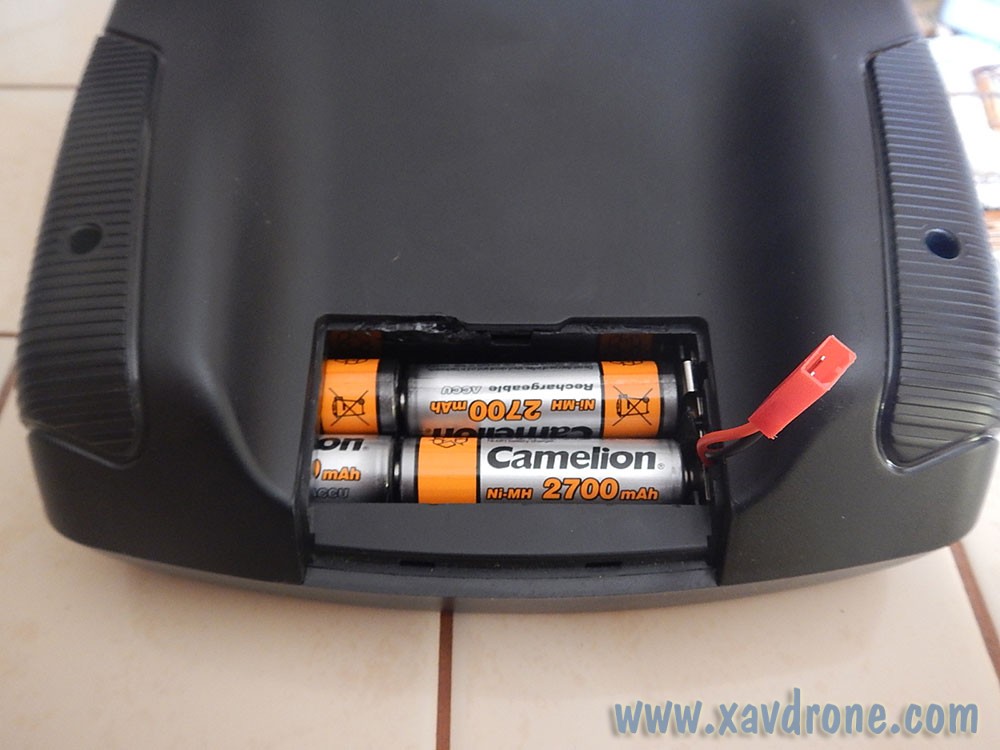

Et si on veut remettre les piles ?

Si vous n’avez plus de batterie LiPo et voulez remettre les piles aucun souci, même sans remettre les cloisons qui séparent les piles ça fonctionne toujours !

radiocommande hubsan x4 fpv  radiocommande hubsan x4 fpv

Et voilà, vous allez pouvoir voler beaucoup plus longtemps sans tomber en panne de piles !
