Vous avez reçu et déballé votre MetaFly, il ne reste plus qu’à assembler votre petit oiseau RC et puis vous pourrez enfin le faire voler ! Voici les photos qui montre en détail comment monter le MetaFly, il vous faudra une dizaine de minutes pour le faire, c’est très simple !

Montage du MetaFly

les pièces du metaflyComme vous avez pu le voir dans l’article précédent concernant le déballage de l’oiseau RC, celui-ci est livré non assemblé mais ne nécessite pas d’être un super bricoleur et d’être équipé d’outils incroyable, le seul dont vous aurez besoin est un petit tournevis cruciforme pour pouvoir mettre des piles dans la radiocommande (ceci était certainement pour éviter que des enfants ne puissent attraper les piles tout seul).

Présentation des pièces

Avant d’assembler le MetaFly, je vais vous présenter les différentes pièces de l’oiseau.

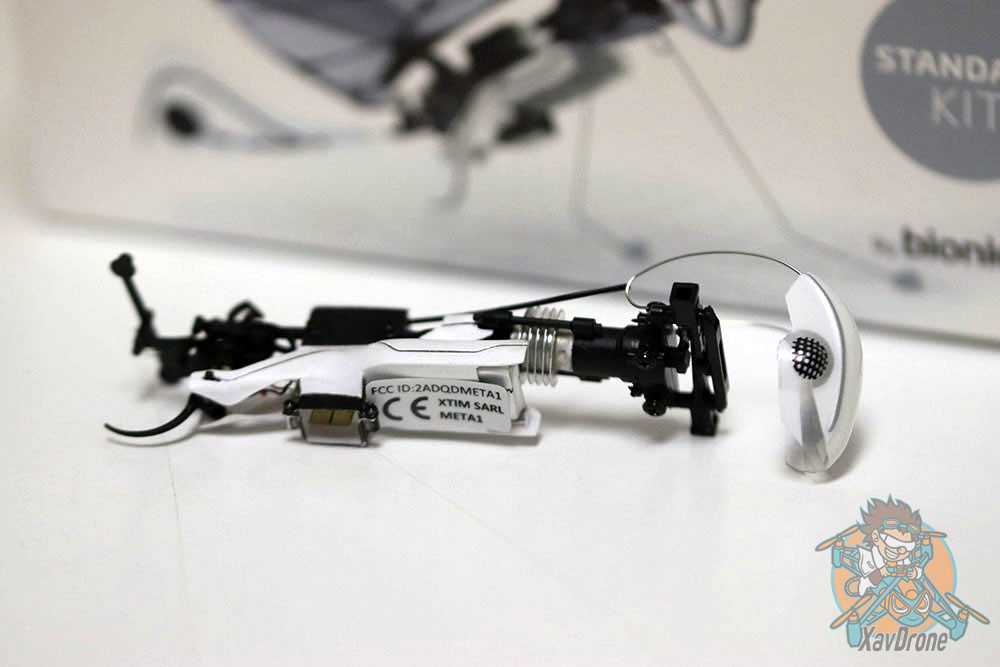

Le corps de l’oiseau, l’interrupteur pour la mise en marche

corps du metafly interrupteur du metafly mise en route du metafly

la tête et les vis qui permettent de tenir les pattes,
l’arrière avec l’emplacement pour le « gouvernail »

tête du metafly vis sous la tête du metafly gouvernail du metafly

les ailes et le partie pour l’équilibrage de l’aile

aile droite du metafly aile gauche du metafly équilibreur d'aile du metafly

les 2 pattes, la queue vue du dessus puis du dessous

pattes du metafly queue du metafly vue du dessus queue du metafly vue du dessous

les vis et équilibreurs de rechange et le tournevis spécial pour mettre les pattes

vis de rechange tournevis spécial metafly

Montage de la RC

La RC (radiocommande) arrive également non assemblée, il y a juste les embouts des sticks à mettre et les piles (non fournies, pensez-y).

Il vous faudra un petit tournevis pour ouvrir la trappe qui se trouve au dos de la RC, puis on met 4 piles AA (notez que l’on peut également mettre des piles rechargeable)

dos de la RC ouverture de la RC mise en place des piles

La RC sans les embouts à ses 2 sticks, et les 2 embouts à visser

RC du metafly radiocommande du metafly embouts à visser sur la rc

Il suffit juste de visser les embouts à chaque extrémités des sticks de la RC

vissage des embouts sur la rc rc une fois montée

RC éteinte et allumée

rc éteinte rc allumée

La RC vous servira également à charger le MetaFly, en le posant sur cette partie

emplacement pour charger l'oiseau prise pour charger le metafly

Assemblage du MetaFly

Voyons maintenant l’assemblage de l’oiseau (une notice en français est fournie avec l’oiseau rc, mais je vous rajoute de nombreuses photos détaillées pour vous faciliter l’assemblage, de plus vous retrouverez en bas de page un PDF détaillé et une vidéo de l’assemblage).

On commence par mettre les 2 pattes, celles-ci se mettent sous la tête de l’oiseau, dévissez légèrement les 2 vis pour pouvoir mettre les pattes.

tete du metafly tete du metafly les vis pour les pattes

Mettez le crochet de la patte dans la vis puis serrez la (regardez bien le sens sinon l’oiseau ne pourra pas se tenir sur ses pattes)

mise en place de la patte assemblage des pattes le metafly avec ses pattes

Et maintenant la mise en place de la queue, vous allez voir la première fois on a une appréhension car il faut emboîter une partie dans son logement et comme l’oiseau est petit on a peur de le casser ! Si vous suivez les instructions vous verrez que ça va bien se passer 🙂

la queue du metafly mise en place de la queue du metafly on emboite la queue du metafly

la queue est presque mise on pousse la queue la queue du metafly

Maintenant il faut mettre les ailes, il y a une partie à emboîter sur le corps (prêt de la tête) et l’autre à l’arrière, voici l’opération en détails

place pour insérer l'aile mise en place de l'aile aile du metafly

insérez la boule dans le trou insérez la boule dans le trou aile droite du metafly

Il ne reste plus qu’à mettre en place le gouvernail, celui-ci doit s’emboîter du bas vers le haut, mais surtout une fois mis en place, assurez-vous que les 2 ressorts soient bien un de chaque côté du gouvernail (bougez le à la main, vous sentirez si il y a une résistance)

emplacement pour le gouvernail

C’est parti, on emboîte le gouvernail

gouvernail du metafly mise en place du gouvernail gouvernail du metafly

metafly metafly l'oiseau rc oiseau rc

Et voilà, votre oiseau radiocommandé est prêt à voler !!!

metafly metafly metafly

Le montage en vidéo

Avant de vous lancer dans l’assemblage, je vous propose de regarder la vidéo ci-dessous

Le PDF du montage

Je vous propose un PDF agrémentée de photos afin de voir les détails qui pourraient vous échapper dans la notice originale.

Notice montage du MetaFly
Notice montage du MetaFly » Article
notice-montage-metafly.pdf
Version: 1.0
3.0 MiB
129 Downloads
Détails
