FX797T : mini caméra

La caméra FX797T est une mini caméra FPV doté d’un émetteur 25 mw et d’une antenne, elle dispose de 40 canaux.

mini caméra fpv  mini caméra fpv  mini caméra fpv

Déballage de la caméra

Bien protégée dans sa boite, et livrée avec une notice (en anglais), on ouvre la boite.

mini caméra fpv  mini caméra fpv

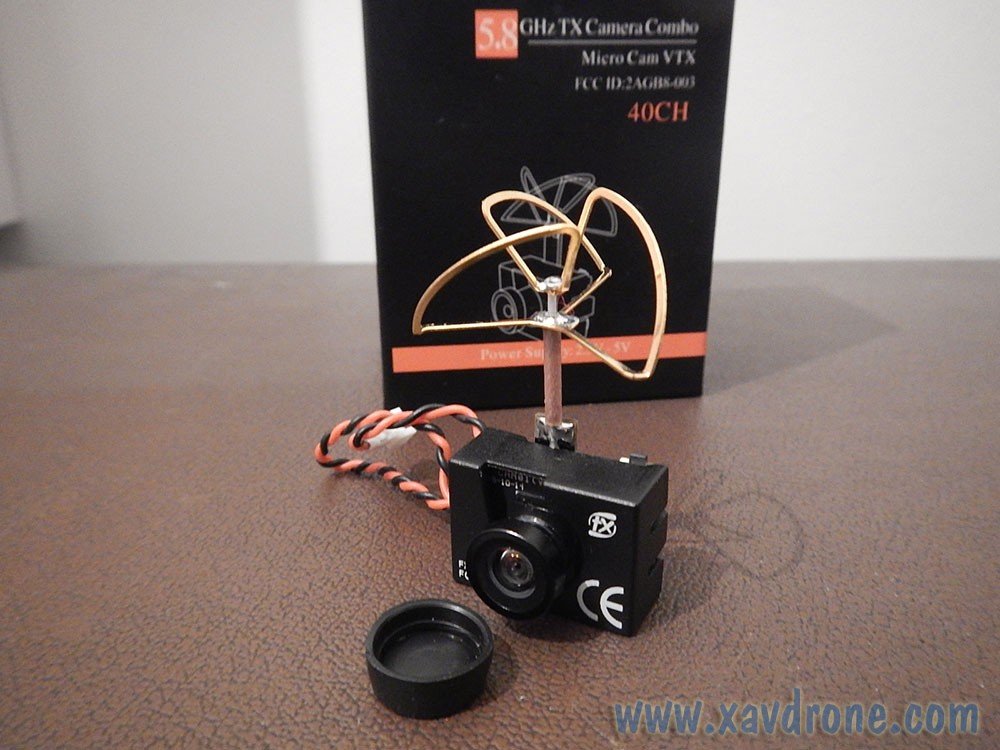

et voici la caméra

mini caméra fpv  mini caméra fpv  mini caméra fpv

on branche une petite LiPo sur la caméra

mini caméra fpv  mini caméra fpv  mini caméra fpv

on pèse pour voir…

camera FX797T  camera FX797T

caméra de face et de dos

camera FX797T  camera FX797T

Caractéristiques techniques

  • très petite et légère (4,8 gr)
  • 5 bandes, 40 canaux avec RaceBand
  • facile à installer, plug & play
  • bouton de contrôle au lieu d’un interrupteur pour changer les canaux

Spécifications techniques

  • puissance du transmetteur : 25 mw
  • tension d’entrée : 2,5 – 5 V
  • résolution de la caméra : 600 TVL
  • éclairage minimum : 1 lux
  • FOV : 120°
  • dimension de l’antenne : 2 cm x 2,5 cm de diamètre
  • antenne : 3 lobe, polarization circulaire à droite
  • sortie vidéo : NTSC
  • fréquence : 5,8 GHz, 40 canaux, avec RaceBand, 5658-5917 MHz
  • bandes : voir le tableau plus bas
  • dimension :  2 cm x 1,7 cm
  • poids : 4,5 gr

fréquences camera-FX797T-

Utilisation

  • appuyez sur le bouton « Band/Channel » une fois pour changer de canal
  • appuyez et maintenez enfoncé le bouton pendant 2 secondes pour changer de bande

notice camera FX797T

caméra FPV FX797T  caméra FPV FX797T  caméra FPV FX797T

Exemple de montage sur le Blade Inductrix en mode TinyWhoop !

tinywhoop

Ne faites pas comme moi, au lieu d’acheter la FX797T prenez plutôt la FX798T (même prix et un peu plus performante)

Comparaison avec l’ultra caméra FPV

Cette petit caméra FPV est-elle meilleure que l’ultra micro caméra FPV de chez Spektrum (présentée ici) ?

A gauche la Spektrum, à droite la FX797T

mini caméras FPV  mini caméras FPV

L’antenne de la Spektrum est beaucoup plus courte, vous risquerez moins de l’accrocher, le « package » de la Spektrum est un peu mieux (mais vous me direz « on s’en fou de la boite, l’important c’est ce qu’il y a dedans ») et est livrée avec un câble en Y, ce qui n’est pas le cas de la FX797T.

Les 2 minis caméras ont presque le même poids (juste une différence de 0,05 gramme et cette différence est peut être due au fait que j’ai refait les soudures de la prise).
