Eachine FPV 200

Le kit Eachine FPV 200 est un combiné caméra + TX (transmetteur vidéo) pas cher plug and play !

Eachine FPV 200  Eachine FPV 200

Caractéristiques techniques

  • 1 caméra vidéo v650 700 TVL (dimension : 3,2 cm x 3,2 cm)
  • 1 émetteur vidéo 200 mw 32 canaux
  • 1 antenne bâton
  • 1 cordon de branchement RTU FPV pour batteries Lipo 3S (nécessite une soudure pour le passage en 4S)
  • 1 connecteur RP SMA femelle
  • fonctionne de 7 volts à 22 volts
  • NTSC et PAL
  •  1/3 CMOS
  • FOV 127°

Présentation du Kit Eachine 200 FPV

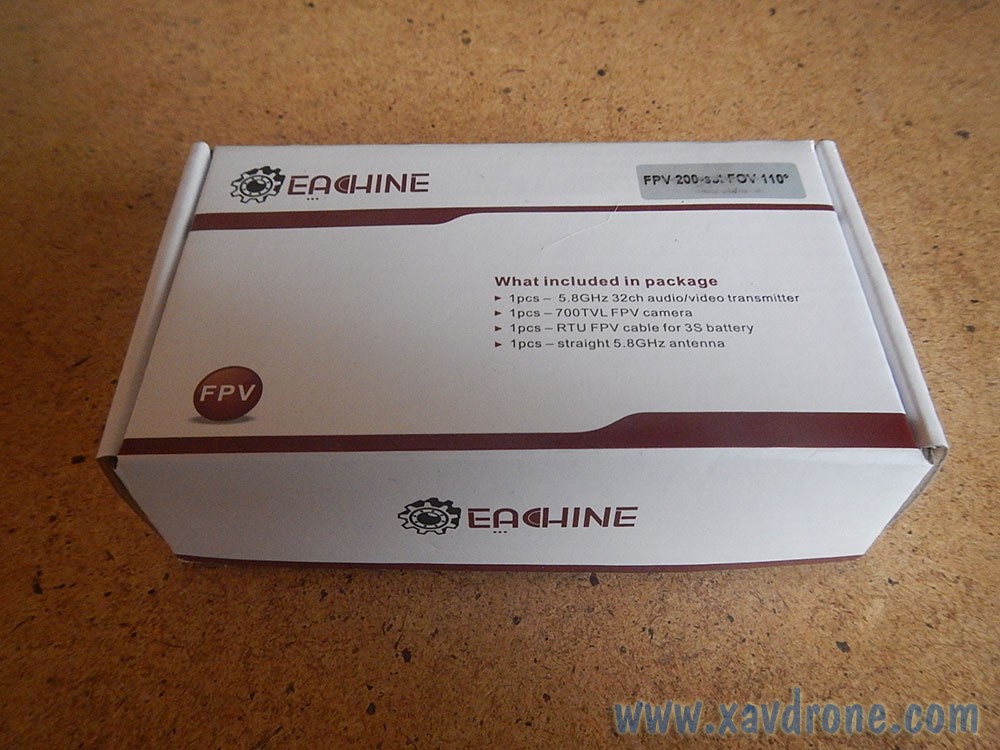

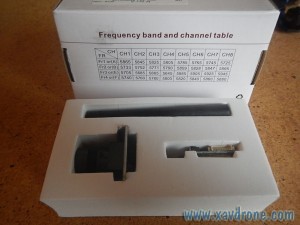

Livré dans une boite, très bien protégé

Eachine 200 FPV  Eachine 200 FPV

la notice (en anglais)

notice Eachine 200 FPV  notice Eachine 200 FPV

la caméra Eachine 200 FPV

caméra Eachine 200 FPV  caméra Eachine 200 FPV

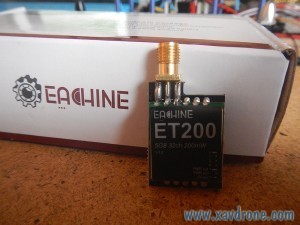

le TX Eachine 200 FPV

TX Eachine 200 FPV  TX Eachine 200 FPV

le câble et l’antenne

cable Eachine 200 FPV  antenne Eachine 200 FPV

Le kit Eachine 200 FPV une fois connecté

kit Eachine 200 FPV

Si vous voulez utiliser ce kit avec un drone autre que Eachine
il faut couper le fil de la prise et mettre une prise JST (de préférence)

Eachine 200 FPV  Eachine 200 FPV

sélection PAL ou NTSC ?
pour l’Europe choisissez PAL (P), ne jamais bougez l’interrupteur si la caméra est branchée !

Eachine 200 FPV

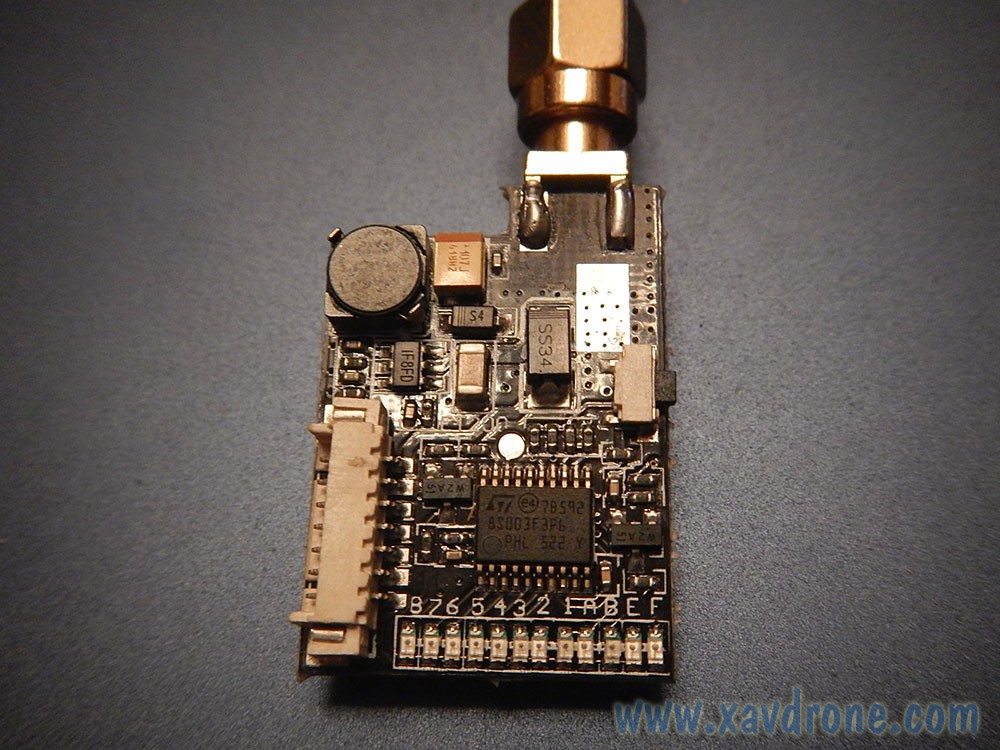

choix de la bande et des canaux
pression longue : on change de bande (A / B / E / F)
pression courte : on change de canal
les LEDs indiquent sur quel canal/bande vous êtes

Eachine 200 FPV  Eachine 200 FPV  Eachine 200 FPV

Bien sure vous pouvez utiliser la caméra Eachine avec un autre TX !

Exemple avec le TX FXT95-2 (RaceBand 40 canaux)
il suffit de couper les fils de la prise et les souder avec le nouveaux TX)

TX FXT95-2  TX FXT95-2
