FPV et Vol en immersion

pilotes vol en immersionFPV signifie « Fisrt Person View » : une caméra est fixée sur le devant du multi-rotos (ou de l’avion ou de l’aile volante, etc.) et la vidéo est regardé plus tard…

Il y a très souvent confusion entre vol en FPV et Vol en Immersion.

Le vol en immersion c’est lorsque la vidéo est retransmise directement sur un écran et des lunettes et que l’on pilote à l’aide des images qui sont retransmises.

Mais comme FPV c’est plus rapide à écrire que Vol en Immersion, il est possible que parfois je n’utilises pas le bon terme non plus…

RAPPEL IMPORTANT :

La législation en France impose une puissance d’émission maximale de 25 mW dans la fréquence des  5.8 GHz et 10 mW dans la fréquence 2.4 GHz.

Pour voler en immersion, il faut être 2 avec 2 radiocommandes (un « esclave » et un « maître » pouvant reprendre le contrôle à tout moment si besoin)

Les écrans :

On peut utiliser tout un tas de petits écran (ou même des grands, voir même des TV si on peut les alimenter en 220 V) que l’on alimentera à l’aide de batteries LiPo ou autres.

Ces écrans pourront être soit mis dans des valises, soit sur un trépieds ou même sur le support de la radiocommande (comme c’est le cas pour le smartphone et le DJi Phantom)

Voici quelques exemples

sur des trépieds

ecran fpv  écran fpv

sur la radiocommande

écran vol en fpv  écran pour dji phantom  radiocommande dji phantom

ou bien posé sur le sol ou sur une table…

écran archos  écran et vol immersion

Les lunettes :

Pour plus de renseignements sur les lunettes FPV, cliquez sur l’image ci-dessous

lunettes fpv

Les masques FPV :

Bien moins cher que les lunettes FPV, les masques permettent de pouvoir commencer les vols en immersion à moindre coùt, mais en dehors de l’aspect financier certaines personnes préfèrent les masques aux lunettes (vaste débat).

Pour en savoir plus sur les masques FPV : cliquez ici

Les connecteurs pour les antennes

Un des casses têtes lorsque l’on veut s’équiper pour voler en immersion c’est le choix des antennes mais surtout le type de prises, les plus utilisées sont les prises

  • SMA mâle
  • SMA femelle
  • RP-SMA femelle
  • RP-SMA mâle

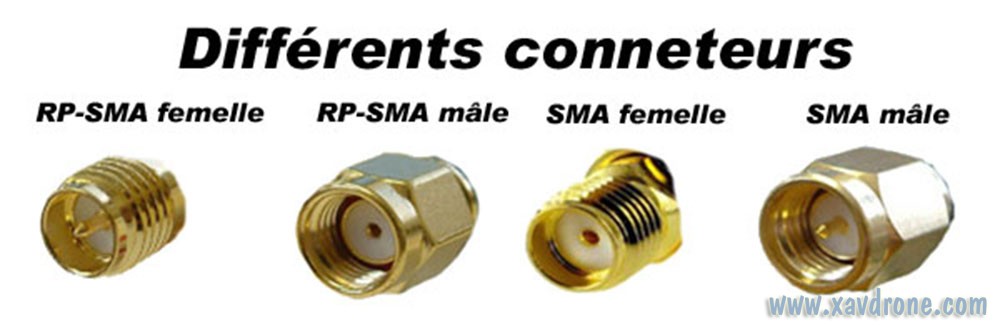

Voici une photo qui montre comment les reconnaître

prise sma rp-sma

Les Antennes :

Il existe 3 types d’antennes pour le vol en immersion

  • antennes dites « classiques »
  • antennes PinWheel
  • antennes SpiroNET

photos ci-dessous :
à gauche antennes PinWheel et à droite antennes SpiroNET

Antenne PinWheel  Antennes SpiroNET

Les caméras :

Pour plus d’infos, rendez-vous plutôt sur la page « CAMERAS » en cliquant sur l’image ci-dessous

cameras

Les machines pour le FPV

Hubsan X4 FPV

Pour débuter avec les vols en immersion le multi-rotors le moins chère de tous est sans hésiter le Hubsan X4 FVP (voir ici), il est vendu avec une radiocommande ayant un écran vidéo et permettant d’enregistrer les vols sur une carte micro SD et également offrant la possibilité de connecter des lunettes !

radiocommande hubsan x4 fpv  hubsan x4 fpv

hubsan x4 fpv et lunettes FPV  hubsan x4 fpv et lunettes FPV

Hubsan x4 h107d fpv en vente ici

hubsan x4 h107d fpv

Blade 350 QX et Blade 200 QX

On peut équiper tout un tas de multi-rotors pour voler en immersion, il suffit de mettre une petite caméra + un émeteur avec son antenne et c’est parti…

Le Blade 350 QX

blade 350 qx  350 qx

et même des plus petits comme le Blade 200 QX

Blade 200 QX

DJi Phantom

Bien sur le DJi Phantom peut être équipé pour le vol en immersion mais d’origine, certains models peuvent retransmettre sur votre smartphone (mais la portée n’est pas bien grande bien sur)

dji phantom  dji phantom

dji phantom étanche  dji phantom  dji phantom

dji f330  dji f330

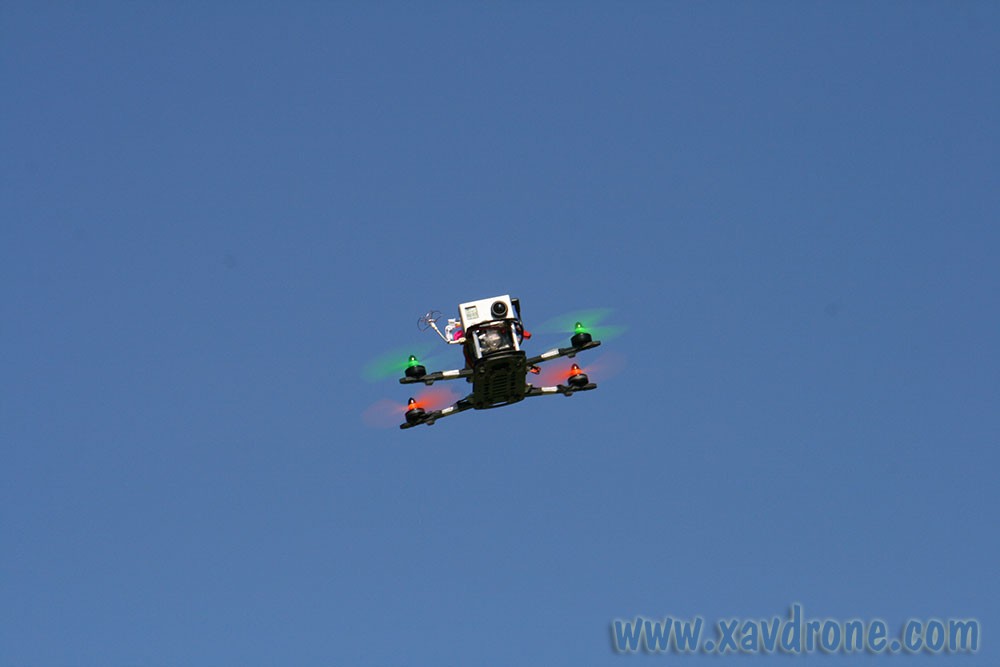

Les DIY

Ce que l’on retrouvera le plus pour le vol en immersion ce sont sans doute les DIY (Do It Yourself), les machines que l’on construit soit-même.

drone diy  drone diy fpv  drone diy immersion

vol en immersion drone diy  drone do it yourself  drone pour vol en immersion

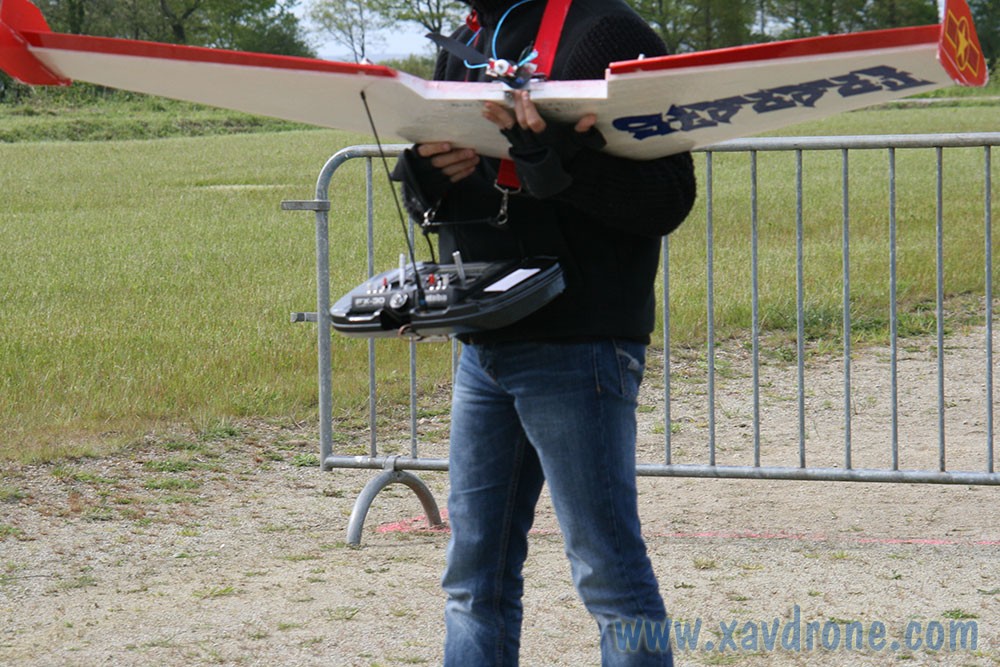

Ailes volantes et avions

On peut faire du vol en immersion avec des avions et des ailes volantes comme vous avez pu le voir lors du reportage sur le week-end FPV à en Bretagne (rencontre FPV 2014).

aile volante

avion pour vol en immersion  avion pour vol en immersion
