Naze32 acro ou full

carte naze32 acro

La Naze32 est une carte contrôleur de vol, elle est vendue soit avec ou sans les pins soudées (droites ou coudées) et se décline en 3 versions différentes :

  • Naze32 acro
  • Naze32 full
  • Mini Naze32

Naze32 acro

C’est celle que j’ai choisi pour mon Racer (visible ici) car suffisant pour faire du Low Riding en mode FPV 🙂

naze32 acro  naze32 acro

La Naze32 Acro dispose d’accéléromètre et Gyroscope mais pas de baromètre ni de magnétomètre.

  • processeur STM32F103CBT6  32 bits ARM Cortex M3 (72 MHz, 3,3 V)
  • accéléromètre MEMS + gyro
  • prise micro USB permettant la mise sa programmation et la mise à jour de son firmware
  • poids : 5 grs environ
  • dimension : 3,6 cm x 3,6 cm

Naze32 Full

La Naze32 Full est la version complète du Naze 32, un peu plus élaborée que le model Acro puisqu’elle dispose d’un magnétomètre et  des capteurs  baromètriques ainsi qu’un gyroscope et accéléromètre.

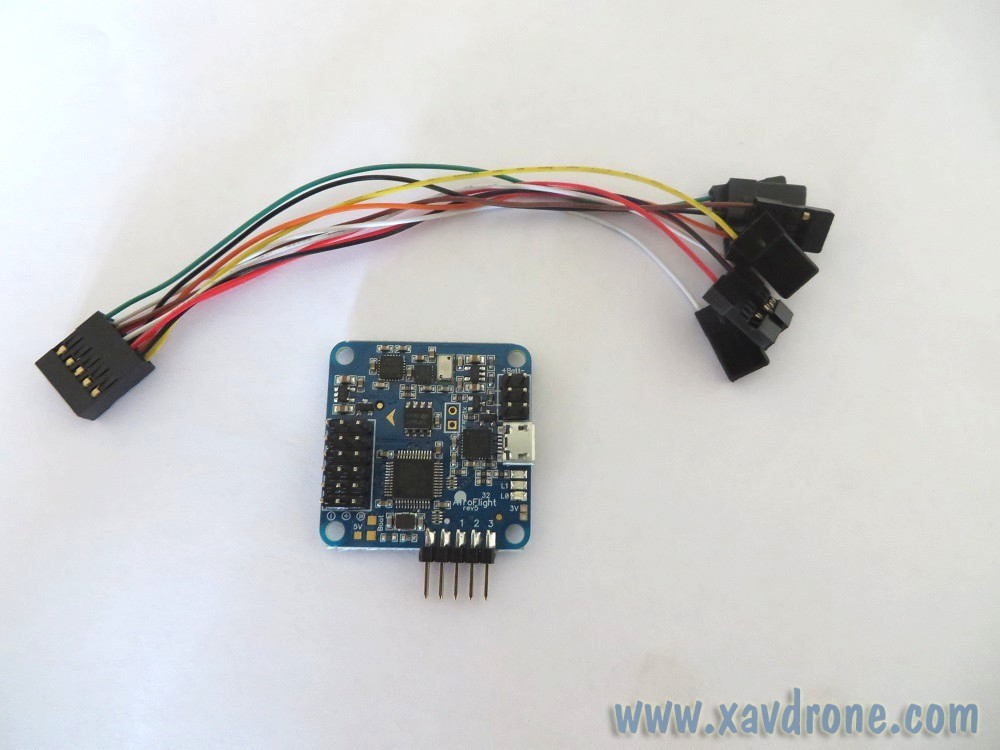

naze32 full  naze32 full

  • processeur STM32F103CBT6  32 bits ARM Cortex M3 (72 MHz, 3,3 V)
  • accéléromètre MEMS + gyro
  • prise micro USB permettant la mise sa programmation et la mise à jour de son firmware
  • poids : 5 grs environ
  • dimension : 3,6 cm x 3,6 cm

Comment régler la Naze32 ?

La Naze32 est équipée d’une prise USB qui permet de la relier à un ordinateur (PC / MAC / Linux) afin de la mettre à jour

Pour pouvoir mettre à jour et/ou configurer la Naze32 il vous faut un logiciel, il en existe 2 différent :

Baseflight configurator (sous Chrome) : c’est celui que j’utilise

baseflight configurator

Cleanflight configurator (sous Chrome)

cleanflight configurator

Quelques liens :

Quelques liens importants et des tutos pour la Naze32

Tutos vidéos :

Voici des tutos en vidéos (en anglais)

Comment configurer une Naze32 acro

Initialisation pas à pas de la Naze32

Et pour les questions, rendez-vous sur le forum
