DIY (Do It Yourself)

DIY ou Do It Yourself signifie « fait le toi même », c’est un terme qui existe dans tout un tas de passions différentes et pour la notre, le drone, il s’agit de construire un drone par soi même.

montage DIYBien sur il existe plusieurs possibilités :

  • faire son propre DIY
  • inventer le drone de son choix
  • construire à partir d’un kit

Faire son propre DIY

C’est vraiment la chose la plus Fun, mais qui ne s’improvise pas, il va falloir dessiner le châssis, calculer le poids de l’ensemble, savoir où vous allez placer les différents modules, etc. Ce sera LE drone de vos rêve, une machine qui n’est pas en vente dans le commerce et dont tout vos potes auront envie…

Et c’est ce que j’ai choisis, vous verrez donc prochainement apparaître un drone (ou un XavDrone ou une XavDronette, je sais pas encore comment le ou la nommer). La voici ci-dessous

xavdronette

Si comme moi vous êtes débutant pour la construction d’un DIY, il va falloir passer de nombreuses heures sur des sites et des forums pour comprendre et savoir quoi mettre.

Bon j’avoue, au bout de quelques heures de recherches acharnées, j’ai succombé à la tentation et c’est Christian, le « Mike Gyver du club » qui va me filer un super gros coup de main (en construisant une « frame » c’est à dire un châssis et en installant tout le matos), en fait, non il va tout faire et moi je ferais les réglages (et donc des articles).

Inventer le DIY de son rêve

Alors là c’est vraiment un truc de dingue et on peut voir des article et des vidéos qui sont totalement ahurissante et plein d’imagination.

Faire un drone à partir d’une boite

ou faire un drone avec du chocolat

notez que les mêmes personnes ont fait un drone avec de la glace (visible ici)

Construire son DIY à partir d’un kit

Lorsque l’on veut acheter le kit d’un DIY il y a plusieurs options :

  • Kit nu (c’est à dire le châssis)
  • ARTF = Kit nu + 4 moteurs + 4 x ESC + 1 batterie+ 4 hélices + 1 contrôleur de vol (et parfois une option avec un jeu d’hélices)
  • BNF = ARTF monté et pré-réglé (sauf les réglages de votre radiocommandes qui resteront à faire)
  • RTF = BNF + la radiocommande réglée

Il existe de nombreux kits, voici quelques noms parmi les plus connus, il y a ceux de chez DJi (des DIY avec le même matériel que les DJi Phantom mais sans le design qui à fait son charme, là ce n’est qu’un châssis transportant de l’électronique)

dji f330 et dji f450

  • DJi F330 (quadrirotor)
  • DJi F440 (quadrirotor)
  • DJi F550 (Hexacoptère)

dji f330  dji f450

Les Blackout Mini H quad :

  • Mini X Quad
  • Mini H Quad
  • Mini Spider Hex
  • Blackout 330



La tendance est aux « mini quad de classe 250 » qui sont l’idéal pour le « low riding » et les courses endiablées ! De plus comme il est petit on peut le transporter partout très facilement !

Bien sur, ici on préfère les DIY de conception françaises : (nous les détaillerons prochainement)

  • Le QA 250 (visible ici), c’est un model que je possède et que vous verrez régulièrement

qa 250

en vente ci-dessous

boutique angusfly

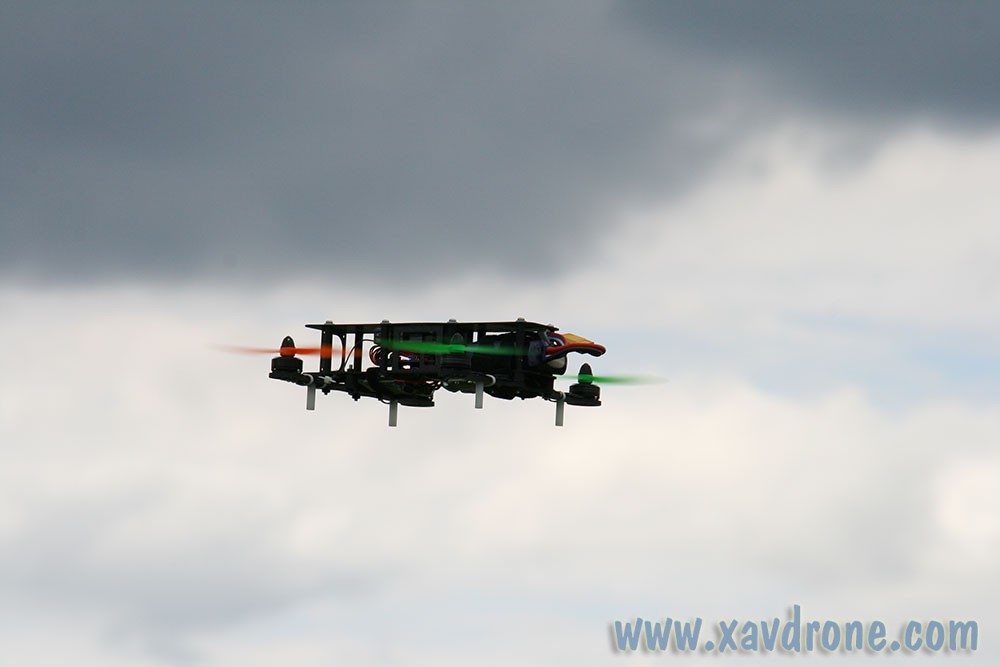

porket racer 240  porket racer 240

Matériel nécessaire pour construire son DIY

drone DIY  drone DIY  diy

Il faut tout un tas de composants pour pouvoir réaliser son multi-rotors :

  • le châssis
  • 4 ESC (contrôleurs de moteurs)
  • 4 moteurs (2 qui tournent dans le sens horaire et 2 dans le sens anti horaire)
  • 4 hélices (2 qui tournent dans le sens horaire et 2 dans le sens anti horaire)
  • le contrôleur de vol
  • batterie
  • du fil électrique, de la gaine thermo rétractable
  • des vis et des entretoises
  • des prises (à voir selon le type de batterie choisie, etc.)
  • du velcro (pour tenir la batterie)
  • 1 récepteur (à choisir selon votre radiocommande)
  • 1 carte contrôleur (ex : naze32 / flip 32+ / naza lite / naza v2 / ardupilot / wookong / etc.)

de gauche à droite sur les photos ci-dessous : ESC / moteur brushless / récepteur Spektrum

esc  moteurs brushless  recepteur spektrum

Module Naza v2

naza v2

Voici une petite vidéo expliquant comment choisir ses ESC

 boscam tr1Et si on veut faire du vol en immersion, il faudra le matériel FPV (voir la rubrique FPV/immersion) :

  • 1 caméra pour transmettre la vidéo
  • 1 émetteur vidéo + 1 antenne
  • 1 écran ou 1 paire de lunettes (ex : fat shark)

Les « petits plus » pour avoir une machine au top :

  • Module bluetooth
  • osd
  • caméra (pour enregistrer les vols)
  • nacelle (pour la caméra, celle-ci peut être fixe ou sur 2 ou 3 axes)
  • buzzer : en cas de crash, un bip retentira pour localiser votre drone
  • un GPS



de gauche à droite sur les photos ci-dessous : Module blu tooth / IOSD mini de DJi

module bluetooth  DJi IOSD

J’ai oublié quelque chose ? Alors n’hésitez pas à me le signaler et/ou à apporter des précisions soit en m’envoyant un email ici, soit en laissant un commentaire.

58 réponses à DIY : Do It Yourself

  • ❗ super article
    merci pour le partage !

    avec la liste de course, peut-on avoir une idée du prix total SVP ?

  • Bonjour,

    Quelle récepteur radio conseillé vous pour débuter ?
    Merci

  • Bonjour ,
    Votre site est super , je viens de faire l’achat d’un QRX 350 Pro , que je pilote avec Devo F12e ou/ et mission planner . <je suis totalement novice dans le métier , mais très motivé pour faire moi même mon drone . Avant cela j'ai besoin d'apprendre un peu plus … j'aimerai dans un primer temps adapter la fonction follow me piloté avec droid planner , mais je sais absolument pas comment faire . Pouvez vous d'aider .

    Merci

    Cordialement

    Jack

  • Tu as oublié de noter ce qu’étais le matériel à coté de l’IOSD mini ^^

  • très bon site merci vous l’aurai peut être compris je souhaite construire mon drone tous seul d’où ma recherche et votre site va m’y aider même si j’avais déjà pris des infos autrement (avant de trouver ce site sinon je serai venu avant, logique) dont oui merci es ce que je peux venir ici demander des conseils si j’ai besoin, pendant ma réalisation? Où avez des site a me conseillé. Bonne continuation et bon vol à tous!!!!

  • bonjour, oui pour le forum j’ai vu merci je m’en servirai en temps utile,
    en tous cas ton site ne quitte plus mes favoris, il me permet d’avancer
    rapidement dans la compréhension générale de la discipline merci ..

  • c’est parfait! il y a tout! merci.

  • je n’ai pas bien compris quelle est la différence entre la carte contrôleur et le contrôleur de vol?
    merci

  • Bonjour Xavier et merci pour ton site.
    Je me permet de te demander ton aide car je vois que tu as la même radio que moi.
    Je suis en train d’assembler un Q250 : il est assemblé, les moteurs sont montés, les ESC branchés, la carte FLIP32+ connectée. Mais je bloque sur la configuration/branchement du satellite spektrum. J’ai une DX8 et son controleur AR8000.
    As-tu moyen d’éclairer mon chemin ?

    Cordialement

    Guillaume.

  • Bonjour, environ combien peut coûter tout ce montage?

  • Le coût qu’il me coûtera pour acheter tous les éléments pour fabriquer un drone.

  • bonjour, je possède un drone spyrit de chez T2M le modèle T5146,est-ce que je peux adapter un kit pour voler en immersion? merci.

  • bonjour suis debutant dans le domaiine de drone ma question est la suivante
    puis je mettre mon drone en « follow me » avec les configuration installer dessus merci
    Châssis DJI F450
    – Kit propulsion DJI E300 (4 X ESC 15A + Moteurs 2212)
    – Carte contrôleur de Vol DJI NAZA M Light V2
    – GPS DJI
    – Récepteur Radio FrSKY V8FR-II avec antennes amplifiées pour augmenter la portée de la radio.
    – Caméra Wifi qui enregistre le vol en Full HD (1080p) avec vision à 170° + carte SD 8 Go et peut être piloter par Smartphone
    – Batterie 3S 5000mA
    – 3 paires hélices DJI autoserrante 9 pouces / avec pas 45
    – 2 paires hélices en Fibre de carbon taille idem 9/45
    -un osd OSD Rembizi
    Télécommande Radio (TX) Turnigy 9XR avec module FrSky + antenne amplifié 5db qui permet de piloter le drone jusqu’à environ 2km (tests réel) + Batterie 3S 2200mA
    Pack Vidéo comprenant Caméra 700 lignes angle de vision 120° + Transmetteur vidéo 5,8Ghz + Récepteur vidéo 5,8Ghz + écran 7 pouces + Malette de transport + Batterie 3S 1500mA + antennes amplifiées qui permet une portée de 1,2Km (tests réel) + OSD qui permets de transmettre distance/Nombre de sattelite…

  • bonjour
    je cherche un Quadrocopter pour debuter mais comeme en desous de 250 fr
    quesque vous me conseiller
    merci d’avance

  • Quel le meilleur drone a moins de 50 euro?

  • Bonjour, j’ai essayé de m’enregistrer sur votre forum mais je ne reçois pas le mail de validation. Que ca soit dans les courriers indésirable ou autre.
    J’avais une question, je suis en train de me faire un drone de 120mm avec des moteurs 1104-4000KV (ou 3500KV?) Le 4000KV est plus véloce donc plus gourmand en courant?
    Avec une batterie 450mAh ou 530mAh. J’ai un petit probleme pour trouver un recepteur (de très petit taille) et une radiocommande. Pouvez vous m’aider s’il vous plait?
    Merci d’avance, et merci pour vos article qui m’ont permi de comprendre un peu plus le monde du DYS!!!

  • Bonjours je cherche a faire un drone a 90€ a monté sera t il possible de m envoyé les liens sur mon adresse mail merci d’avance

  • Bonjours,

    je veux me lancer dans la construction d’un drone pour filmer, pouvez-vous me dire quel composantes électroniques serai bien pour le faire en diy.
    merci

  • J aimerais bien en fabriquer plusieurs drone.Aides moi svp.

  • Bonjour juste pour savoir si je fait un drone bas de gamme avec tout ce qu’il y a de moins chère à combien ça me reviendra? Une approximation me suffit 😉

  • Salut a tous j’aurai voulu savoir le prix qu’il allait falloir mettre pour me faire un drone DIY ultra hautbde gamme et par conséquent les compensants ? Merci d’avance pour vos réponses

  • Controleur de vol et carte contrôleur c’est bien la même chose?
    Merci pour cet article en tout cas!

  • Plus qu’à tester 😛

  • Bonjour, est il possible de faire un drone de plus grande taille exemple 45/50 cm d’entre axe moteur pour une meilleure stabilité.
    Mon but n’est que la vidéo et le vol tranquille en immersion..
    La carte naze à telle des limites dans la puissance des moteur, car le drone devrait faire dans les 2kg.
    Merci par avance.
    Eric

  • bonjour, j’ai une télé commande prérégler de 2.4 ghz d’une porter de 100 ml, si je veux augmenter la distance a 200 ou 300 ml que dois je faire ? merci de me répondre

  • bonjour, j’ai une radio commande de 2.4 ghz d’une porter de 100 ml, si je veux augmenter la distance 100 ou 200 de plus . que doit on faire pour cela ? merci pour vos nombreuses réponses

  • Oubliez pas pour vos questions il y a le forum !!!

  • Bonsoir à tous, et bonsoir à vous Xavdrone,
    mes meilleurs voeux à tous en ce début d’année 2017, que celle ci vous apporte tous les drones que vous désirez 🙂

    J’aimerais savoir s’il était possible de converser avec vous, car étant dans les drones depuis 1an j’aimerais me lancer dans l’aventure du drone racing, et savoir par la même occasion lequel choisir selon un budget prédéfini …

    Si cela ne vous dérange pas je vous prendrais un petit peu de votre temps afin de pouvoir en savoir un peu plus sur tout cela, car je regarde beaucoup de drones autant RTF que DIY mais de la à savoir ce qu’ils valent ce n’est pas une mince affaire, car j’ai aussi des prérequis …

    Merci d’avance et bonne soirée 🙂

  • Bonjour j’ai une question pouvont nous nous faire un drone de course à moins de 150€ avec caméra

  • bonjour

    Qqun aurai t ‘il des plans papiers cotés pour fabriquer des drones j’ai une MCN

  • bsr ! Je suis passioné par les drone du coup j’ai realisé un prototype en Maquette mais je sais pas par ou commencè et en plus le matériel est introuvable dans mn pays. j’attend des reponse sur tout cela

  • Bonjour
    j’ai vu le tuto sur les ESC, génial que des compliments, je débute et ça m’aide bien.

    y a t’il des tutos pour le montage des controleurs de vol et carte de distribution d’alimentation.

    merci

  • bonjour,

    j’ai une question concernant le module Bluetooth, faut-il un modèle particulier pour fonctionner avec multiwii et une carte arduino nano?
    Merci.

  • Super! Merci bcp j’ai appris bcp de choses sur les drones!!

  • Super article sur les drones avec Arduino! Merci.

  • Bonjour,
    Je vous contacte pour avoir des renseignements.

    Avec un ami nous voulons fabriquer un drone à taille humaine qui pourrait transporter une charge de environ 110kg à une hauteur de 5-10 mètres de hauteurs et pouvoir se diriger. Par contre nous n’avons pas de connaissances particulières dans le domaine des drones. Pour cela nous voulions savoir si vous pouviez nous indiquer quel type de moteur prendre et éventuellement quelques conseils pour la construction de ce drone. Pour diriger le drone j’ai pensé à une télécommande qu’on aurait directement dans le drone lors de son utilisation, mais est-ce que c’est compliqué de synchroniser tous les moteurs avec la télécommande ? Et quels sont les éléments electroniques nécessaires pour faire fonctionner le drone (moteur, batterie, composant pour synchroniser les moteurs, composant pour connecter la télécommande à tous les moteurs etc..) enfin tous les éléments nécessaires à sa constructions.

    J’ai un logiciel de 3D qui pourra me permettre de modéliser tous le châssis avec les efforts mécaniques.
    Merci d’avance
    Cordialement
