Modification radio Hubsan H501S
4.5 (90%) 4 vote[s]

Un des gros défauts du Hubsan H501S c’est le problème d’autonomie de la radiocommande donc tout comme pour son petit frère le Hubsan X4 FPV ou même la version Plus, il est préférable de mettre une batterie LiPo pour remplacer les piles.

Modification radio Hubsan H501S

Hubsan H501SAttention, avant de commencer à modifier votre radiocommande, sachez qu’en la modifiant vous allez perdre la garantie puisqu’il va falloir ouvrir la radio et souder un fil dedans… Donc essayez votre drone avant de tout découper on ne sait jamais !

Par contre remplacer les piles par une batterie Lipo permettra d’avoir une bien meilleur autonomie et ne plus risquer de tomber en panne de pile et d’avoir un écran noir lorsque le drone vol très loin de vous en FPV.

Modification radio Hubsan H501SMatériel nécessaire

Pour faire cette modification, vous allez avoir besoin :

  • 1 fer à souder
  • de la soudure
  • 1 batterie Lipo 2S, les même que pour le Blade 200 QX (et bien sur il vous faudra un chargeur pour la recharger) : cette Lipo fera l’affaire
  • 1 prise JST femelle avec son fil (en vente ici)
  • 1 tournevis cruciforme pour démonter la radio
  • et la radio du Hubsan H501S bien sur ! (le drone est en vente ici)

La modification

On retourne la radiocommande et on dévisse les 4 vis au dos, puis on retire le dos de la radio.

radio hubsan h501S  radio hubsan h501S

on étame les 2 fils pour pouvoir les souder

fils jst

On peut souder les fils du connecteur JST à 2 endroits différents

Méthode 1

Dans le prolongement des pattes en aciers (les contacts) des piles, en respectant bien le fil rouge pour le + et le fil noir pour le –

soudure jst  soudure jst

Méthode 2

Directement sur la carte mère de la radiocommande (meilleur méthode à mon avis), au dessus du fil rouge vous allez voir « 4~13V » c’est là qu’il faudra souder le + (fil rouge) et au dessus du fil noir c’est écris « GND » qui signifie « ground » pour la masse, c’est là qu’il faudra souder le – (fil noir du connecteur JST).

soudure jst  soudure jst  soudure jst

Faire place pour la Lipo

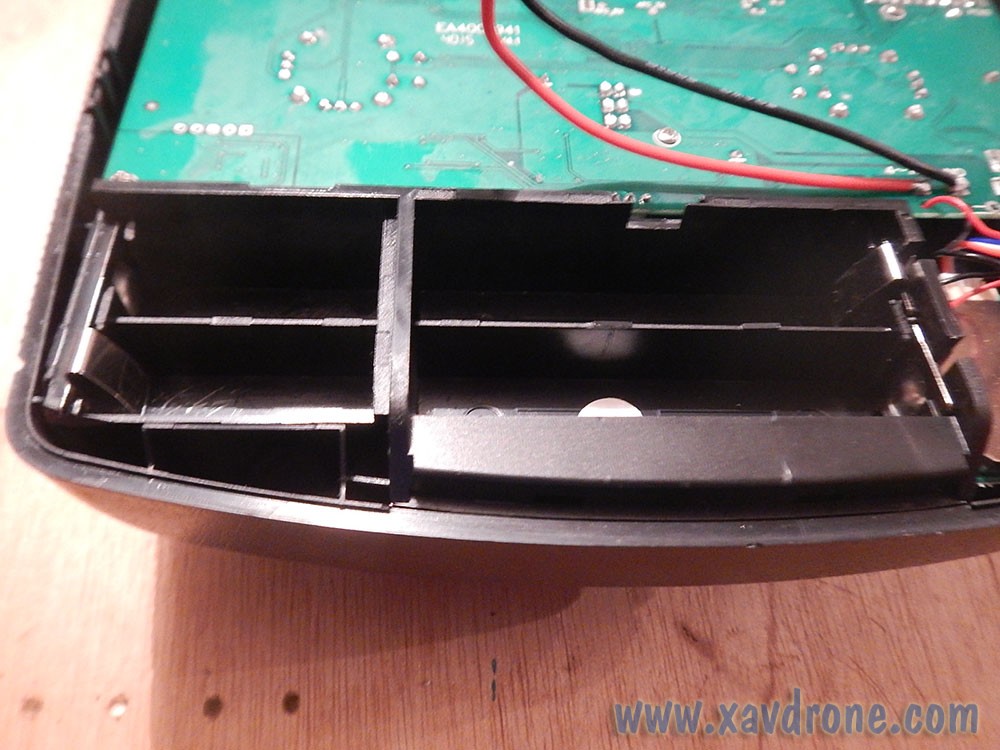

Il est possible de mettre la batterie Lipo à l’extérieur de la radio, avec du velcro par exemple mais je trouve cette solution pas très pratique, je préfères supprimer les 2 séparations de piles afin de pouvoir mettre une Lipo.

radio hubsan h501s

Vous pouvez utiliser un dremel et découper proprement ou une pince coupante et du papier de verre pour limer la fin, moi je choisit de le faire avec le fer à souder, c’est plus rapide.

radio hubsan h501s  radio hubsan h501s  radio hubsan h501s

radio hubsan h501s  radio hubsan h501s  radio hubsan h501s

On peut refermer ou bien optimiser la modification de la radio…

Optimisation

Pour éviter de pincer le fil du connecteur JST en refermant la radio, on peut faire un trou pour passer le fil.

Si vous avez déjà soudé et que vous n’avez pas envie de dessouder les 2 fils pour les remettre vous pouvez faire une encoche, ou sinon vous déssoudez et faite un trou pour passer les fils.

radio hubsan h501s  radio hubsan h501s

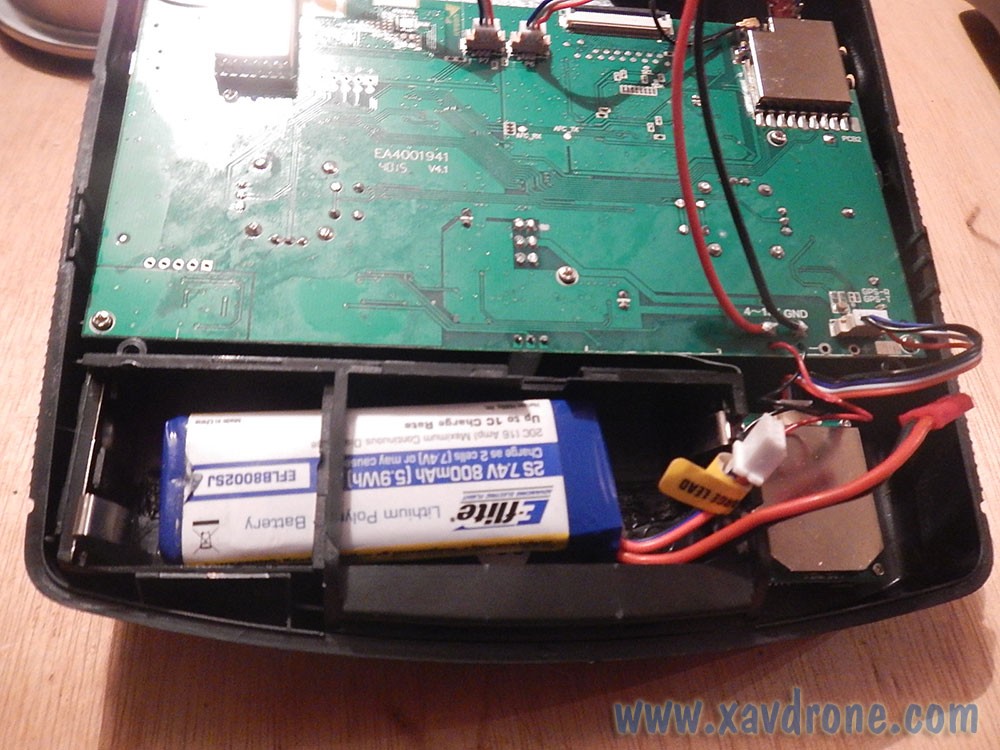

Et c’est fini !

Et voilà il n’y a plus qu’à remettre l’autre partie de la radio, les 4 vis et allez faire voler votre drone !

radio hubsan h501s  radio hubsan h501s

Et avec cette modification, vous pourrez toujours utiliser des piles si jamais vous n’avez pas de Lipo !

Pour plus d’infos sur le Hubsan H501S : CLIQUEZ ICI

Post By xavdrone (249 Posts)

Testeur de drones, quand je vol ce n'est jamais en ligne droite, j'aime bien savoir si le drone, enfin le multi-rotors que je pilote est solide ou non !

Website: → Le pays du multi-rotors

Connect

4 réponses à Modification radio Hubsan H501S

  • Merci Xav et tout ceux qui contribue à l’entraide.

    Cela aidera sûrement les autres utilisateurs.
    Prochainement un tutorial sur comment optimiser sa rc (retour video plus performant) ?

    Stephane

  • Bonjour, j’ai acheté la batterie lipo 2s pour faire la modification de la radiocommande Hubsan H501S, je voulais savoir car c’est pas précisé, est-ce qu’on peut charger cette lipo avec le même chargeur que celle du quad H501S ?

    • non, il faut un chargeur de Lipo, c’est écris dans la partie « matériel nécessaire », et en même temps si tu achètes un cordon adaptateur et ce chargeur te servira également à charger tes batteries du H501S et tu verras que ça sera mieux chargé et bien plus rapide (tout en prenant soin de tes batteries)
