Notre ami Abdrx nous fait un beau tuto sur le montage des modules diversity Laforge sur ses lunettes FPV Fat Shark Dominator V2

Montage des Modules Laforge Diversity

C’est dans ses lunettes Fatshark Dominator V2 que notre ami Abdrx (de l’AMR) à mis ses modules Diversity Laforge et nous présente son tutorial d’installation.

Les modules arrivent dans 2 boites au plastique solide, entouré chacun de mousse pour résister au transport quelque peu viril parfois.

Laforge Diversity  Laforge Diversity

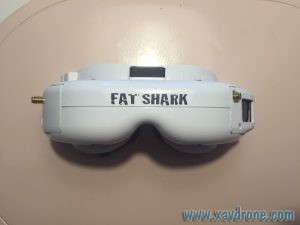

Le module principal (avec l’écran) se monte à la place du module de réception intégré, quant au module diversity, il faut soit le fixer a l’extérieur de la lunette, sur la trappe du headtracker, avec du double face, soit l’intégrer dans la lunette a la place du module headtracker.

Laforge Diversity  Laforge Diversity

Installation avec fils externes

La solution la plus simple, la plus rapide :

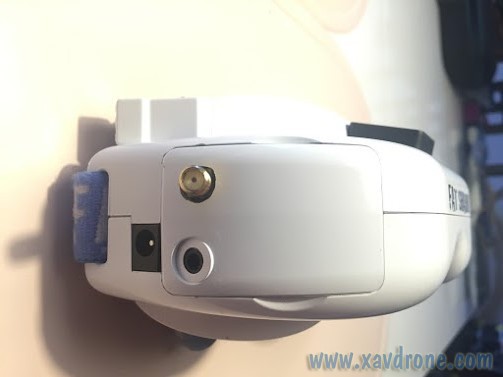

C’est bien entendu de coller au double face le module diversity sur la trappe, et de faire courir le câble entre les 2 modules sur le devant de la lunette.

On obtient alors ceci (avec les lunettes de Fabien du RIC) :

Laforge Diversity

Bon, à titre personnel, je n’aime pas trop les fils qui se baladent, le module diversity collé dehors, ça fait fouillis et là, on a tout de réuni pour abîmer le matériel à la première sortie.

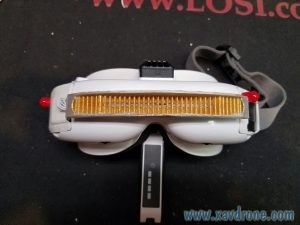

Mais on peut imprimer un cache pour le module principal ainsi qu’un passe câble, afin d’obtenir ceci :

Laforge Diversity

Ça fait un peu star-trek, mais ça évite l’arrachement du câble. Certains ont mis du scotch à la place du cache.

La solution d’intégration

Ici, il s’agit de passer le câble a l’intérieur de la lunette, et d’intégrer le module diversity a la place du headtracker, afin que plus rien ne dépasse.

Plus de look star-trek, il faudra juste imprimer les portes car les portes d’origines ne sont pas adaptées. En effet, les modules dépassent, et il faut manier un peu l’imprimante 3D pour avoir un produit fini.

ATTENTION : les portes dépendent de votre version de Batch. Les modules évoluent et donc leur forme aussi. N’hésitez pas à demander de l’aide sur le groupe facebook « Larforge FPV »

Voici comment faire :

A/ Ouvrir les lunettes.

  • Il faut enlever le bandeau serre tête
  • Il faut enlever le masque ventilateur si vous en avez un
  • Il faut enlever les 3 vis situées sous la lunette
  • AVANT d’ouvrir, il FAUT écarter OU rapprocher au maximum les slides de réglages d’écartement pupillaires situés SOUS la lunette et les scotcher. Pourquoi ? car une fois ouvert, si ceux-ci se déplacent et que vous refermez les lunettes sans les avoir vérifier, vous aurez à tout re-démonter. Et comme les lunettes sont un peu fragiles, vous ne voulez pas ca, croyez moi… je suis passé par là !
  • Pour ouvrir les lunettes, il y a 3 ergots situés sur le devant de la lunette. On les voit sur la photo ci-dessous.

Laforge Diversity

  • Il faut pincer la partie basse de la lunette, (délicatement mais fermement, sans faire la brute quoi) et tirer la partie haute. Ca a du mal à venir, je vous préviens.
  • ATTENTION ! il y a des tout petits câbles extra fins, il ne faut surtout pas les couper ! vous avez la possibilité de les déclipser, et je vous conseille de le faire, mais attention, c’est ultra fragile ! faites des photos si besoin !

B/ couper le plastique coté module principal

  • Afin de faire passer le câble dans la lunette, il va falloir tailler le plastique.
  • Découpage en U de l’intérieur de la lunette afin de laisser passer le câble.
  • Attention, le plastique fait pas mal de poussières, et la pièce noire de réglage interpupillère est graissée !! n’oubliez pas de protéger la lunette avant la découpe !

Laforge Diversity  Laforge Diversity

Laforge Diversity  Laforge Diversity

Laforge Diversity

C/ Passage du câble dans les lunettes

– Dans les lunettes, le câble suit le design des lunettes, il est plutôt long et vous risquez d’en avoir une belle quantité de l’autre coté, il faudra rentrer alors le câble dans la lunette en le bourrant à l’intérieur. D’où l’intérêt de bien suivre le fond des lunettes, en scotchant le câble, comme ça, presque rien ne dépassera.

Laforge Diversity  Laforge Diversity

D/ Protection de l’électronique coté Headtracker

– Protection au scotch renforcé du module électronique du coté du head tracker.
– soit vous protégez le module électronique du headtracker, soit vous protégez le module laforge, faites le sinon vous aurez un court circuit et vous fumerez le module Laforge.

Laforge Diversity  Laforge Diversity

AVANT de refermer le tout, reliez le diversity au câble blanc, connectez les câbles que vous avez débranché et faites un test … attention à ne pas faire de faux contacts !

Le module principal doit s’allumer et sur l’écran, lors du BOOT CHECK, vous verrez DIVERSITY ENABLED.

E/ Le choix a faire : utilisation de la porte imprimée 3D ou de la porte standard.

E-1/ La porte Imprimée 3D

Si vous décidez d’utiliser une porte imprimée 3D, vous pouvez refermer les lunettes.
Attention aux câbles, aux ribbons (les tout petits cables tout plat), vérifiez bien que les slider d’écartement pupillaires sont toujours a la même place et refermez le tout.

Laforge Diversity

Une fois refermé, vous n’avez plus qu’à connecter votre module diversity, et re-vérifier que tout fonctionne.

Ensuite, il suffit de placer la porte 3D, éventuellement jouer de la dremel pour amincir les épaisseurs afin que la porte se place bien =>

Laforge Diversity  Laforge Diversity

Et on peut placer les portes sans trop de difficulté :

Laforge Diversity  Laforge Diversity

Et le boulot est fini.

E-2/ La porte d’origine

Afin d’utiliser la porte d’origine, il faut repartir au moment où les lunettes sont ouvertes.
Donc le chapitre D/.

Afin de pouvoir rentrer le module diversity plus profondément dans les lunettes, il va falloir découper un peu de plastique.

le soucis vient de là =>

Laforge Diversity

Il va falloir couper, pour obtenir ceci :

Laforge Diversity

Le rebord blanc a disparu.

Il va aussi falloir faire un trou dans la porte pour laisser passer l’antenne.

Laforge Diversity

Là, j’avoue, j’ai fait au pif, en essayant d’être au plus droit par rapport a la fixation d’antenne.
j’ai percé un premier trou avec une mèche très fine, puis attaqué avec une mèche plus grosse jusqu’à pouvoir passer dans le trou un appareil utile : Dremel 7122 Lot de 2 pointes diamantées, en vente ici.

Attention, ça abrase très fort, il ne faut pas faire la brute !

Et une fois le trou fait, on obtient ceci :

Laforge Diversity  Laforge Diversity

Laforge Diversity  Laforge Diversity

Voila, l’intégration du module LaForge dans vos Fatshark Dominator V2 est finie, vous avez un montage propre, sans fil qui dépasse, avec une porte d’origine qui tient bien !

Photos et textes ci-dessus par ABDRX

Aperçu du menu de Laforge

Voici quelques photos des différents menus du Diversity de Laforge de Fabien que j’avais fait début mai pour faire un article… (oops). Contrairement à ABDRX, lui il à laissé les fils en externe.

Laforge Diversity

Laforge Diversity  Laforge Diversity

Laforge Diversity  Laforge Diversity

Et les différents menus, ça se passe de commentaires…

Laforge Diversity  Laforge Diversity  Laforge Diversity

Laforge Diversity  Laforge Diversity  Laforge Diversity

Laforge Diversity  Laforge Diversity  Laforge Diversity
