Passage RC Blade MLP4DSM du mode 2 en mode 1
5 (100%) 2 votes

Quand tu achètes un drone RTF en mode 2 alors que tu vols en mode 1 et que c’est le week-end et que tu veux voler et bien il n’y a qu’une solution : c’est démonter et modifier sa RC !

RC MLP4DSM mode 2 en mode 1

La radiocommande (RC) MLP4DSM de chez Blade Horizon permet de faire voler plusieurs petits drones de cette marque (en DSM) comme c’est le cas du Glimpse FPV

Pour la radio la partie électronique est très simple => un bouton a déplacer et son cache a retourner :

1 – Enlever ce cache

rc MLP4DSM  rc MLP4DSM  rc MLP4DSM

2 – Ça dévoile un interrupteur, là en mode 2

rc MLP4DSM

3 – Le passer en mode 1

rc MLP4DSM

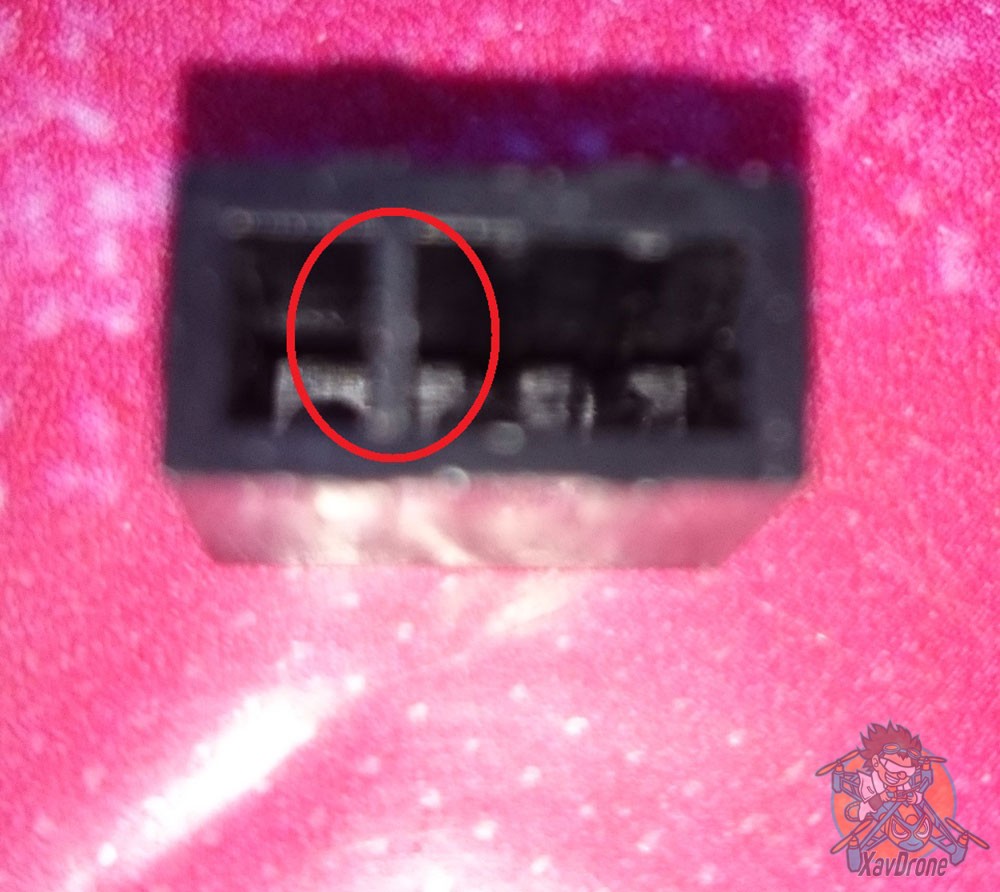

4 – Remettre le cache, ATTENTION au détrompeur

rc MLP4DSM

Par contre, pour la partie mécanique, il faut dessouder les deux manettes et leurs potentiomètres puis les inverser :

1 – Démontage de la radio, 4 vis…

2 – Enlever les fils d’alimentation

radiocommande MLP4DSM  radiocommande MLP4DSM  radiocommande MLP4DSM

3 – Voila les manettes, il n’y a plus qu’à les inverser

radiocommande MLP4DSM

4 – point à dessouder

radiocommande MLP4DSM

Ce qui donne ça

télécommande MLP4DSM  télécommande MLP4DSM

Une des 2 manettes

télécommande MLP4DSM

5 – Il ne reste plus qu’à faire pareil de l’autre coté…

Ce qui donne ça

télécommande MLP4DSM

6 – Réinstallation des manettes, retordre les 4 pointes pour maintenir

télécommande blade  MLP4DSM

7 – Soudure

télécommande blade  MLP4DSM

Attention de bien vérifier qu’il n’y ait pas de cour circuit et que l’antenne ne s’est pas débranchée

télécommande blade  MLP4DSM

8 – Remontage et essai

Voila une RC MLP4DSM mode 2 passée en mode 1

télécommande blade  MLP4DSM

Un GRAND merci à blitz que vous pourrez retrouver sur le forum, pour ce tuto qui sert à rien (private joke)
