Transformez votre Blade 200QX en version FPV et DIY avec les lunettes FPV faites maison également…

Installation d’un système FPV sur le Blade 200 QX

Eléments requis :

  • Kit FPV (émetteur + caméra) Eachine 700TVL 5.8Ghz 32CH
  • 2 Antennes Cloverleaf RP-SMA : Tx + Rx
  • Connecteurs MicroDean : 6 minimum
  • Frame PLA imprimé en 3D (optionnel)
  • Lunettes FPV DIY (Détaillée dans le paragraphe dédié)
  • Récepteur + DVR Aomway 5.8Ghz 32CH
  • 5 connecteurs XT60 : 3F + 2M
  • Lipo 3S 2200mah

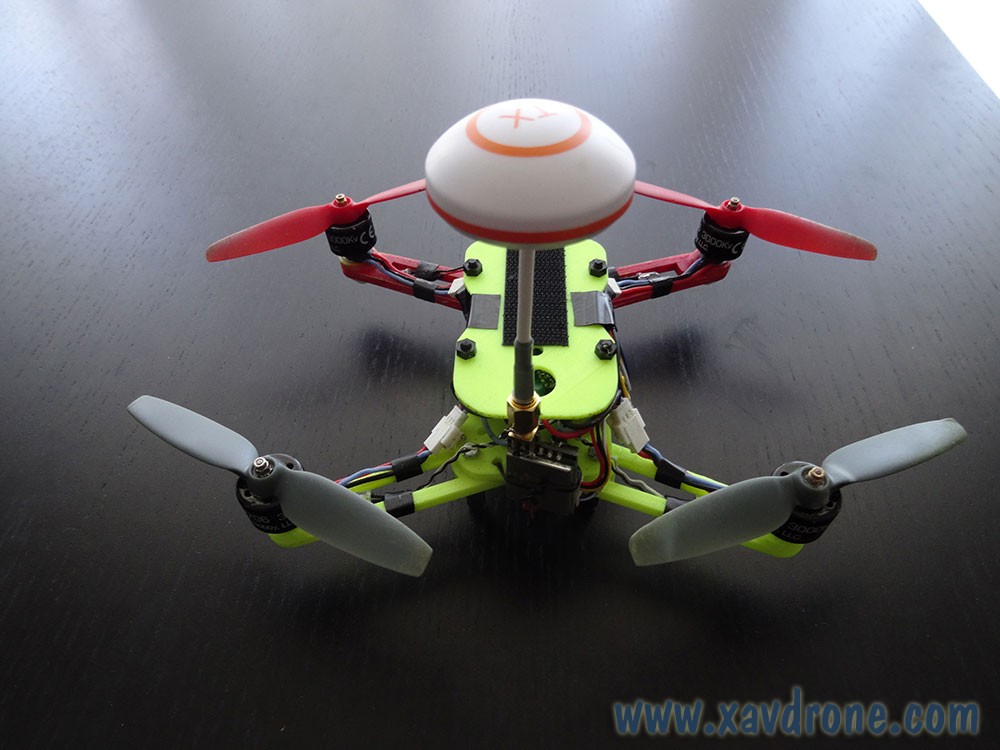

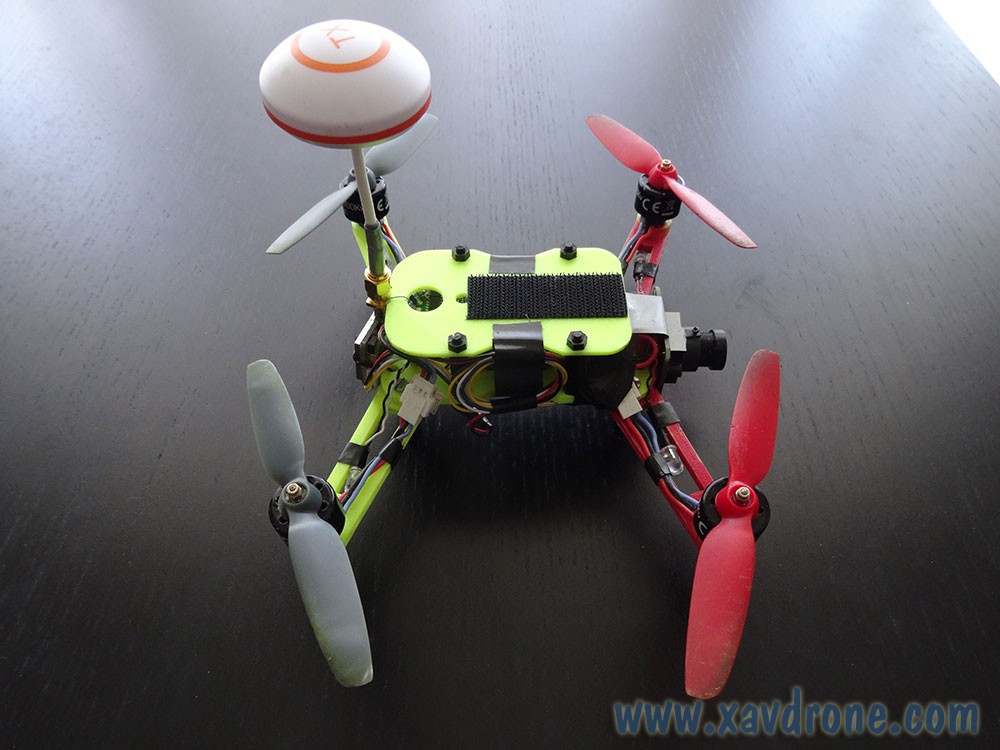

blade 200 qx fpvBlade 200 QX FPV :

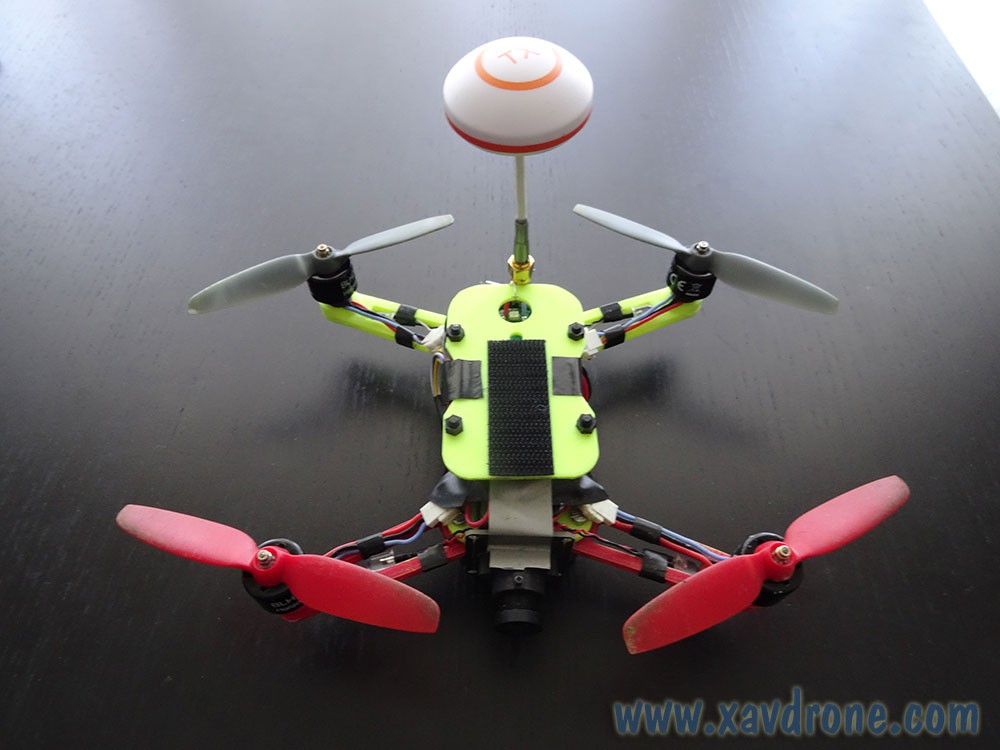

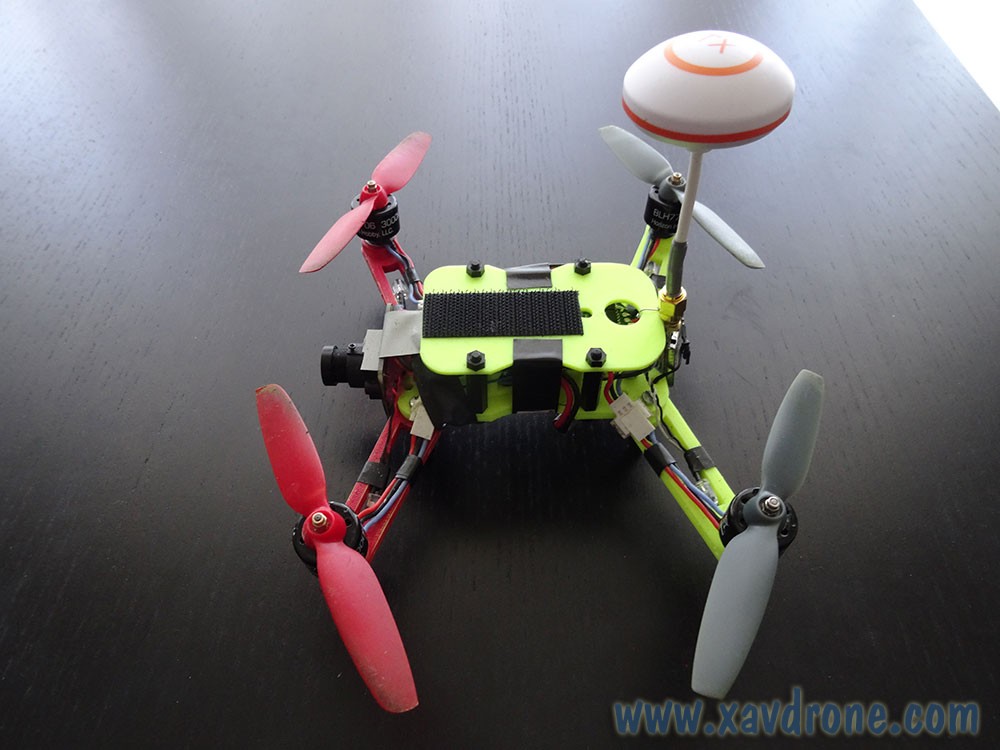

La caméra est fixée à l’avant par un fin fil de fer, l’émetteur est fixé à l’arrière en position verticale, cette configuration permet de garder l’équilibre du drone, pas de trim nécessaire après l’installation.

Emetteur :

L’émetteur chauffe un peu d’un coté, donc j’ai fait en sorte qu’il soit tourné vers l’extérieur, ce qui fait aussi que les composants électroniques de l’émetteur restent protégés.

J’ai remarqué que le signal est mieux sur certains canaux par rapport à d’autres.

200 qx fpv

Caméra :

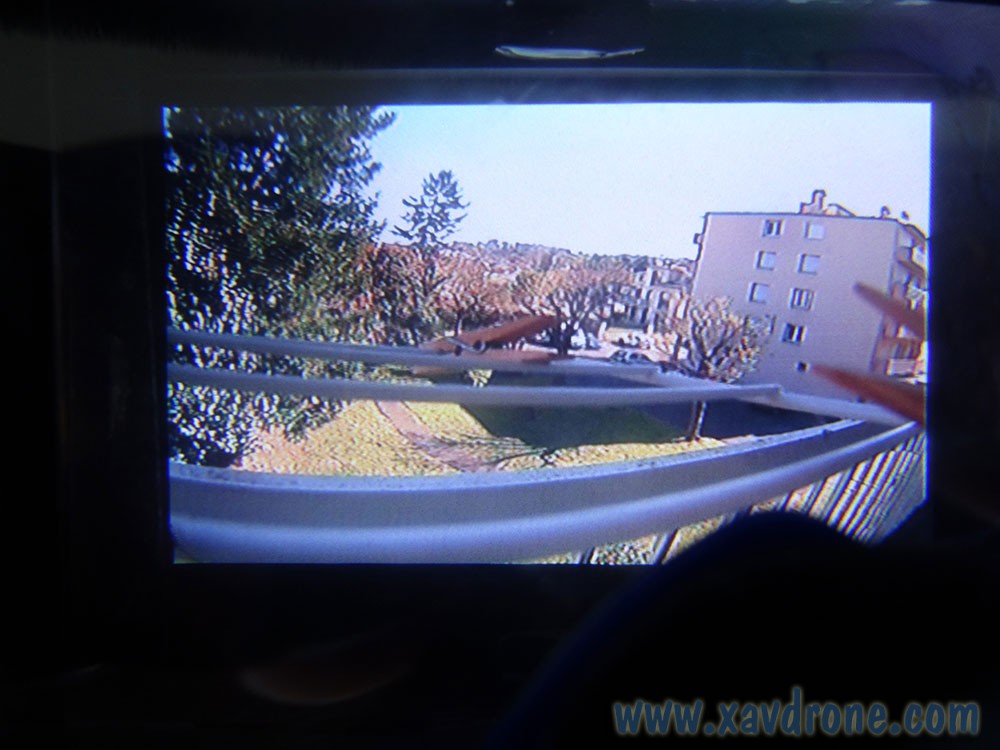

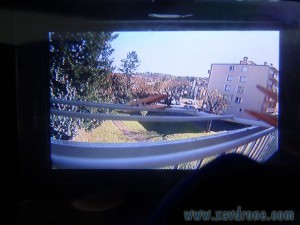

Elle fournit une résolution 976 x 582, la réactivité au changement de luminosité est assez bonne, le FOV (Field Of View) est de 127° ce qui est très suffisant pour le FPV

Globalement la qualité d’image est très satisfaisante

→ Poids sans batterie : 175g (poids total 230g : avec batterie + alarme lipo)

200 qx fpv  200 qx fpv

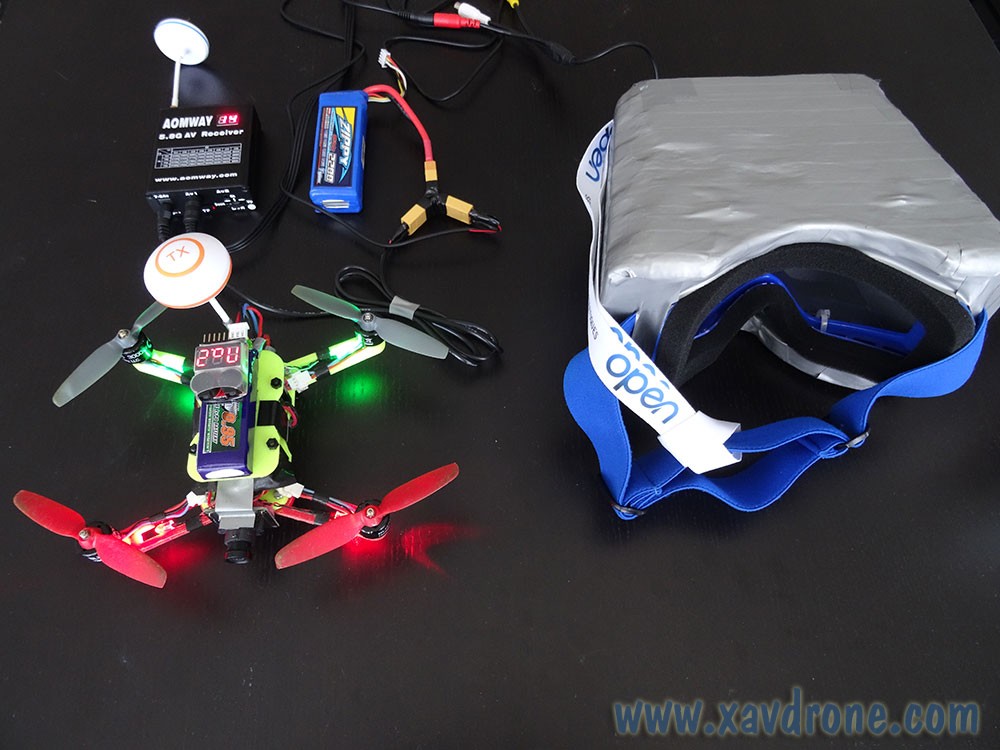

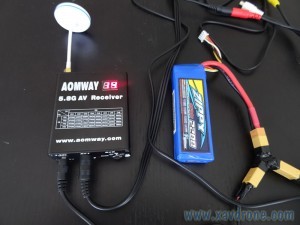

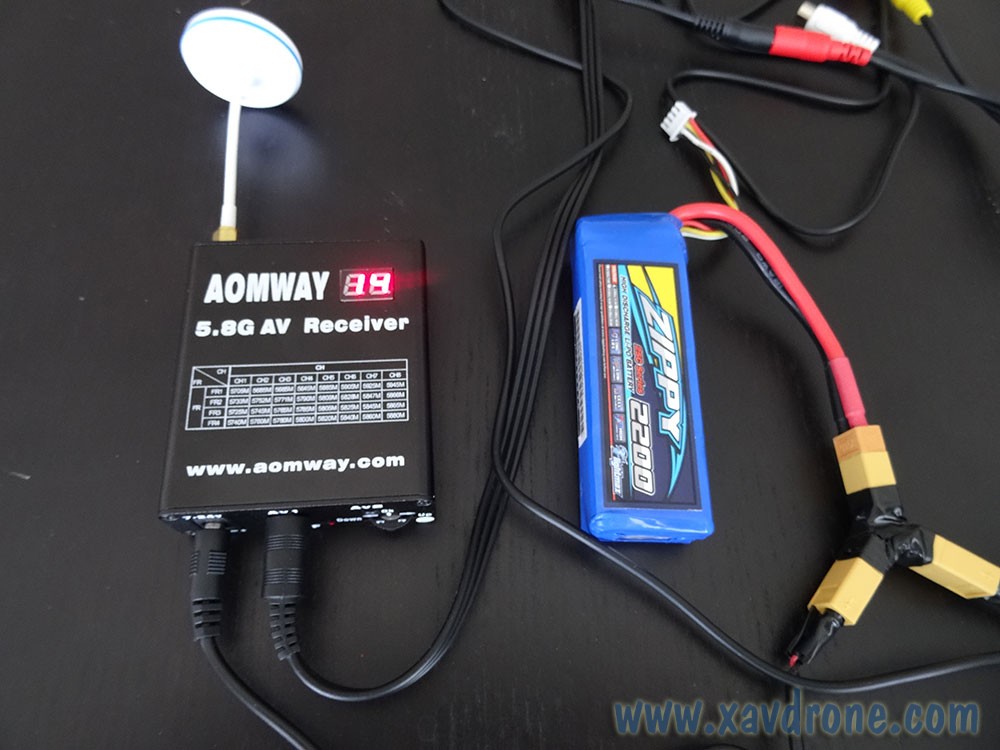

station FPVStation au sol :

Le récepteur Aomway est alimenté par une Lipo 3S 2200mah (qui sert aussi à alimenter les lunettes FPV), il y’ a un DVR intégré dans le récepteur qui permet d’enregistrer la vidéo reçue sur une carte Micro SD, un simple appui sur le bouton DVR permet de démarrer l’enregistrement.

NB : la vidéo est enregistrée sans compression donc assez volumineuse.

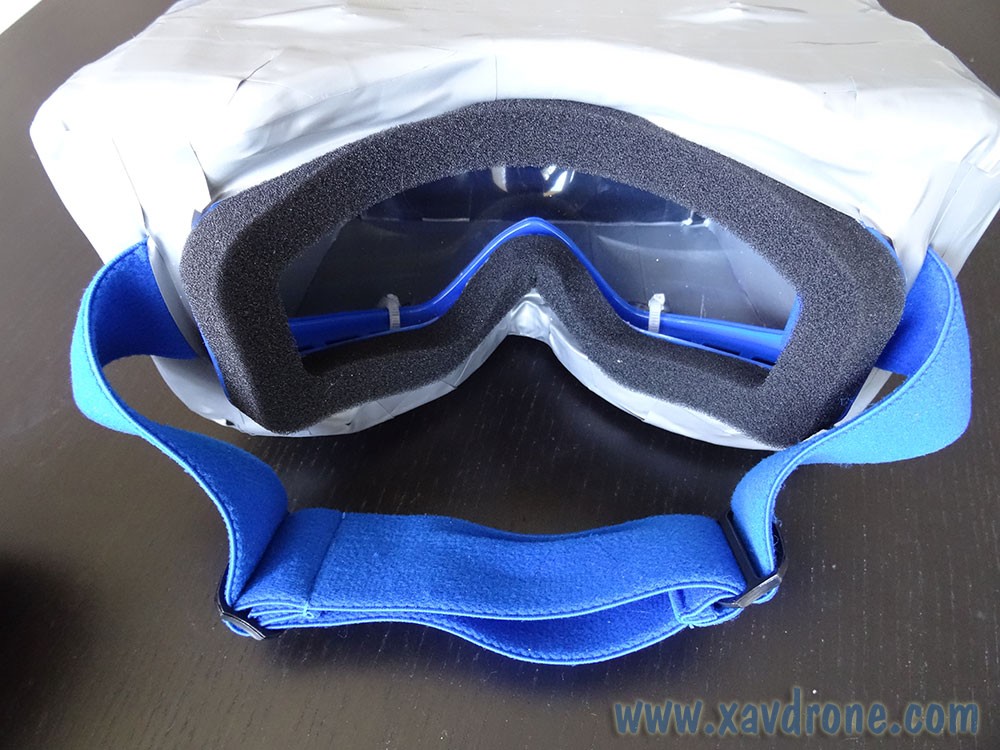

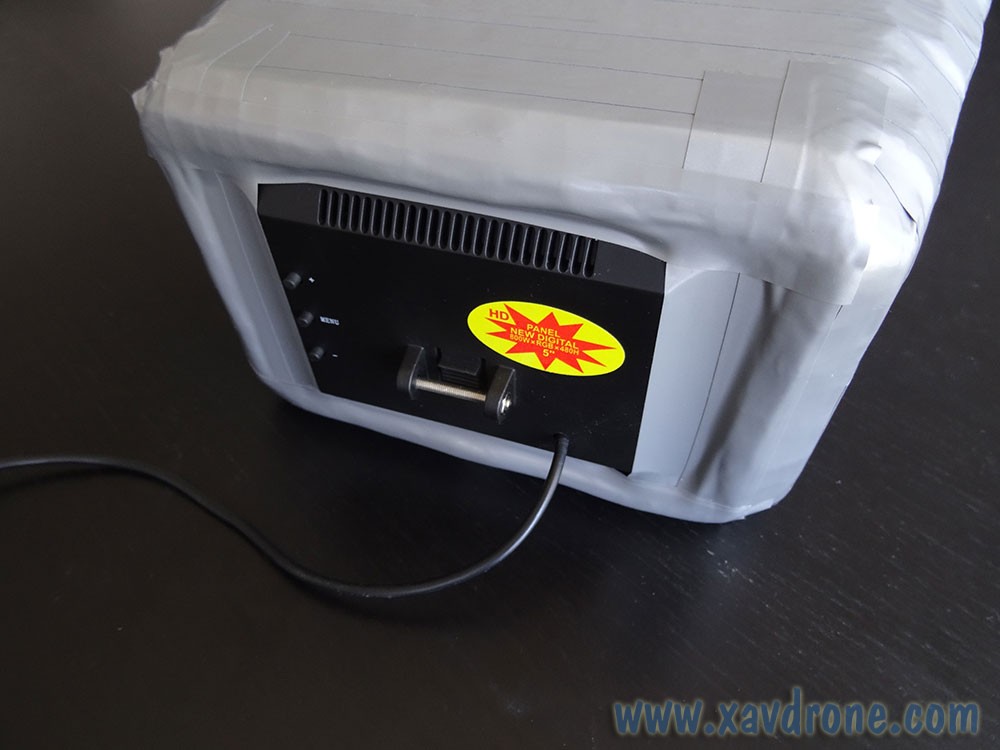

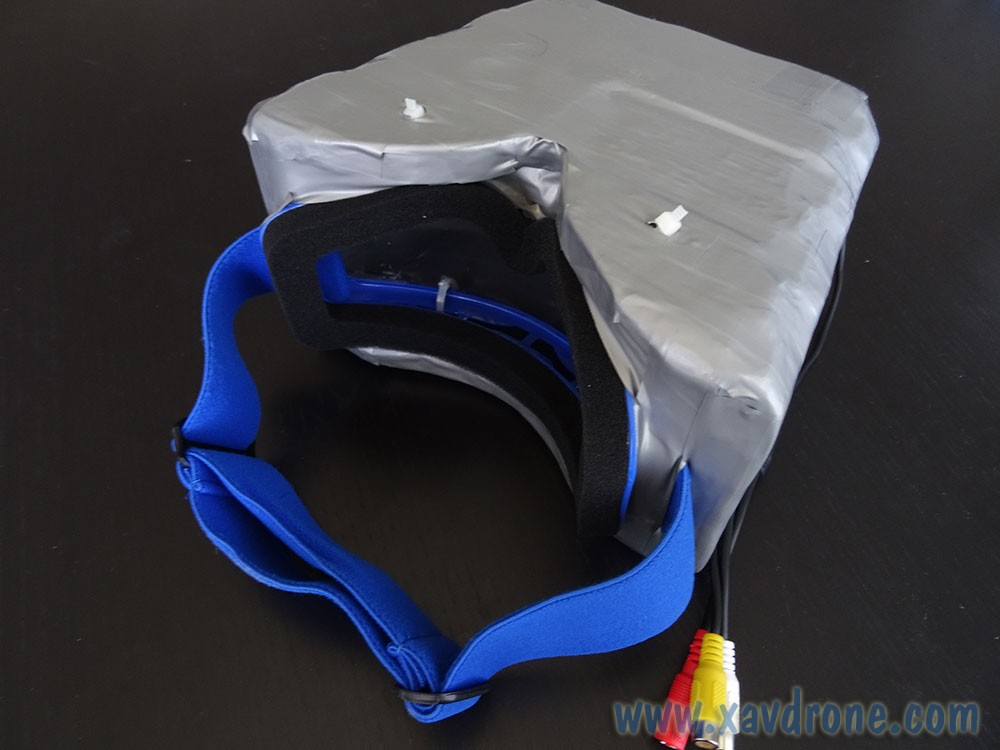

Lunettes FPV DIY :

J’ai fabriqué ces lunettes en s’inspirant des Quanum DIY FPV vendus à 25€ (sans frais de port) sur certains sites asiatique, son principal défaut c’est que la résolution de l’écran 4.3″ est trop basse (480 x 272px).

lunettes fpv  lunettes FPV DIY

Donc mon objectif était de fabriquer des lunettes avec une résolution de 800 x 480px, permettant d’exploiter la résolution rendue par la caméra 700TVL.

lunettes FPV DIY  lunettes FPV DIY

Voici les éléments requis pour les lunettes :

  • Ecran 5″ 800 x 480px (sans écran bleu lors de l’affaiblissement du signal)
  • Lentille de Fresnel 13.5 x 9.5cm, grossissement x3, distance focale 12cm
  • Masque de ski
  • Polystyrène

→ L’ensemble des éléments achetés sur eBay pour un coût total de 31€ (sauf le polystyrène que je n’ai pas acheté).
→ Poids : 365g, très confortable à porter grâce aux lunettes de ski, j’ai laissé le récepteur séparé pour alléger le poids et éloigner les ondes de ma tête.

lunettes FPV DIY

En vidéo :

Résultat en vol

Vidéo de vol

Article réalisé par Codeman que vous pouvez retrouver sur le forum
