Astuce Gopro pour 350 QX
5 (100%) 1 vote[s]

Si vous possédez un Blade 350 QX dotée d’une caméra Gopro et que vous aimez faire des cascades, vous avez très certainement été confronté à ce problème : en cas de choc la Gopro est ejecté et vous perdez les silent bloc… Voici comment éviter ça.

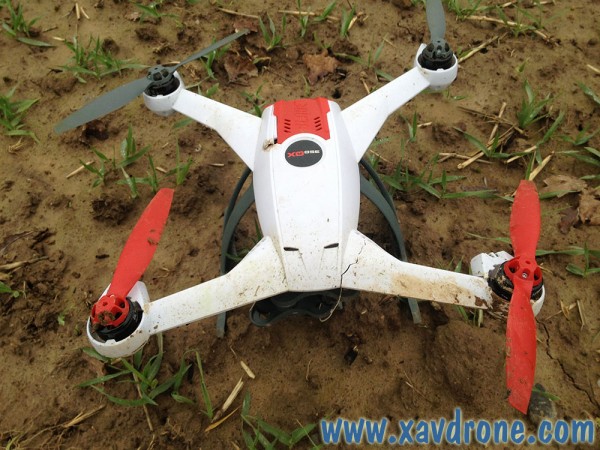

crash blade 350 QXSi vous aimez slalomer entre des arbres ou des poteaux, ou si vous faites des loopings avec votre Gopro (ou même une autre caméra) mise sur la gimbarde de votre Blade 350 QX vous avez eu la triste surprise de constater que les silent bloc qui tiennent la caméra (et qui servent également à amortir les vibrations lors de prises de vues) sont éjectés et la caméra avec !

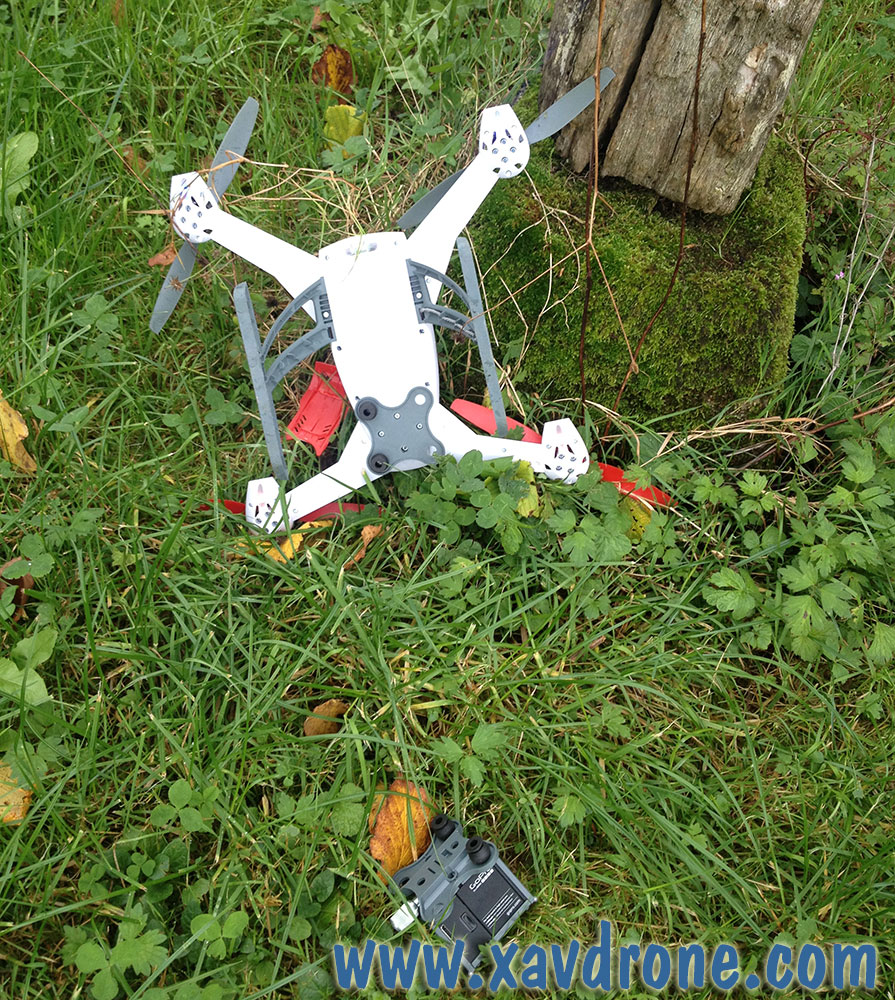

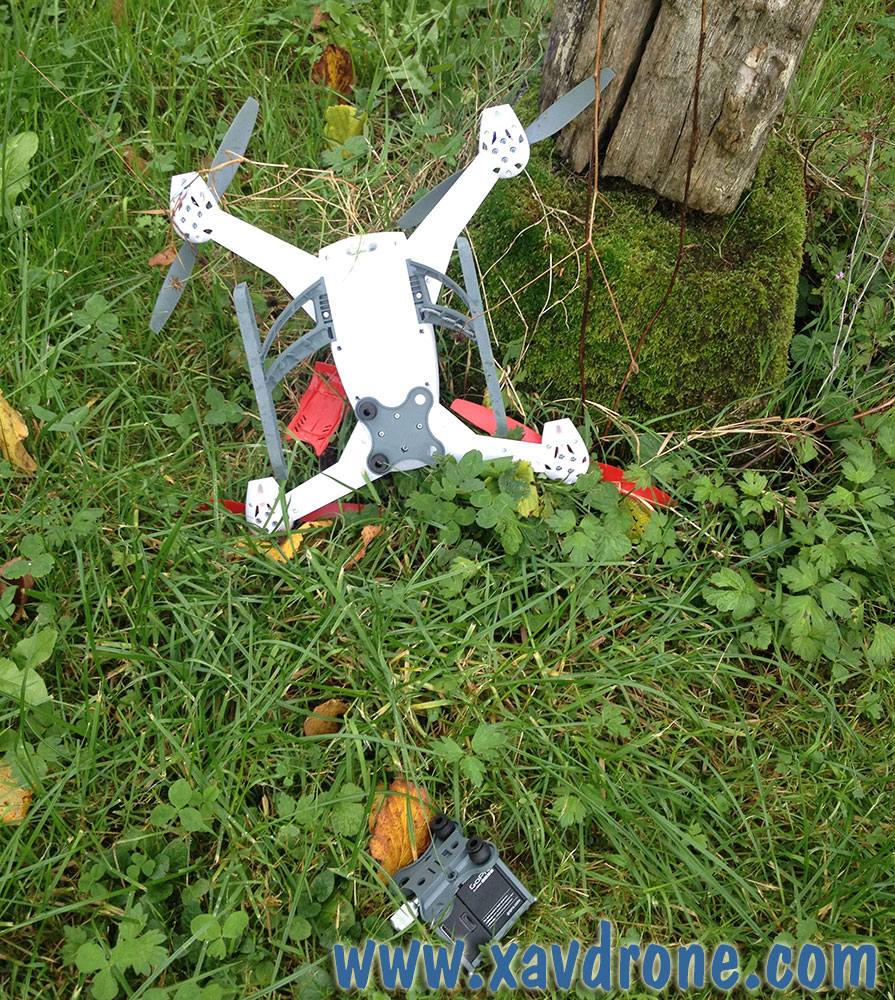

Dans l’exemple de cette photo, ma Gopro 3 Black Edition à été éjectée lors de l’impact du multi rotor contre le poteau !

J’ai cherché la Gopro pendant plus de 30 mn pensant ne plus jamais pouvoir la revoir…

C’est à ce moment là que je me suis vraiment dit qu’il fallait améliorer le système mis en place par Blade.

Vouloir coller les silent bloc en caoutchouc ne sert à rien, mais on peut les attacher en faisant passer à travers du fil.

Mise en place de la sécurité :

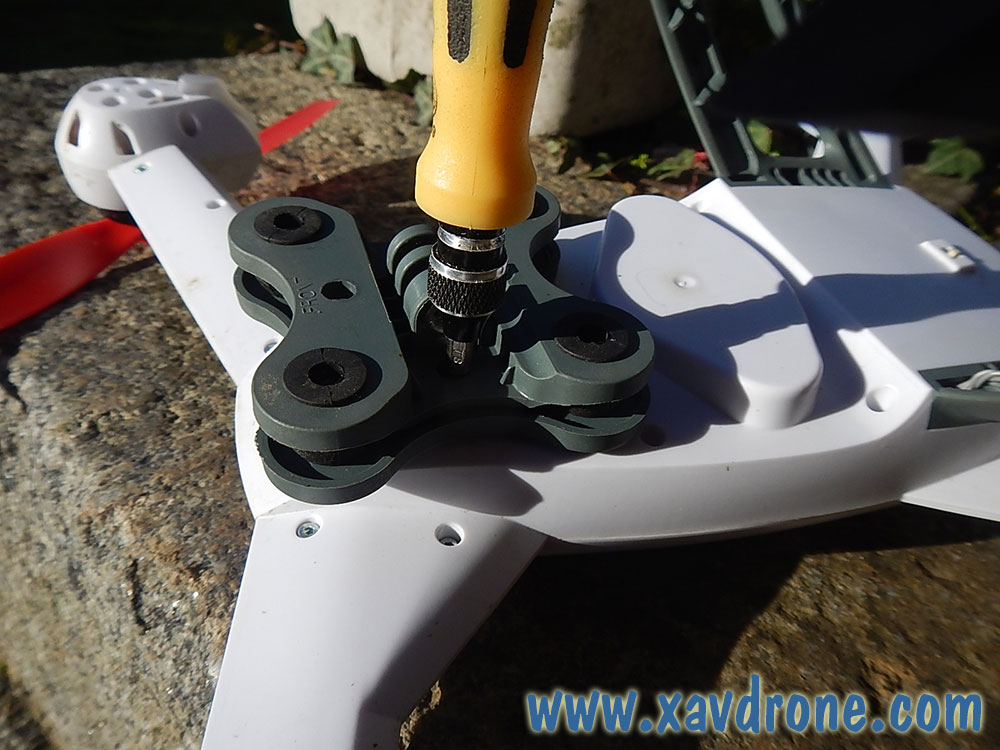

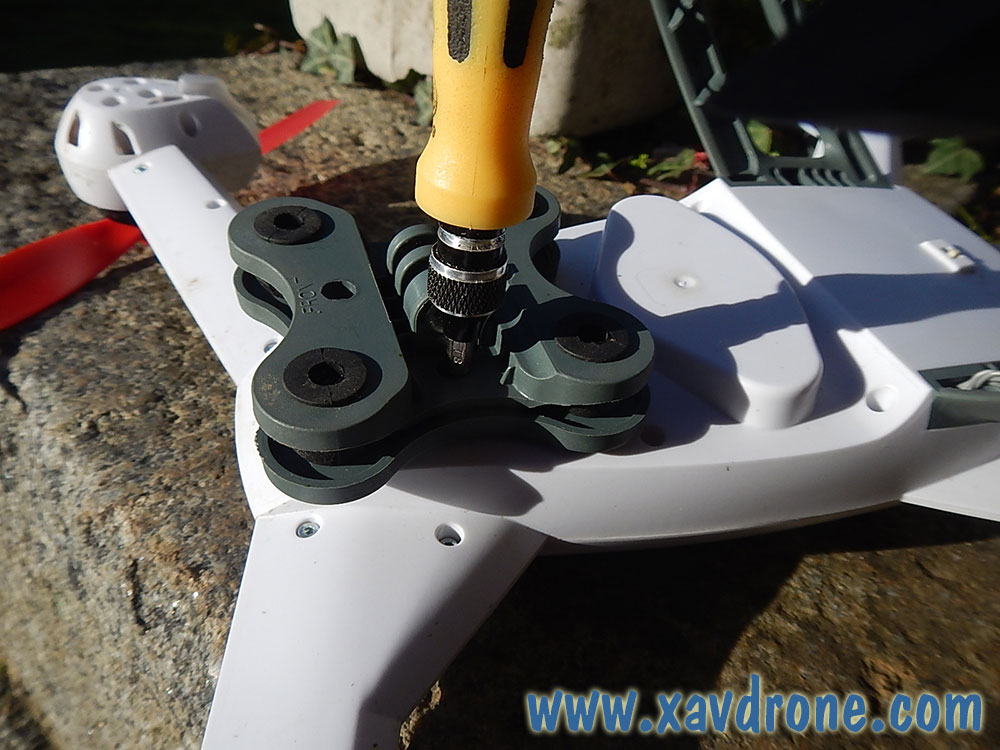

On commence par démonter le support Gopro qui est fixé sous le 350 QX à l’aide de 4 petites vis.

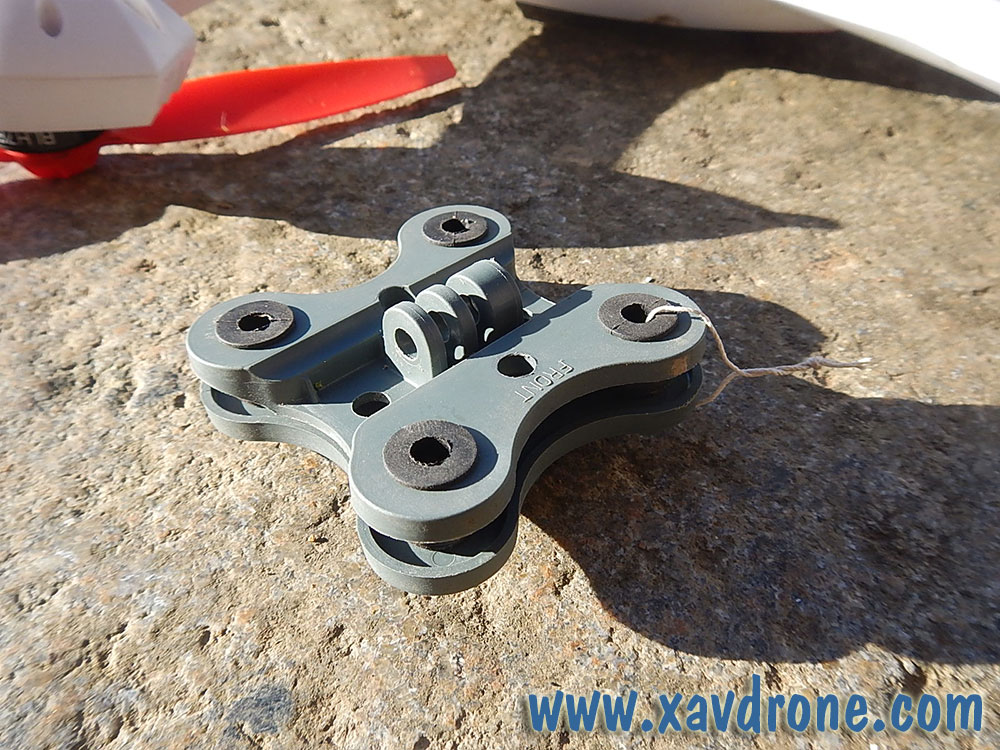

support gopro 350 qx

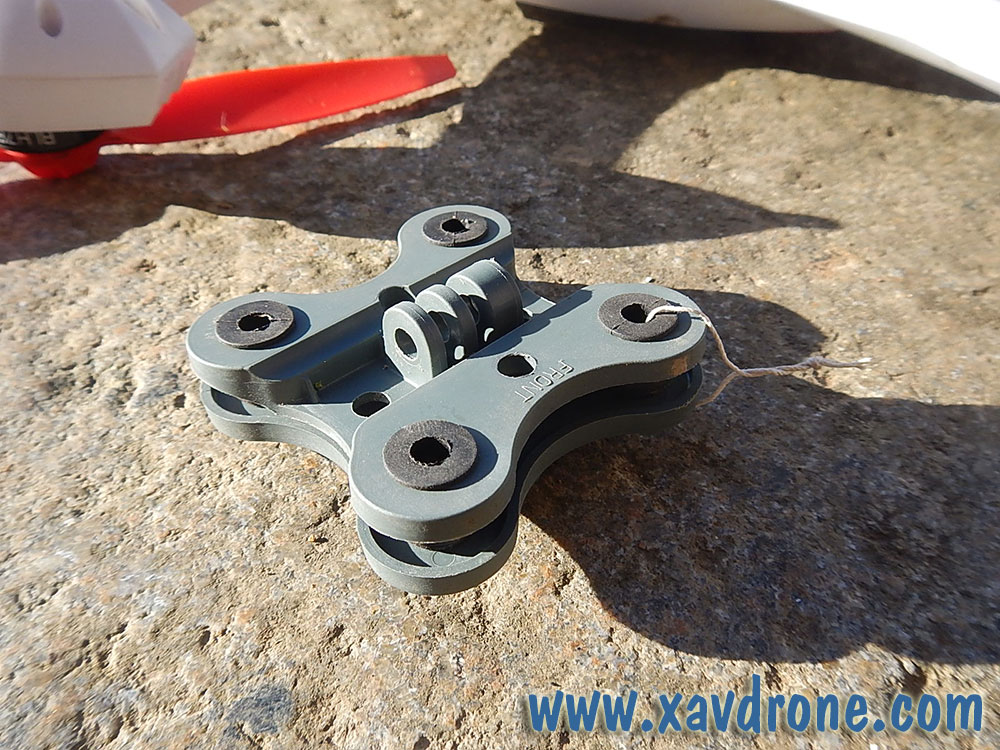

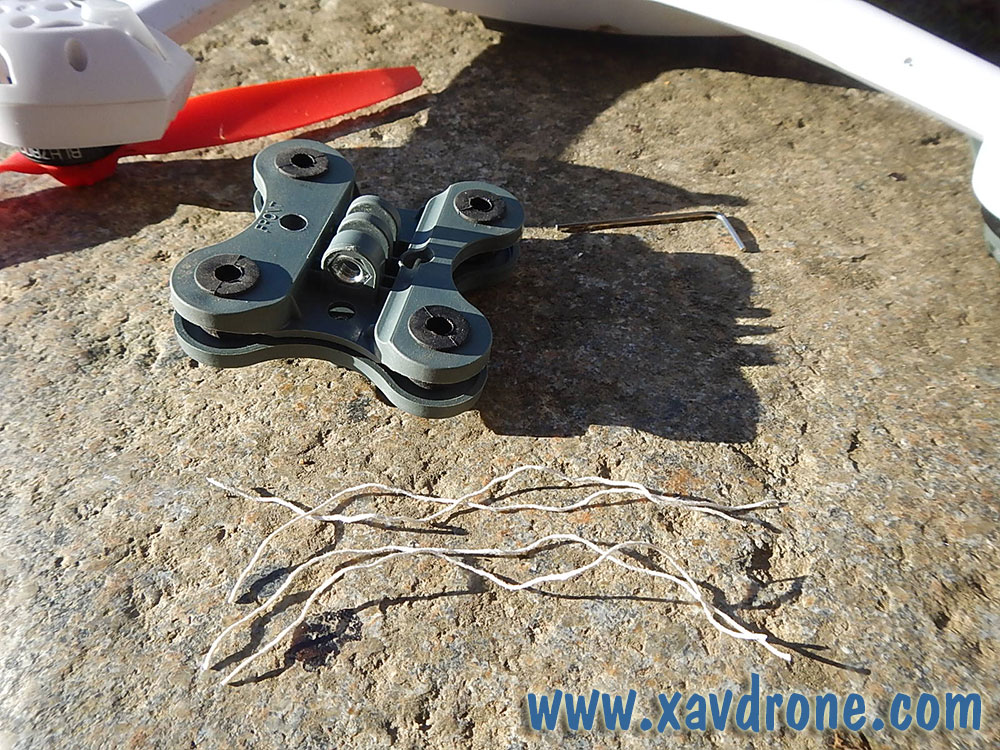

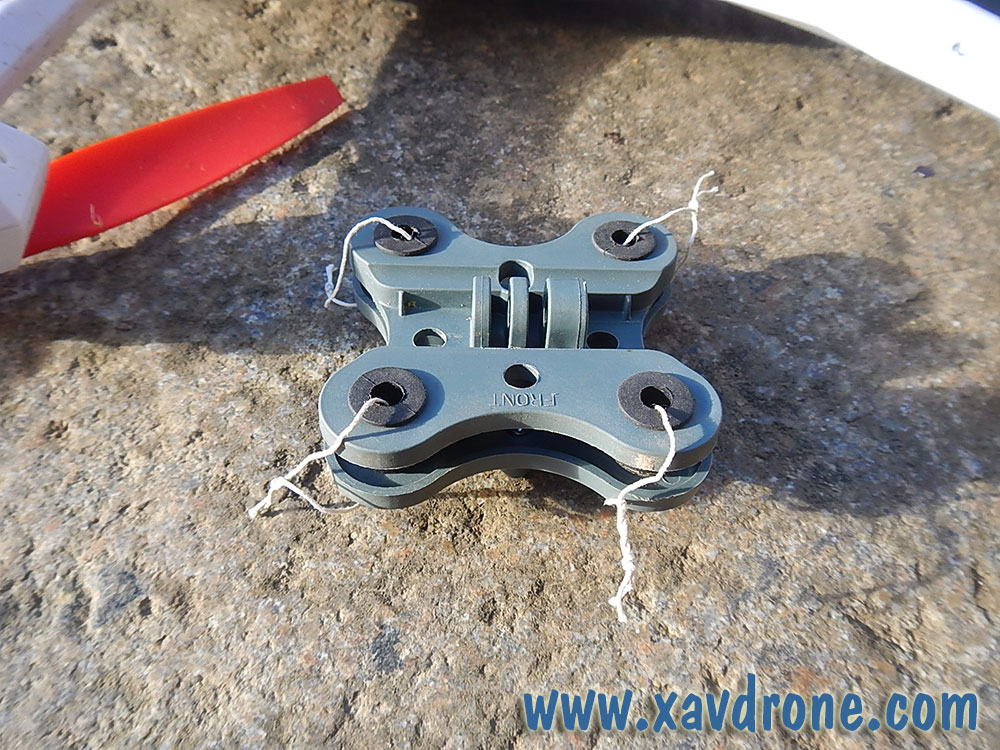

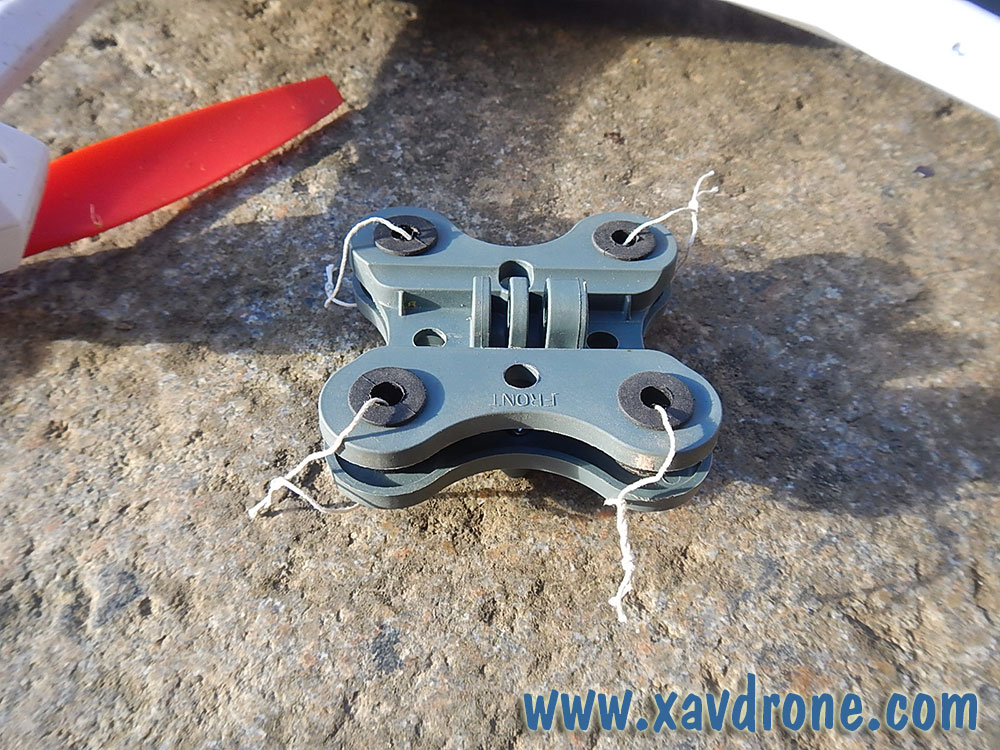

Puis on passe le fil à travers les amortisseurs, ne pas mettre du fil trop long sinon vous le verrez sur vos photos et vidéos.

astuce gopro 3   astuce gopro 3 pour 350 QX   support gopro 350 qx

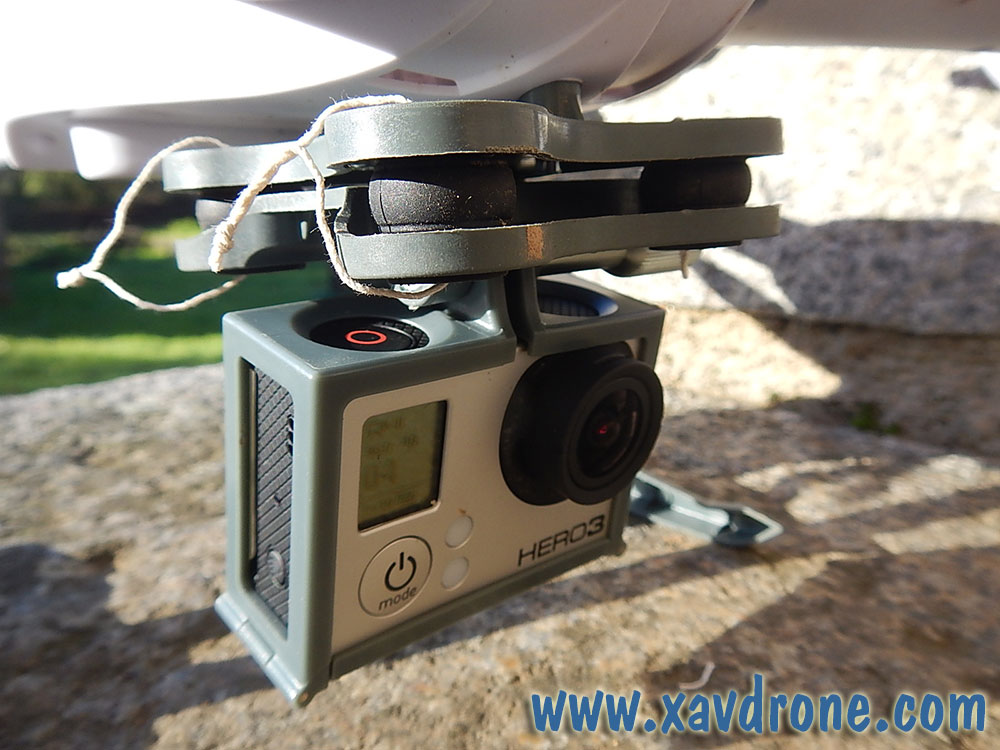

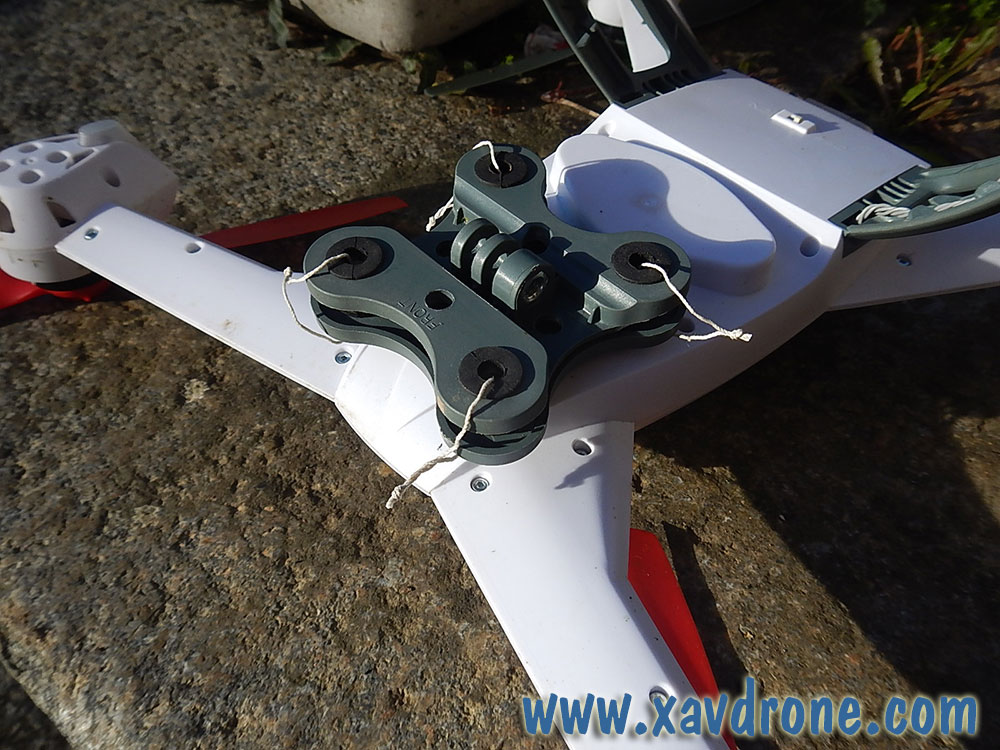

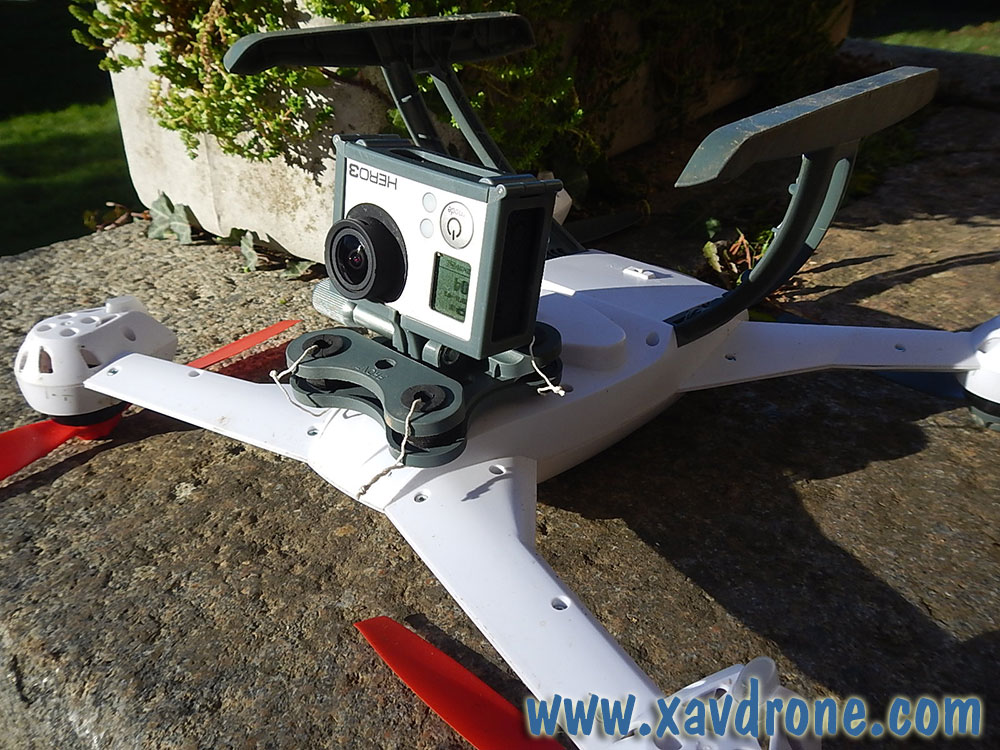

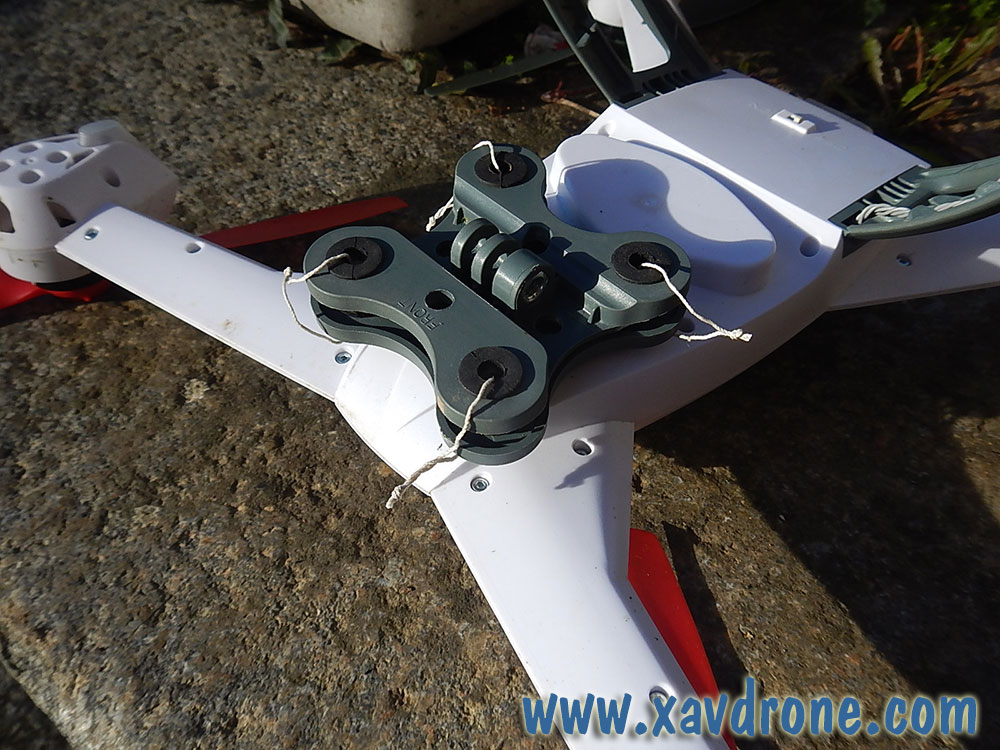

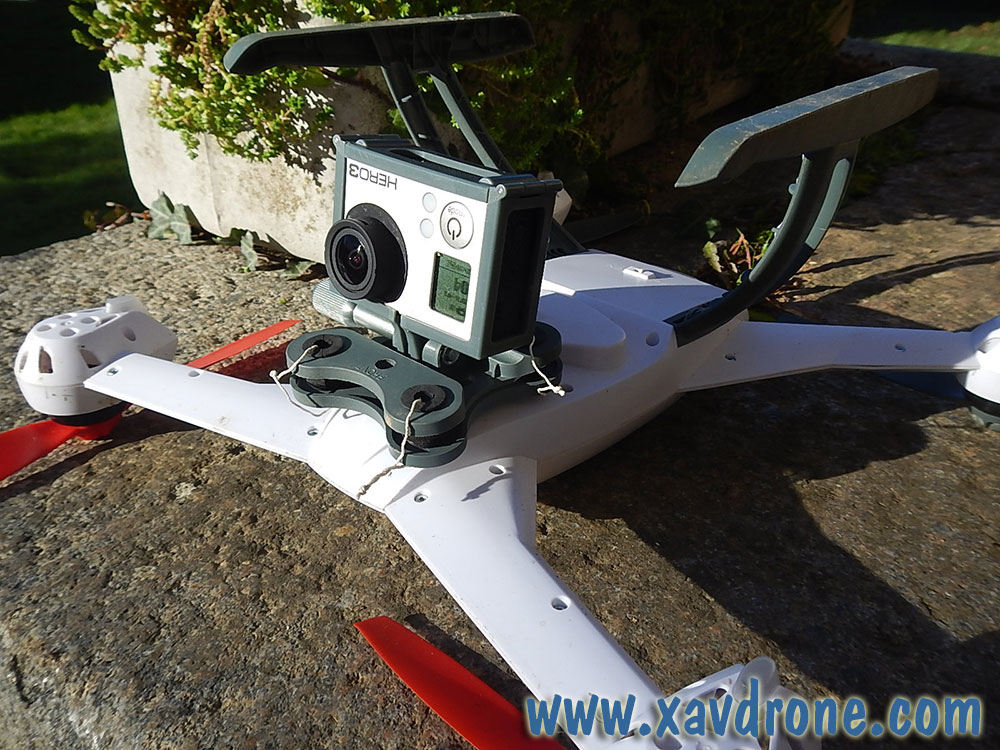

 On remonte le support, on met la gimbarde puis la Gopro

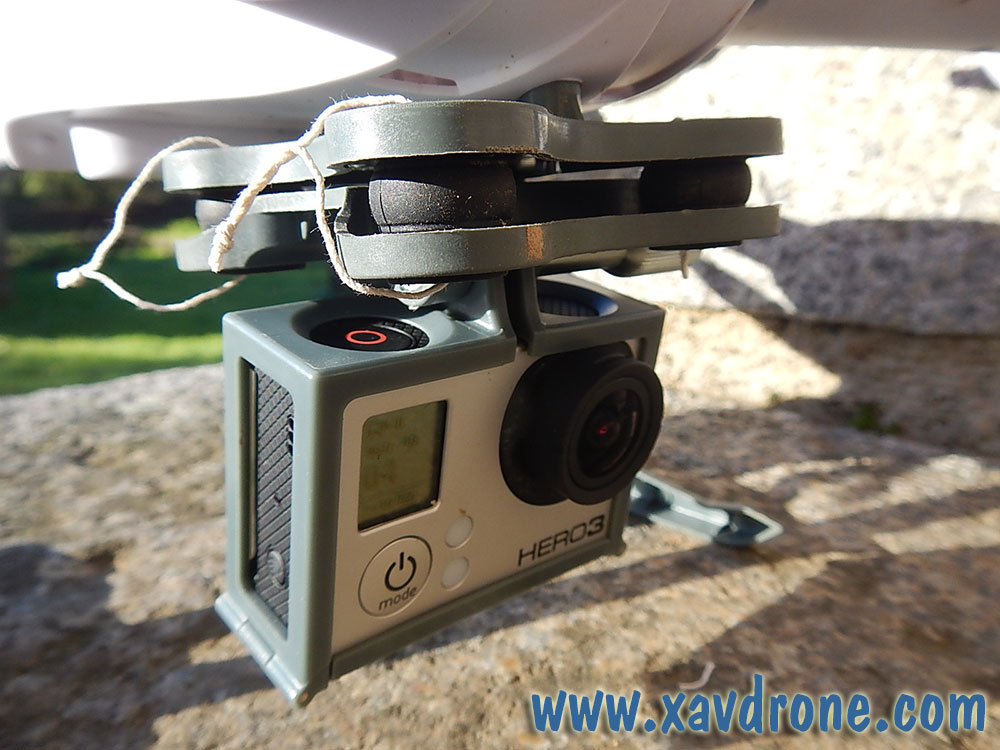

support gopro   support gopro 3   gopro 3 sur drone

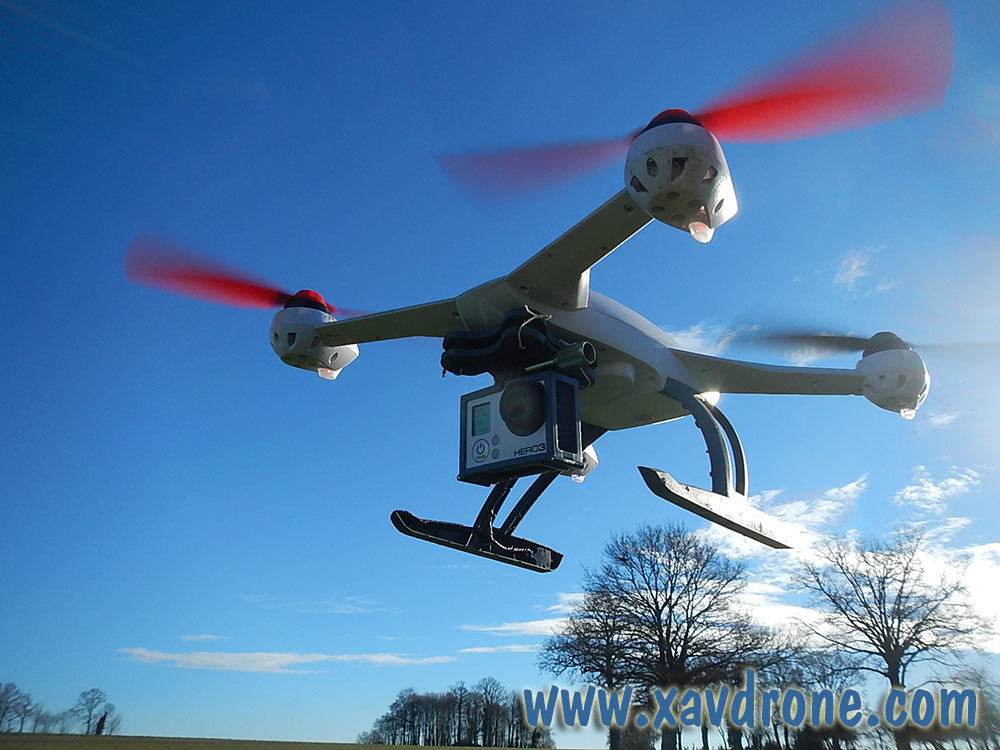

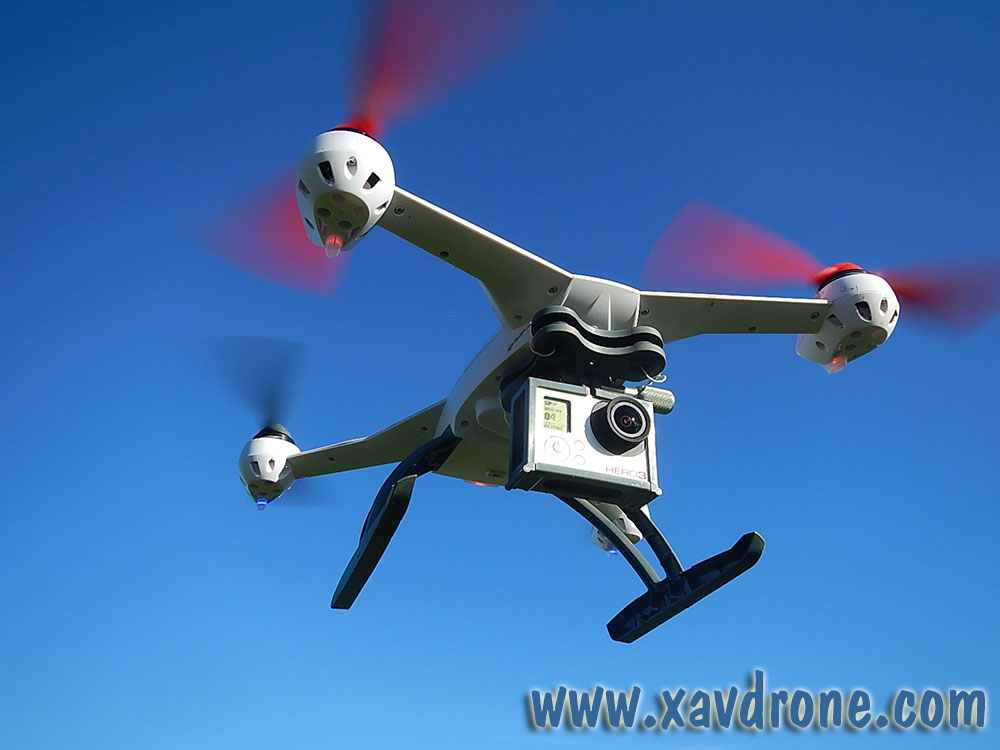

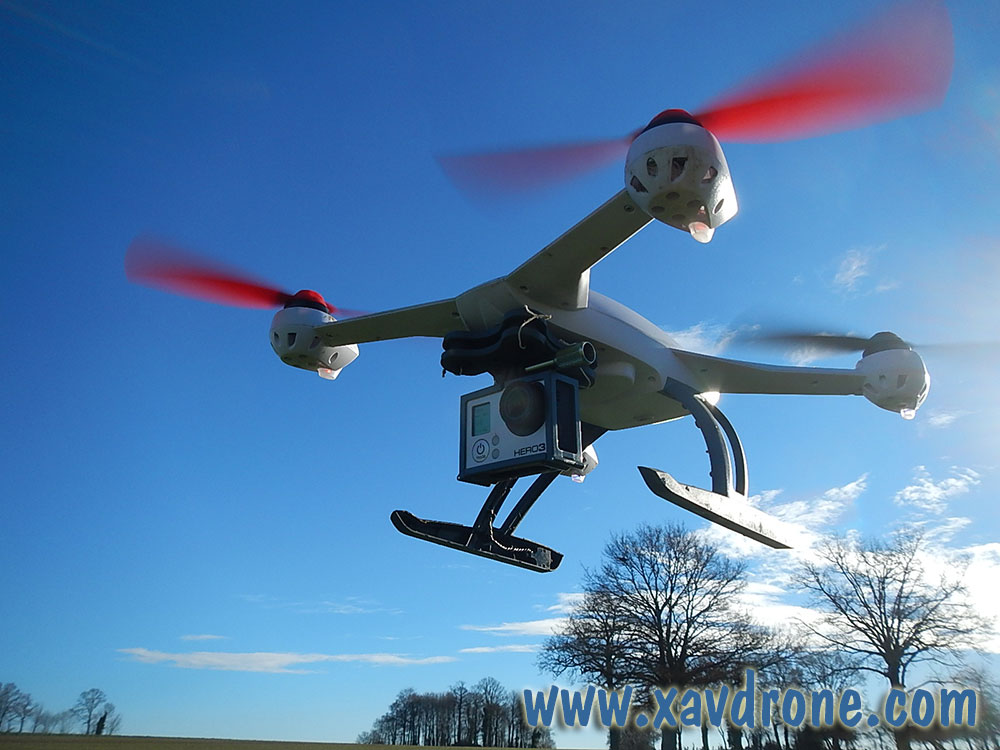

puis on décolle !

Blade 350 QX  350 QX

Test de crash du 350 QX avec la Gopro :

Même pas peur, on va faire quelques crash avec le multi rotors pour voir sir la caméra Gopro tiens bien…

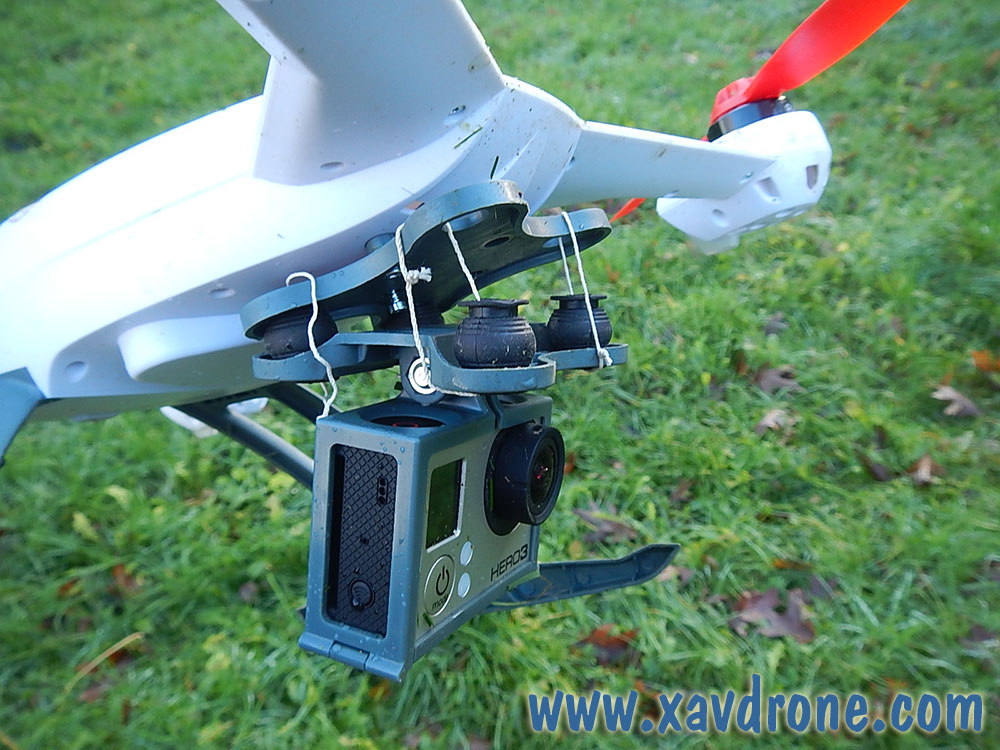

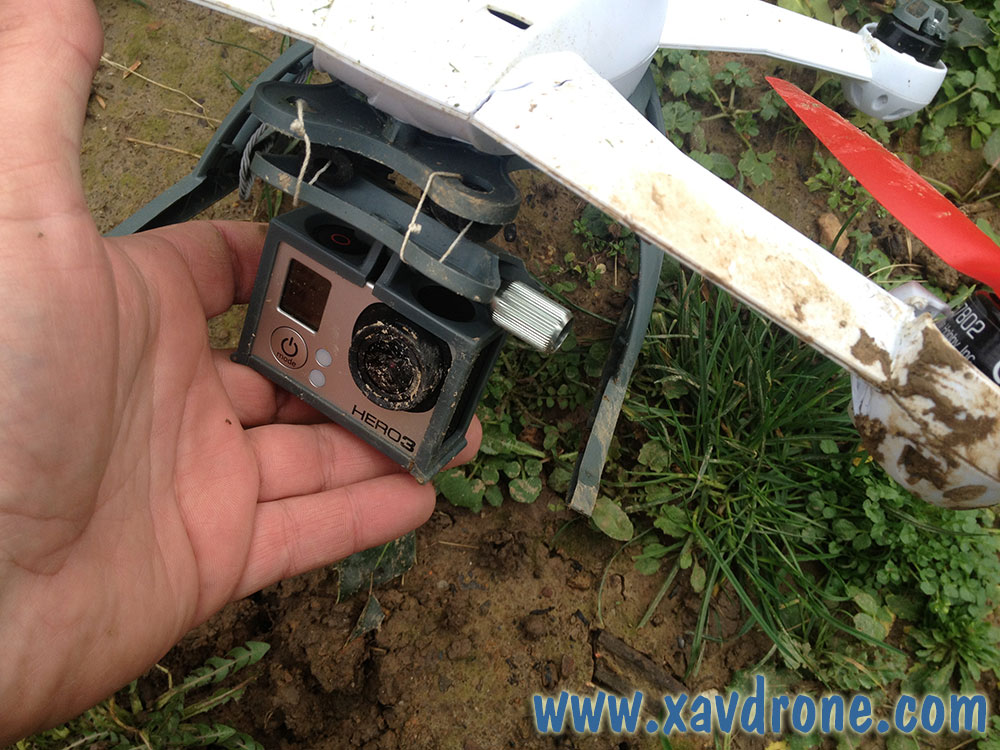

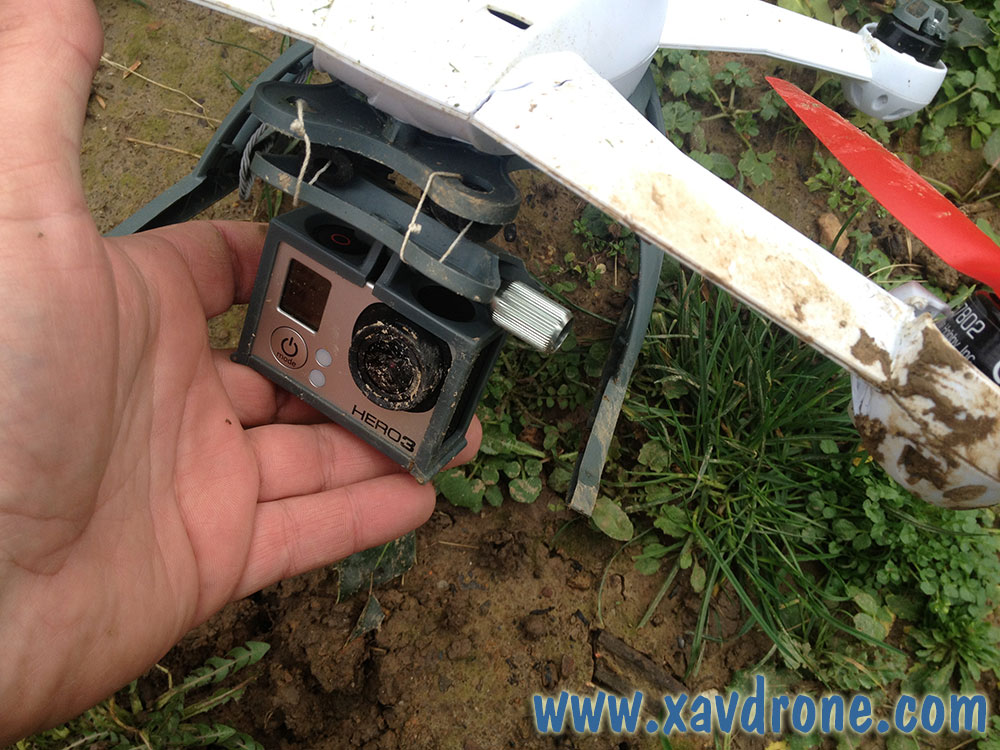

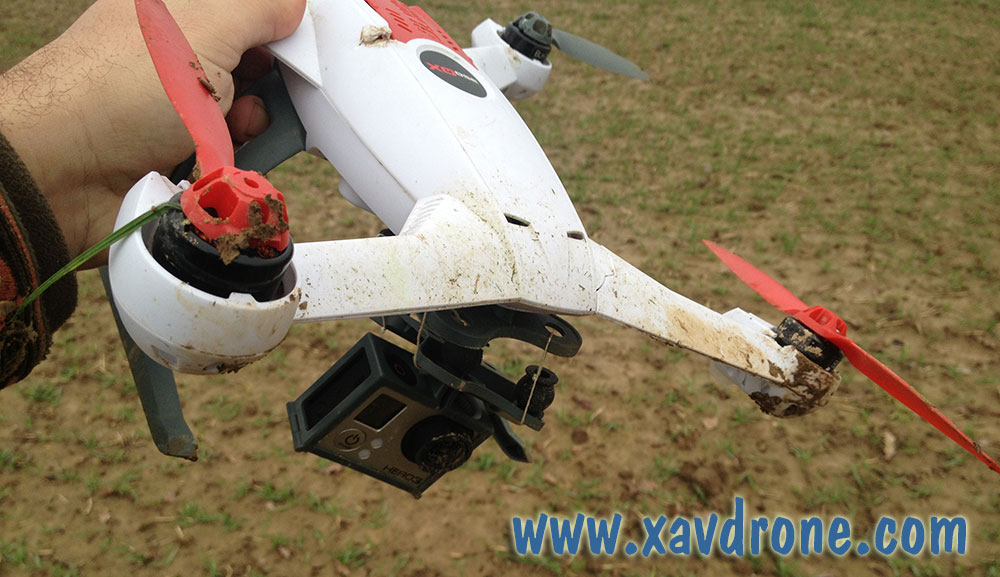

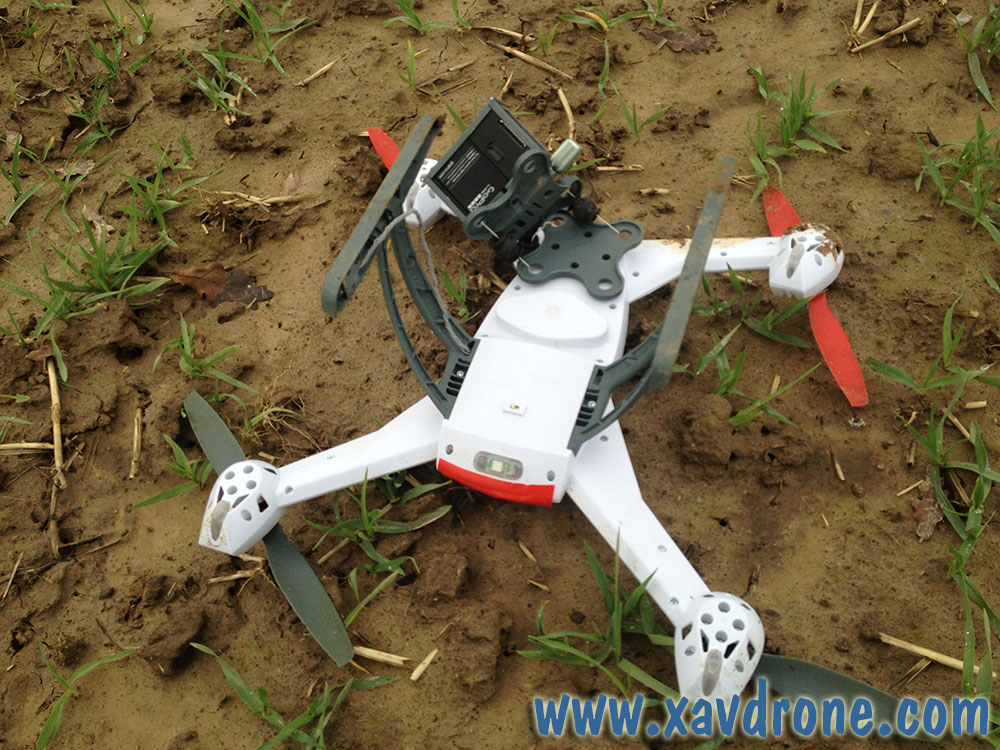

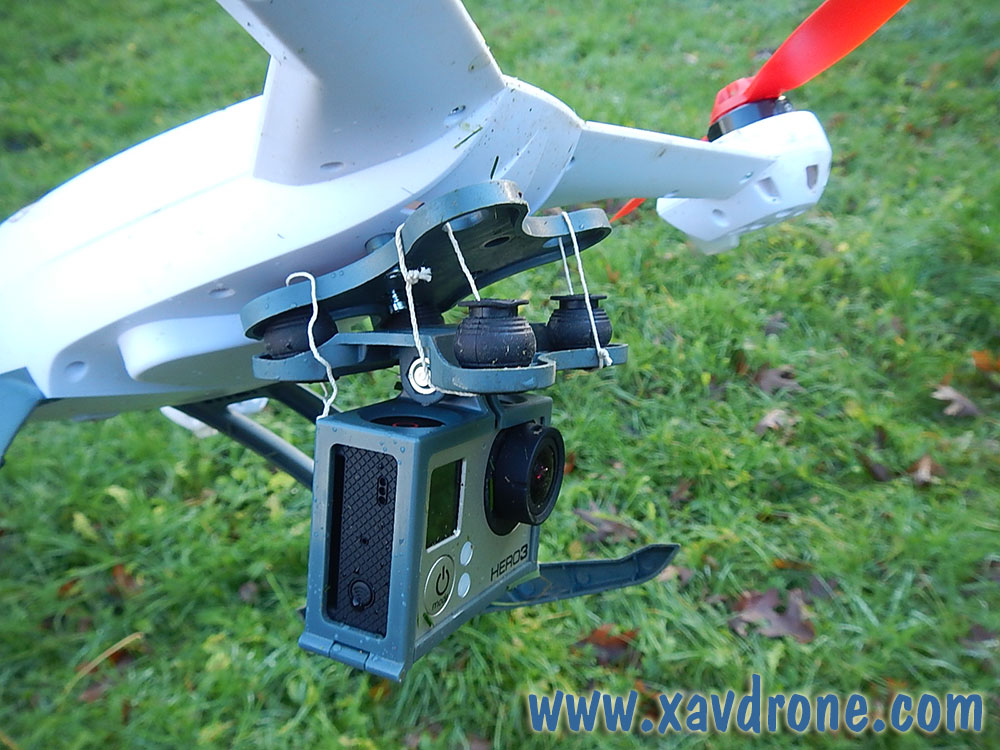

Pour l’instant ça se passe bien, regardez le fil à empêché que la caméra ne soit éjecté lors de l’impact !

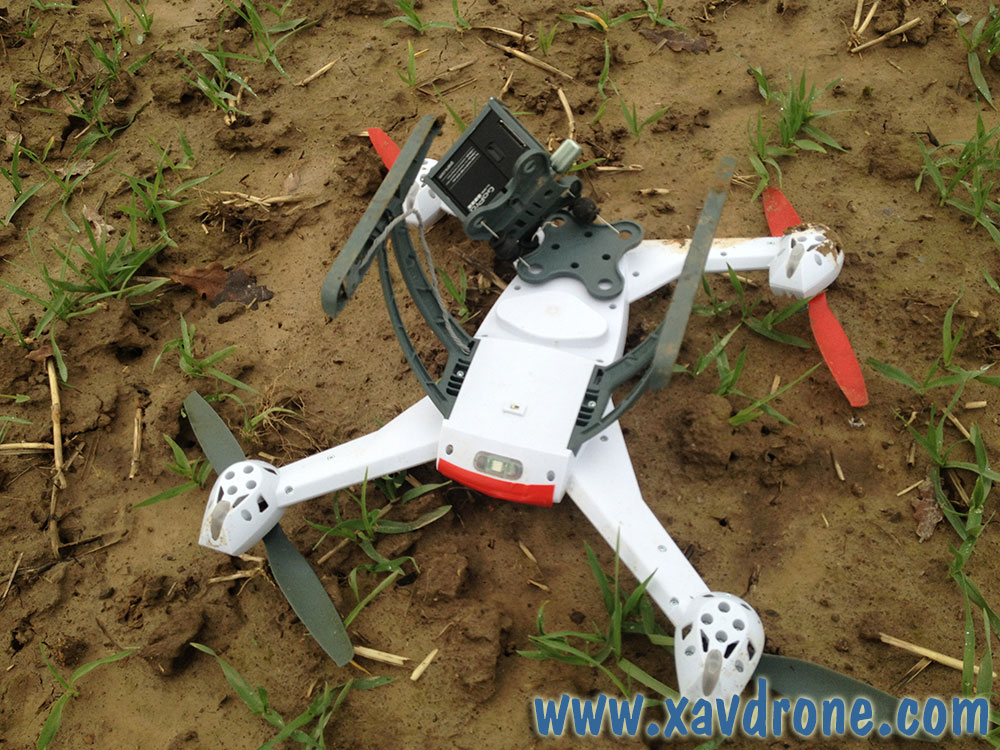

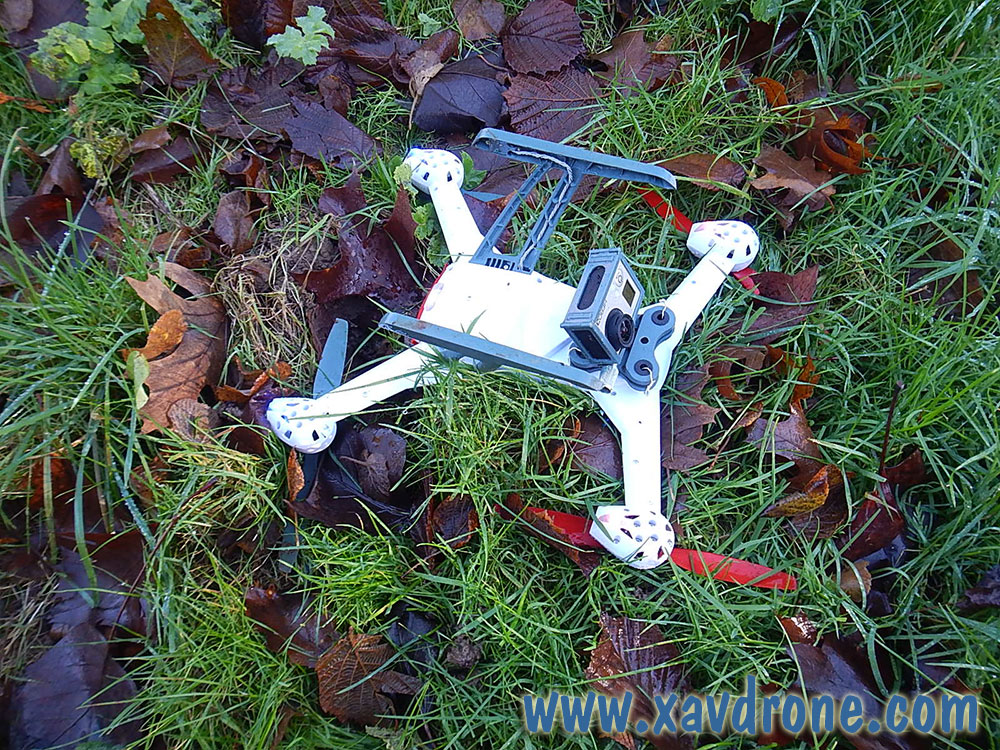

 crash 350 QX  crash blade 350 QX

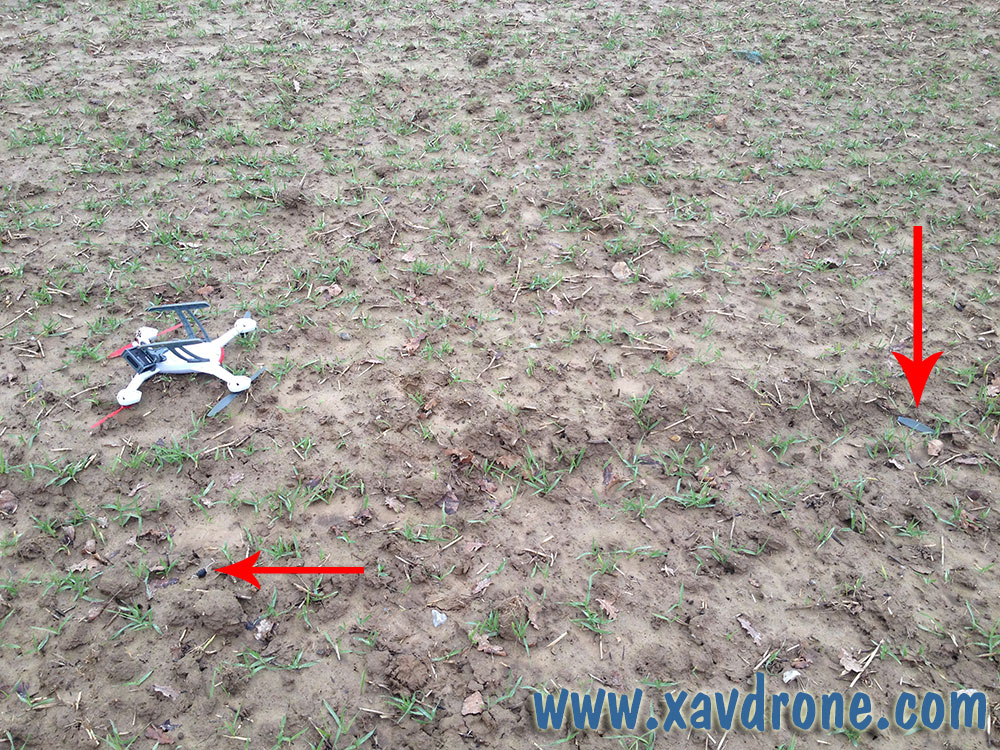

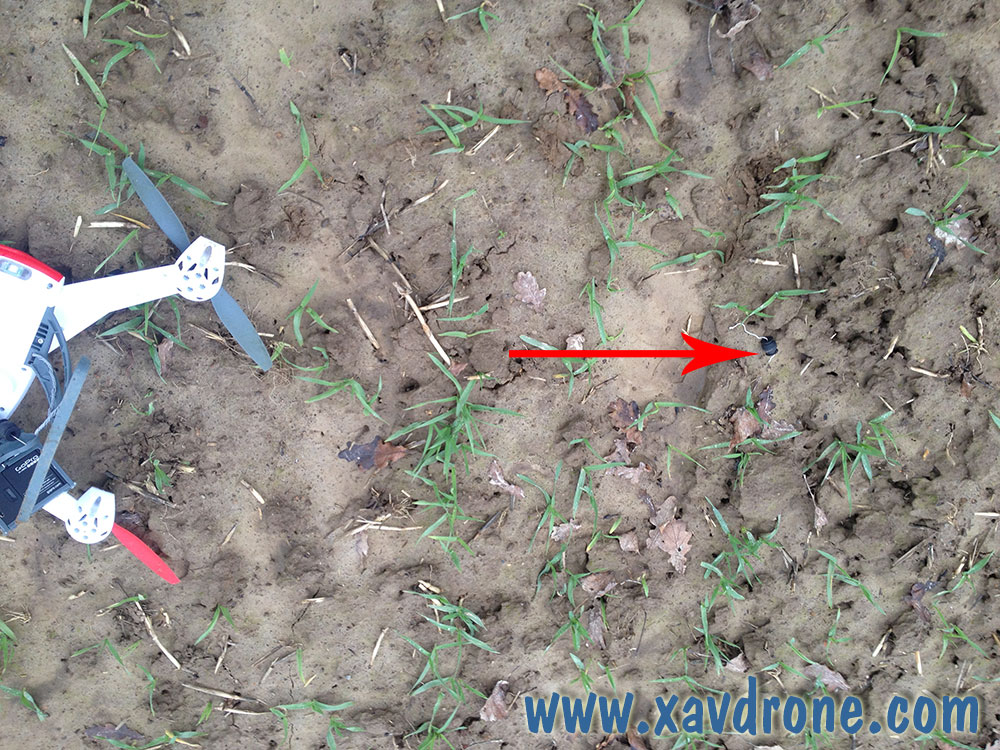

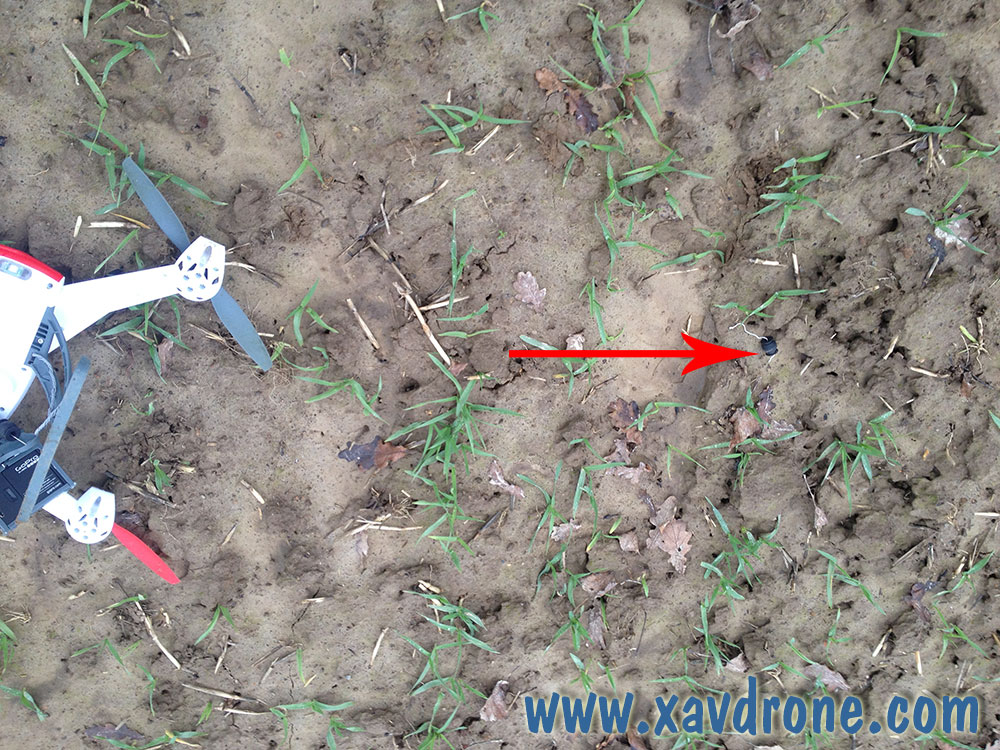

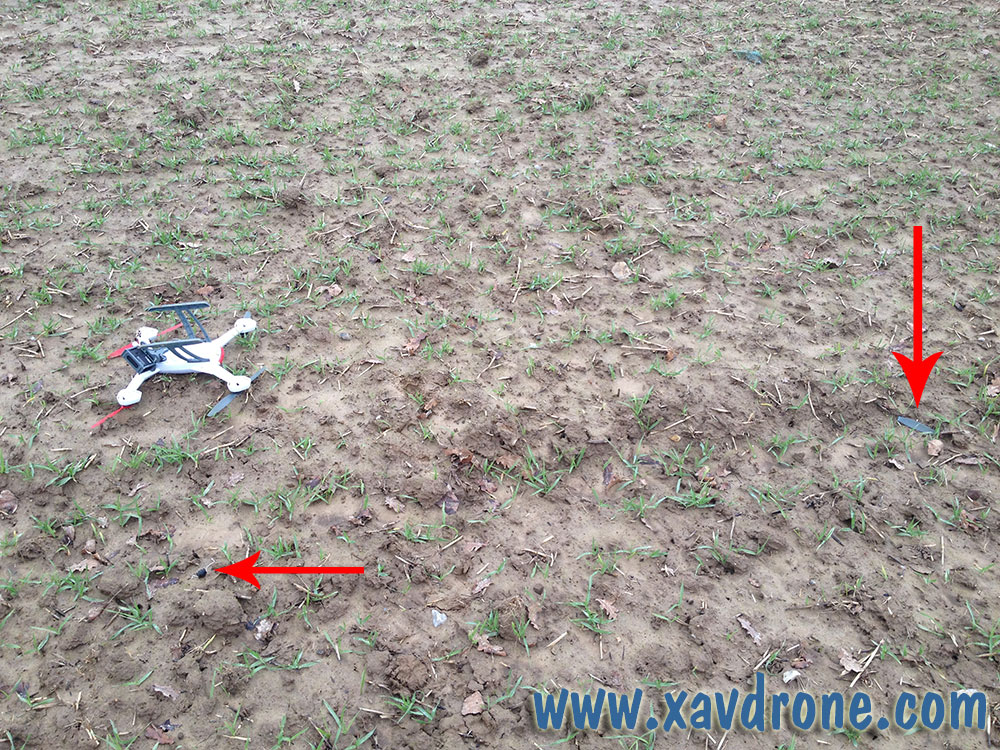

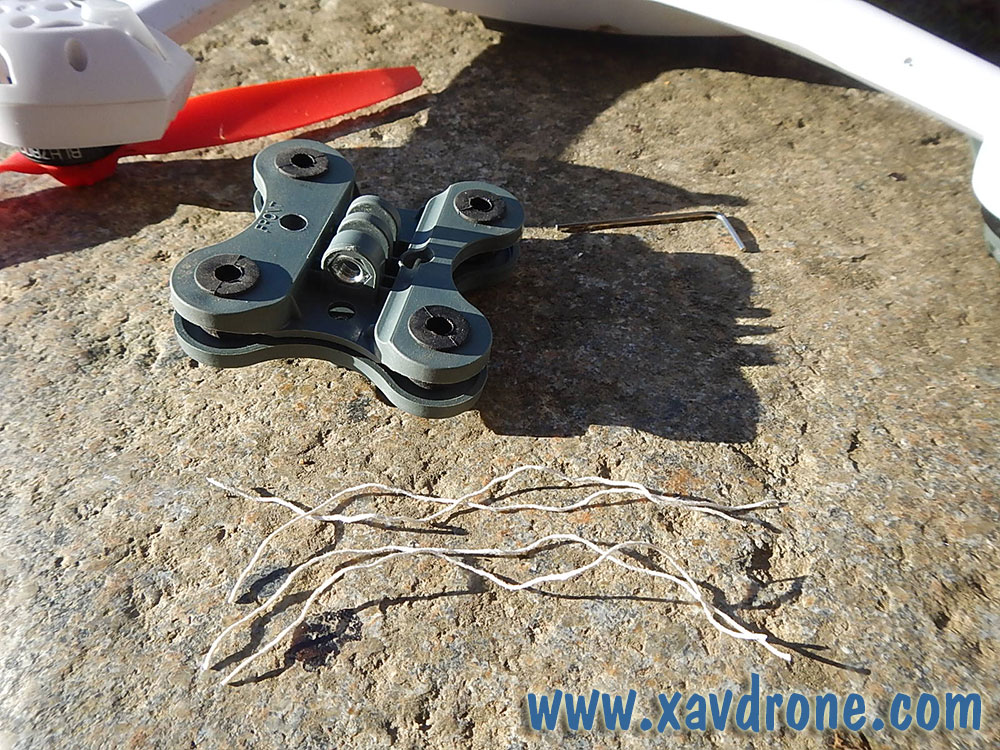

Lors d’impact vraiment très violent, le fil s’arrache comme vous pouvez le voir sur les photos ci-dessous et quelques silent bloc se retrouvent assez loin du drone (mais le fil permet de les retrouver plus facilement).

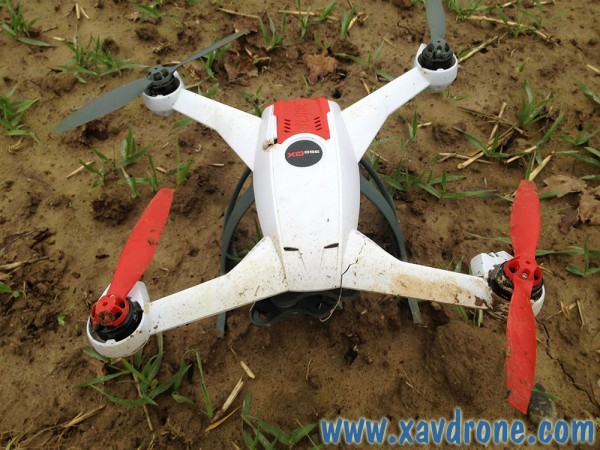

crash drone   crash de drones

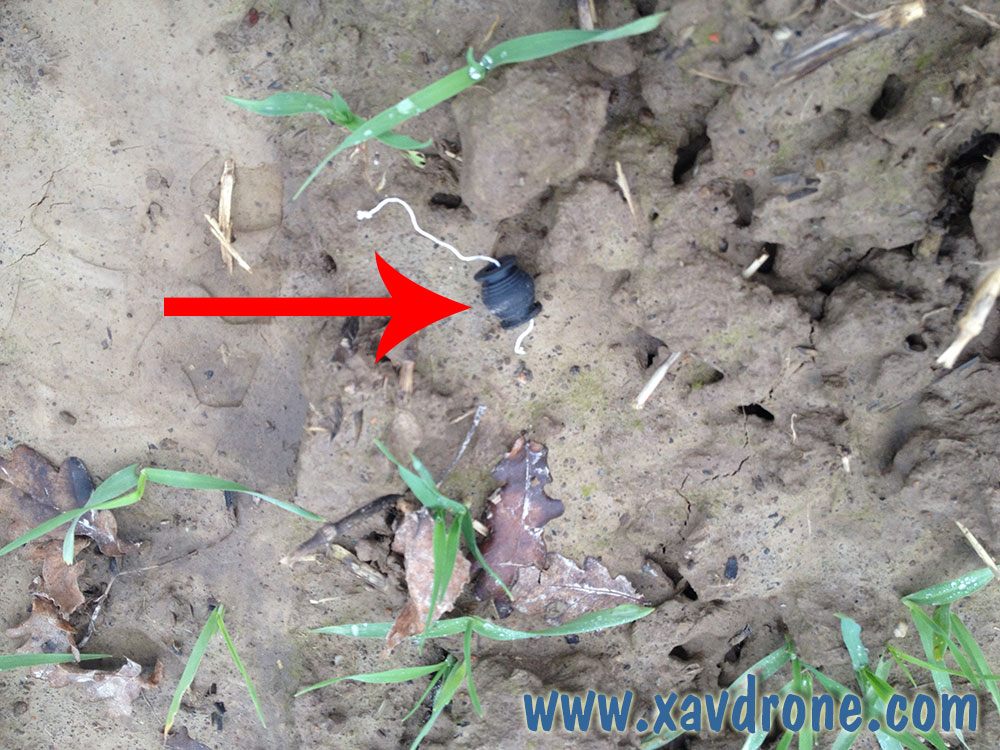

le fil permet de retrouver plus facilement…

damper 350 qx   BLH7818

et pour les plus septique ces photos vous montrent l’impact violent…

crash blade 350 QX

crash blade 350QX   crash 350QX avec gopro

Mais à quoi ça sert tout ça ?

Ces petits bouts de ficelles vous feront faire des économies car vous n’aurez plus besoin d’acheter

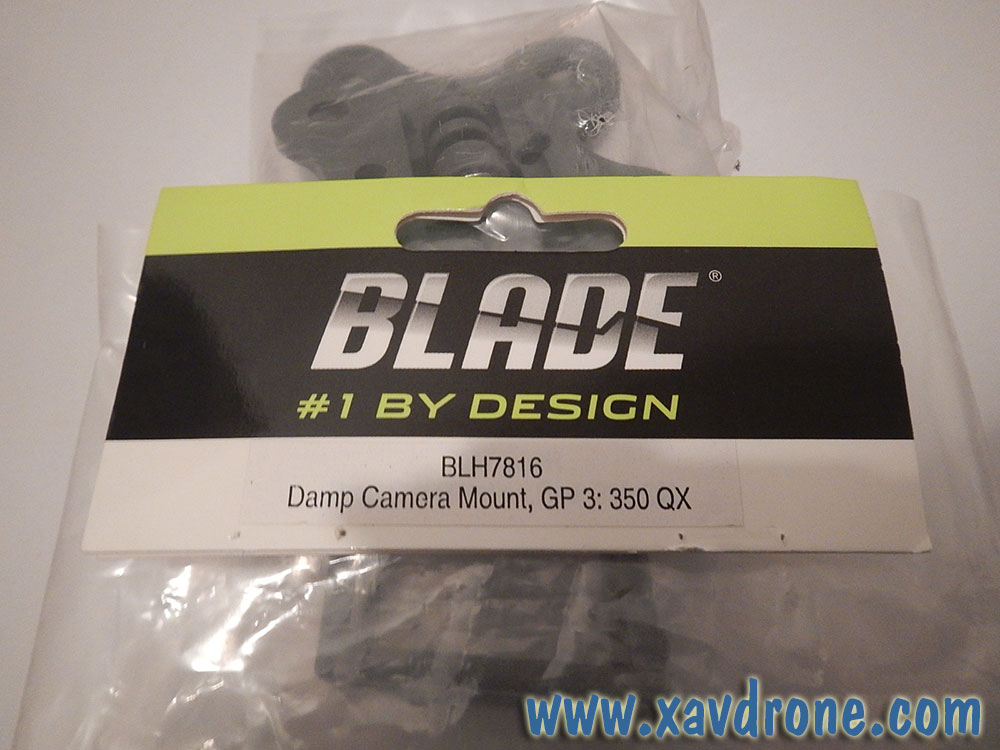

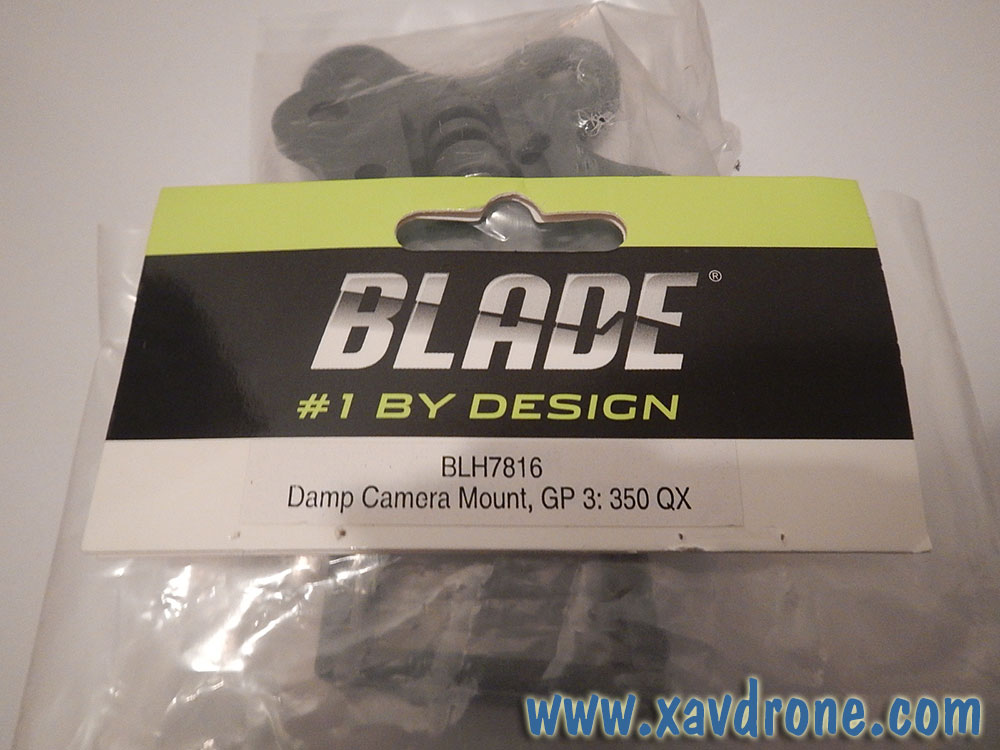

Le support de GoPro (Damp Camera Mount) : BLH7816

BLH7816

support gopro 350 qx en vente ici

support gopro 350 qx

ou les amortisseurs caméra (Camera Mount Damper Set) : BLH7818

amortisseurs 350 qx

amortisseurs 350 qx

ou pire, de perdre votre caméra ! (que ce soit une Gopro ou un autre model)

Et si le fil se casse ?

Comme vous avez pu le voir un peu précédemment, il est possible que le fil se coupe sous l’effet du choc alors pourquoi ne pas utiliser du fil de fer ou du rislan (collier d’attache pour les fils électrique) ?

Et bien pour un choc violent, le fait de mettre un fil permet de laisser la possibilité que celui-ci se détache pour éviter de tout arracher 🙂

La méthode de Pascal :

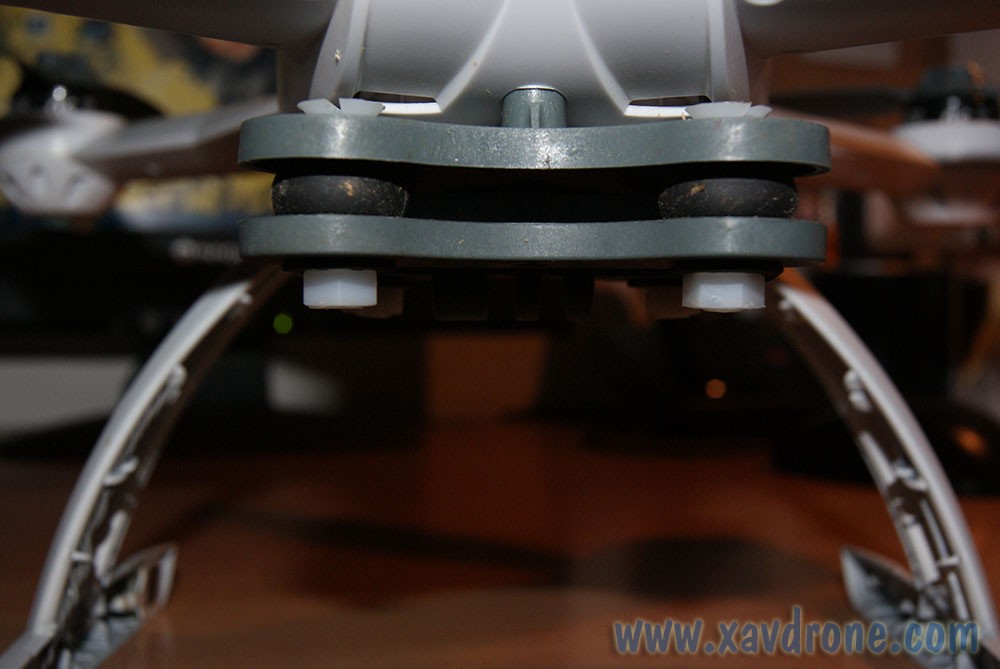

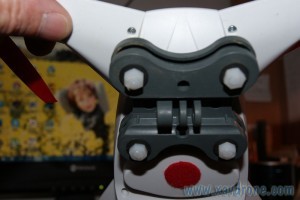

4 vis nylon diamètre 6mm( dans tous bon magasins de bricolage), faire une entaille avec une lame de scie a métaux dans chaque vis afin de faire fusible en cas de gros choque.

Ne pas serrer l’écrou à fond et laisser du jeu pour que les silents bloc puissent travailler.

Voici à quoi ça ressemble

fixation gopro  fixation gopro pour 350QX

fixation gopro pour 350 QX  gopro sur 350 QX

gopro sur Blade 350 QX  Mettre une gopro sur Blade 350 QX

Merci à Pascal (allias « Loulou22 » sur le forum), et pour les questions, on en parle ici

Pour plus d’informations sur le Blade 350 QX,

CLIQUEZ ICI

Post By xavdrone (249 Posts)

Testeur de drones, quand je vol ce n'est jamais en ligne droite, j'aime bien savoir si le drone, enfin le multi-rotors que je pilote est solide ou non !

Website: → Le pays du multi-rotors

Connect

2 réponses à Astuce Gopro pour 350 QX

  • A propos du spport gopro pour eviter la casse je vous preconise de percer la platine superieur au centre diametre 4 et visser sur le support inferieur une vis parker de 1mm et rondelle sans la serrer cela permet de sauver les meuble et reste discret tout en concervantla souplesse de lensemble
    Desole pas de photos salutations
