Mettre une caméra FPV sur un Mini Racer
2.1 (41.23%) 65 vote[s]

Voici comment installer une caméra FPV sur un Mini Racer, c’est simple mais quand c’est le premier on se pose des questions sur le montage…

Installation caméra FPV sur un Mini Racer

Vous venez d’acheter un Mini Racer, ou vous venez de terminer de le monter et vous voulez l’équiper en FPV, il vous faudra donc :

  • 1 émeteur vidéo (TX) avec son antenne (voir ici)
  • 1 caméra FPV

Attention cet article concerne l’installation d’une caméra dédiée au vol en immersion, pas de l’utilisation d’une Gopro ou d’une Mobius auquel on branche un TX.

Quelle caméra choisir ?

caméra FPV sur droneVous allez trouver des caméras FPV à un peu tout les prix, attention toutefois aux caméra qui semblent être « trop bon marché », selon où vous volez certaines ont du mal à passer d’un endroit sombre à éclairé et vous laisse donc quelques secondes un peu dans le noir dès le moindre petit contre jour et quand vous voyez un écran noir dans les lunettes vous êtes triste…

J’ai testé le drone d’un pote qui avait une caméra merdique et vraiment je suis content du choix que j’ais fait lorsque j’ai choisis la RunCam 600 TVL (elle est pas très cher, fiable et en plus il y a un OSD mais on en parlera dans un prochain article)

La caméra RunCam 600 TVL est EN VENTE ICI

La page sur la caméra RunCam 600 TVL est disponible ici

Avant d’installer votre caméra FPV je vous conseil de la tester avant en dehors du drone, on sait jamais et puis regardez dans quel sens il faut la mettre ça serait dommage de voir à l’envers… (pour le test je l’ais branché sur CET EMETTEUR)

branchement caméra FPV  branchement caméra FPV

Bien sur il existe pleins de méthodes pour mettre sa caméra FPV, mais quand c’est la première que l’on met on hésites, on sait pas trop comment la mettre, voici 2 méthodes différentes qui vous aideront j’espère à installer la votre.

Les 2 méthodes que je vais vous montrer ont été réalisé sur mon QA 250 (visible ici)

Méthode 1

Matériel nécessaire :

  • ruban adhésif double face en mousse
  • ruban adhésif double face pour isoler

Avec votre drone, vous avez peut être un support caméra de vendu avec, le souci c’est que votre caméra est trop petite  🙁

support camera

Pas de panique, avec un peu de ruban adhésif vous allez pouvoir être sauvé en quelques minutes.

De préférence, utilisez du ruban adhésif double face sur de la mousse (celui qui sert pour coller des miroirs); il est plus épais et amortira légèrement les secousses en plein vol.

Collez une bande en haut et une bas de votre support, et faites pareil sur la caméra (en mettant une bande de plus en haut pour relevé votre caméra, ou plus si vous avez besoin d’une grande inclinaison).

support camera FPV  camera FPV

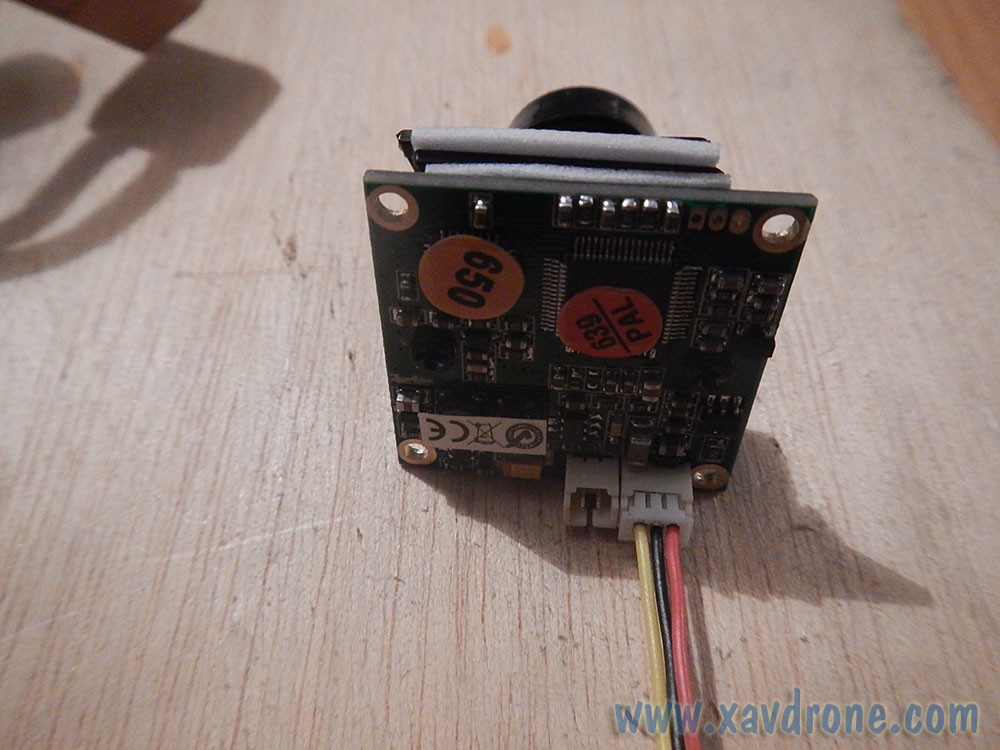

Voici la caméra

camera FPV  camera FPV

et de profil on voit qu’un côté est plus épais (pour donner de l’inclinaison)

camera FPV  camera FPV

et on colle sur le support

camera FPV

ensuite je vous conseil d’utiliser du ruban adhésif pour protéger et isoler les composants

camera FPV  camera FPV  camera FPV

Votre support est prêt il ne reste plus qu’à brancher les fils (si les prises sont compatible) ou à les souder.

branchement camera FPV  branchement camera FPV  branchement camera FPV

J’espère que vous aurez utilisé de la gaine thermo afin de bien isoler les fils

branchement camera FPV  branchement camera FPV

le support de la caméra se clipse tout seul dans le châssis du QA 250
(faut juste retirer la partie supérieure du châssis)

QA 250

Mettez un peu de vernis à ongles sur les vis (j’en ais toujours dans mon sac à mains comme vous le savez), je préfères éviter le frein filet car si vous avez besoin de démonter ça sera pas simple.

vernis à ongles  vis de drones

Et voici le résultat

camera FPV  camera FPV

pendant que j’y suis, petit conseil : mettez des riselans pour sécuriser votre caméra Mobius

mobius

Comme vous avez pu le constater la caméra FPV se met vite en place mais le défaut c’est que le bout de la caméra dépasse un peu du châssis et si comme moi vous aimez faire des bisous aux arbres alors c’est pas terrible, passez à la méthode 2…

Méthode 2 :

On va mettre plus d’angle à la caméra (car lorsque l’on accélère le drone se cabre et on voit que le sol) et surtout on va reculer la caméra pour qu’elle soit protégez en cas de choc frontal.

Matériel nécessaire :

  • 4 colonnettes (entretoises) en plastiques
  • 4 vis plastiques
  • perceuse + foret
  • ruban adhésif
  • lime ou dremel

Mes vis plastiques étant un peu plus grosse que les trous du support,
je les agrandis à l’aide d’un foret.

agrandissement support caméra

Si vous disposez de 4 colonnettes de même longueur, raccourcissez en 2 pour avoir une belle inclinaison de la caméra FPV, si vous avez 2 longueurs différentes c’est mieux

support caméra  support caméra

pour donner plus de style à votre futur boitier / support caméra FPV mettez du ruban adhésif comme sur les photos ci-dessous.

support caméra fpv  support caméra fpv

On met la caméra et on isole à nouveau le dos du circuit imprimé de la caméra FPV

support caméra fpv  caméra fpv  caméra fpv

on lime un peu les vis car sinon ça tape dans la colonnette du drone

caméra fpv  caméra fpv  caméra fpv

Et voilà le résultat, et l’objectif ne dépasse plus du châssis vous pourrez faire des bisous aux arbres !

Vous remarquez également que j’ai mis plus d’inclinaison sur la caméra FPV et sur la Mobius

caméra fpv  caméra fpv

Merci à Riddhi qui m’a donné les vis en plastiques et m’as inspiré cette méthode lors d’une rencontre avec les copains de l’AMR.
