Grace à Méganeura nous allons voir comment utiliser son Dromida Ominus avec une radio Spektrum, notez que c’est possible avec d’autres radios et d’autres drones…

Dromida Ominus et DX8

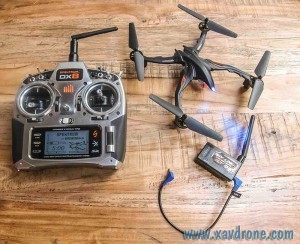

Faire voler son Dromida Ominus avec une Spektrum DX8 : c’est possible !

dromida ominus et dx8

Sur la premiere page du site Dromida,une ligne a attiré mon attention : 2.4Ghz, SLT.

SLT ( Secure Link Technology ) est un protocole de transmission, d’autres protocoles sont utilisés, tel le DSM 2 ou X par Spektrum , le T-FHSS chez Futaba ou encore le DSSS chez Walkera.

Malheureusement aucun n’est compatible.

Hors,il se trouve qu’un acteur du monde RC utilisant cette technologie Tactic, a développé un petit boitier Anylink2, qui,branché sur le port Trainer de votre télécommande,va permettre à celle-ci d’émettre non plus en protocole propriétaire mais en SLT.

Comment ça marche :

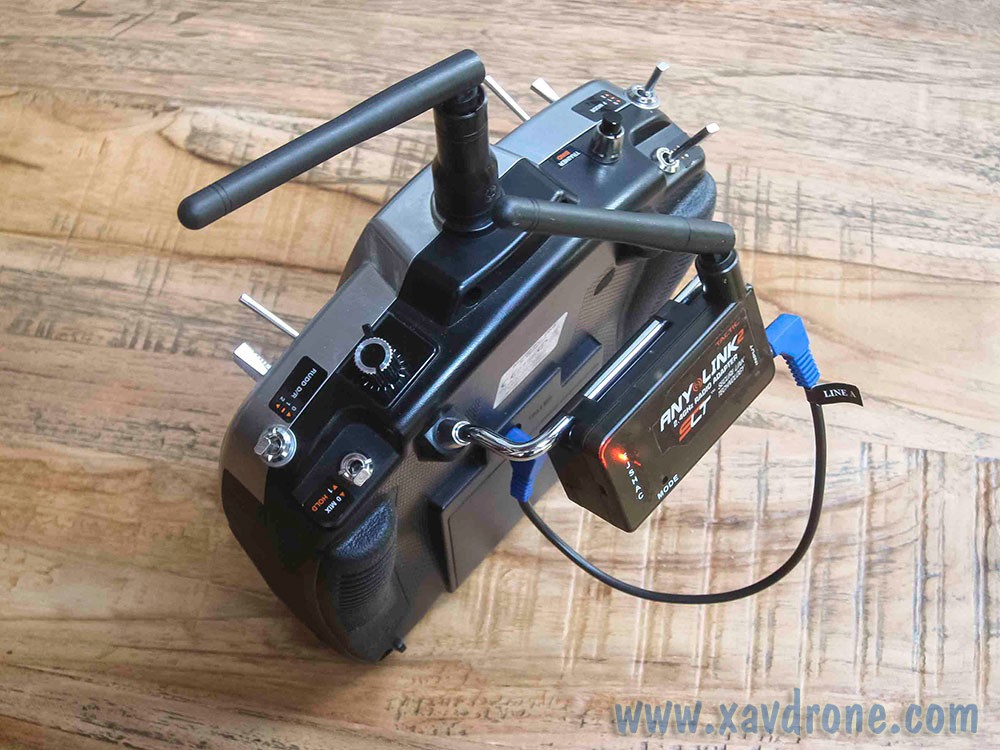

Vous branchez le cable jack sur votre télécommande éteinte,à l’aide d’un cure dent, vous appuyez sur le bouton MODE du boitier Anylink2 pour sélectionner le S de Spektrum, et votre radiocommande devient alors une boite à sticks protocole SLT.

Anylink2 :

  • Spécifications : TACJ2005
  • Fréquences : 2.403 – 2.483GHz FHSS
  • Nombre de voix : 6
  • Alimentation : 3,3-4,20 V, < 150 mAh (alimenté par une Lipo 1S, 3.7V 450 mAh)
  • Indicateur de tension : LED et son
  • Alarme pour inactivité : au bout de 5 mn
  • Alarme de tension faible : @3.25V (émission d’un son)
  • Sortie :  < 0.1 W
  • Dimensions : 68 x 37 x 25 mm
  • Poids : 46 grs
  • Requierement : radio avec prise DSC ou jack (prise écolage)

Source : www.tacticrc.com

Les avantages :

Vous créez votre propres setup et repoussez les limites de votre Ominus.

Ayant une Spektrum DX8,je vais vous expliquer comment procéder.

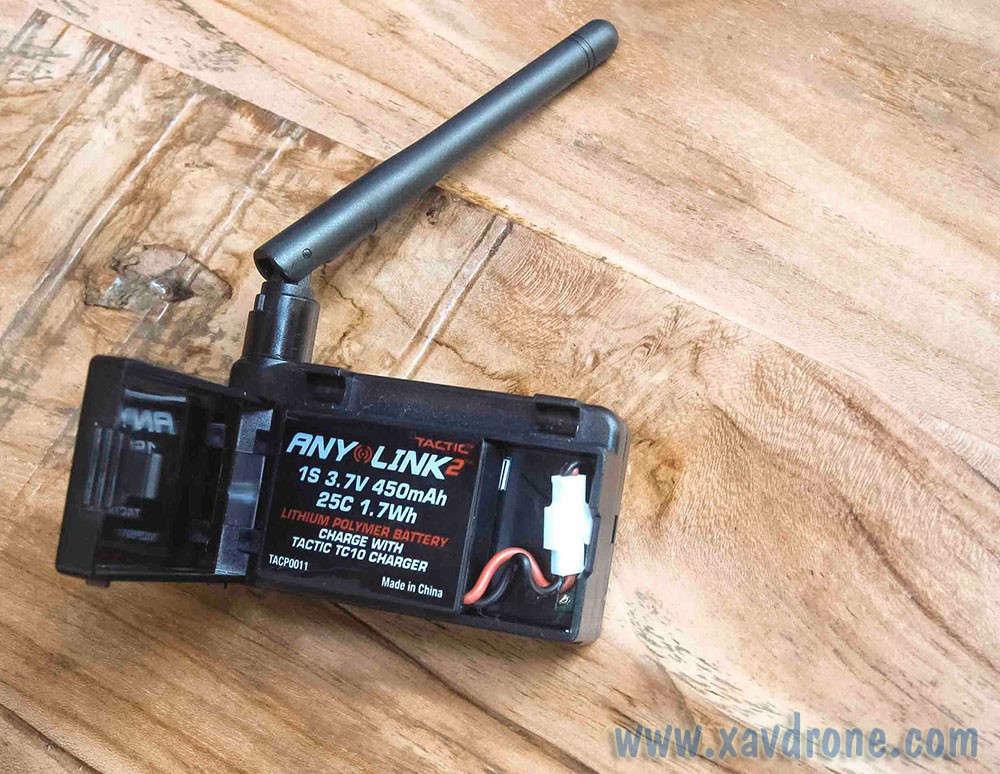

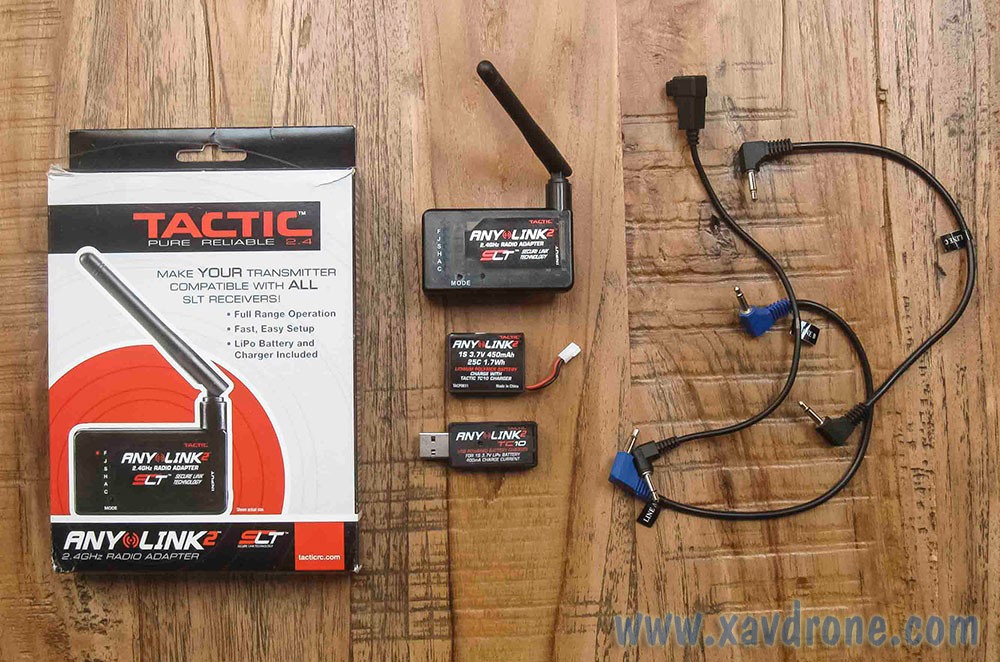

Le boitier est vendu avec 3 câbles ,dont un pour la DX8,une LiPo, et un chargeur.

boitier anylink  boitier anylink  boitier anylink

Je vous propose de télécharger mon fichier SPM prêt à voler ci-dessous et de suivre si vous le souhaitez, une explication des setup.

Dromida Ominus sur DX8
Dromida Ominus sur DX8
03DROMID.rar
Version: 1.0
1.5 KiB
96 Downloads
Détails

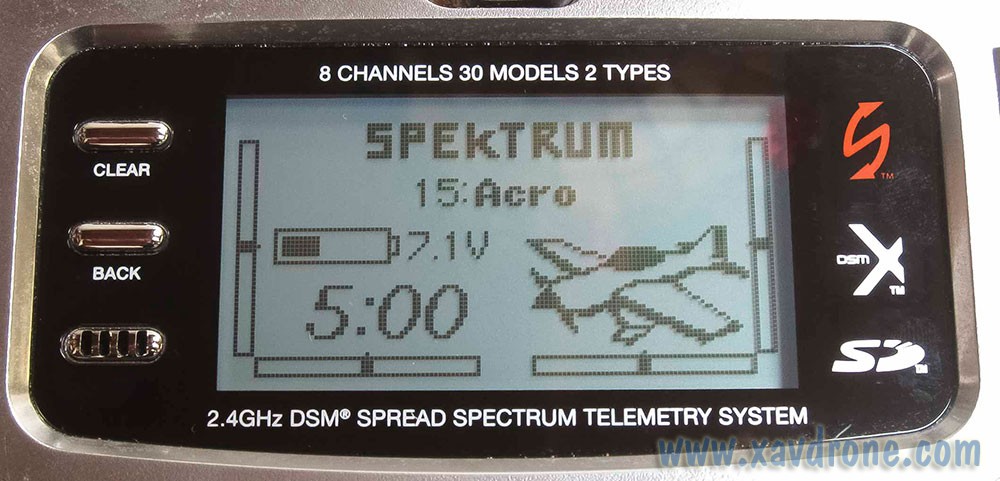

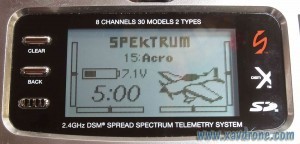

Il suffit de créer un nouveau modèle Acro sur votre DX8,

Programmation DX8

et de charger le fichier SPM via une carte SD.

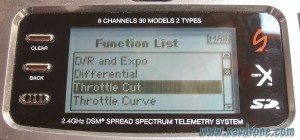

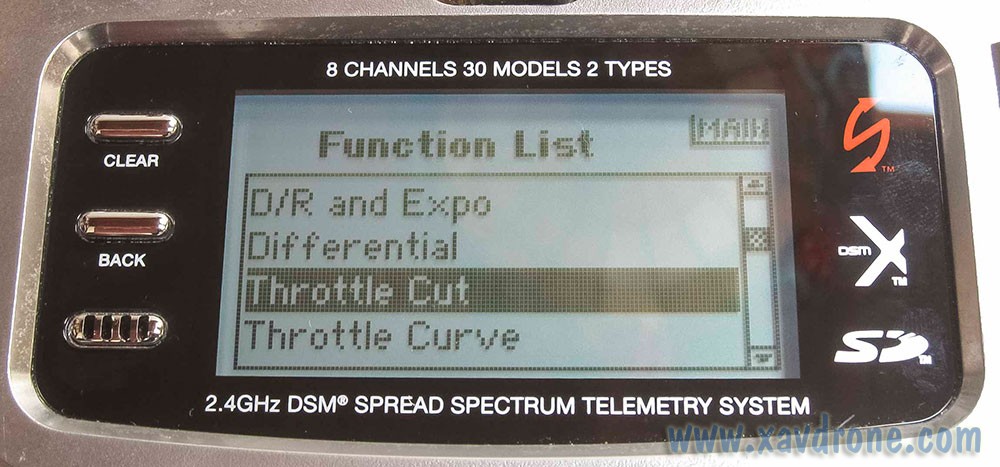

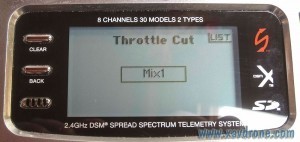

En allant des les menu de la DX8, vous remarquerez que j’ai attribué la coupure des moteurs à l’interrupteur MIX 1.

Cette sécurité me semble importante,mais vous pouvez également choisir un autre interrupteur.

setup DX8  setup DX8

Cela signifie que lorsque l’interrupteur Mix est positionné sur 1 les moteurs se coupent instantanément.

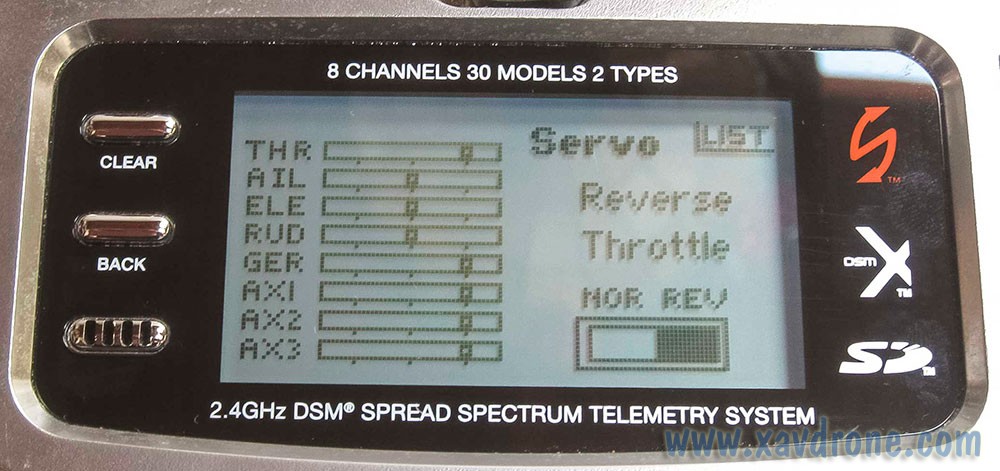

Dans le menu SERVO/REVERSE/THROTTLE , la commande Throttle est inversée ( gaz), sinon la position 0 sur le stick correspondra à ….100 %

setup DX8

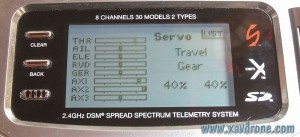

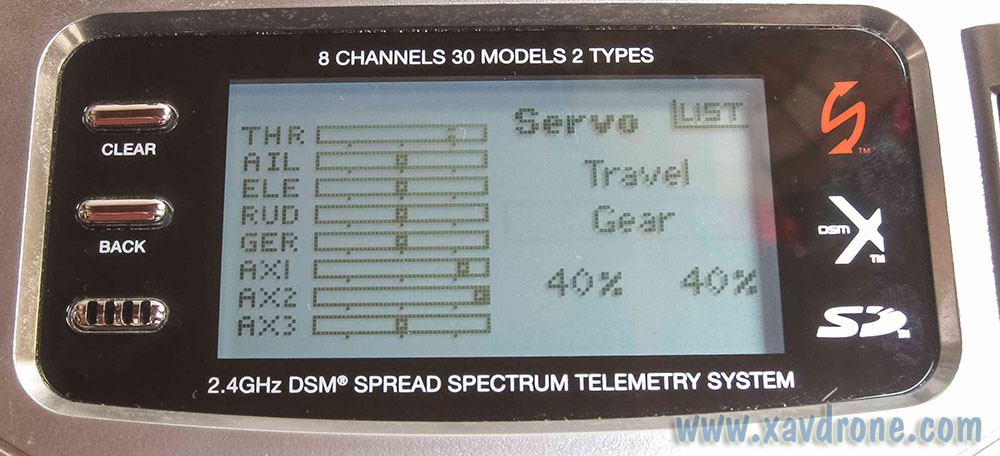

Dans le menu SERVO/GEAR les valeurs 40% 40% permettent lorsque l’interrupteur GEAR est placé sur 1 d’effectuer des Flips & Rolls sympathiques.

setup DX8

N’oubliez pas de le replacer sur 0 lorsque le flip est terminé !

La sélection des 3 modes de vol se fera via l’interrupteur F MODE.

  • Position 2 : mode calme
  • Position 1 : mode sportif
  • Position 0 : mode violent

Dans le menu :

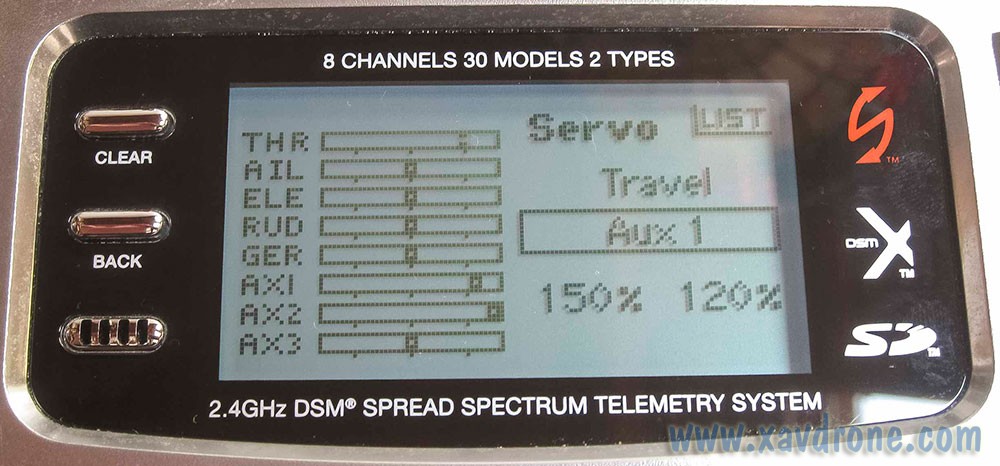

SERVO/AUX 1,j’ai trouvé que les valeurs 150% 120% permettaient un vol calme( F MODE position 2), attention si vous vous diminuez 120%, le quad entrera en autoflip !

setup DX8

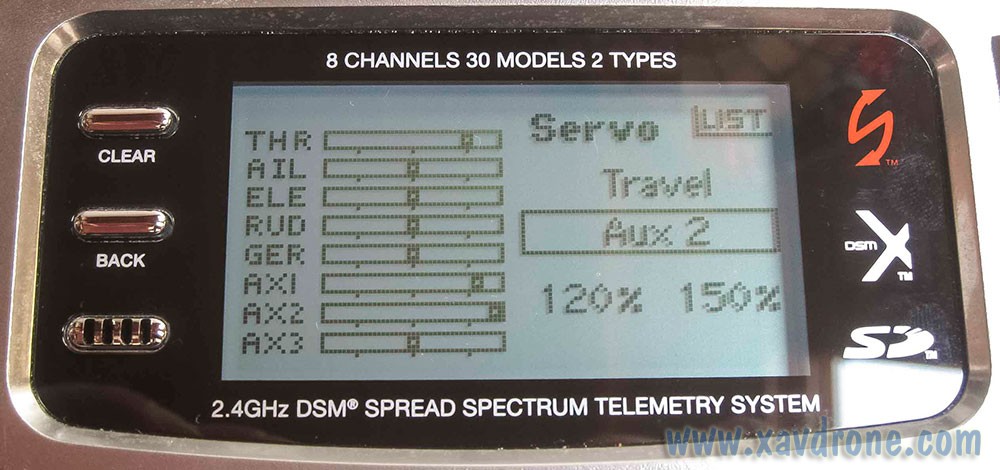

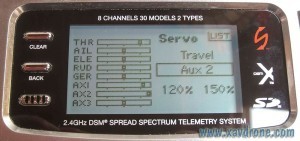

SERVO/AUX 2 : valeurs 120% 150% , si vous diminuez la valeur 150%, l’Ominus sera moins réactif ( F MODE position 1 ),

setup DX8

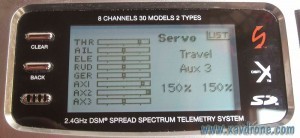

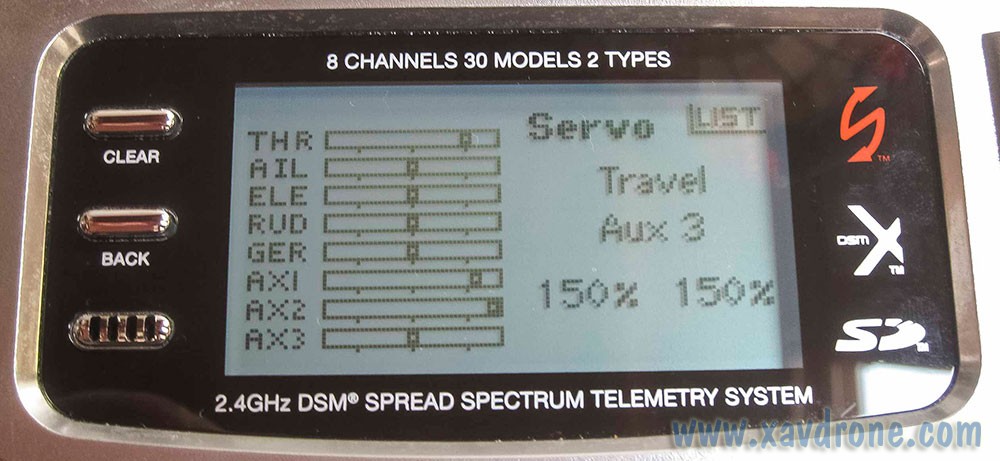

SERVO/AUX 3 : valeurs 150% 150% , si vous diminuez ces valeurs , L’Ominus sera également moins réactif (F MODE position 0 ),

setup DX8

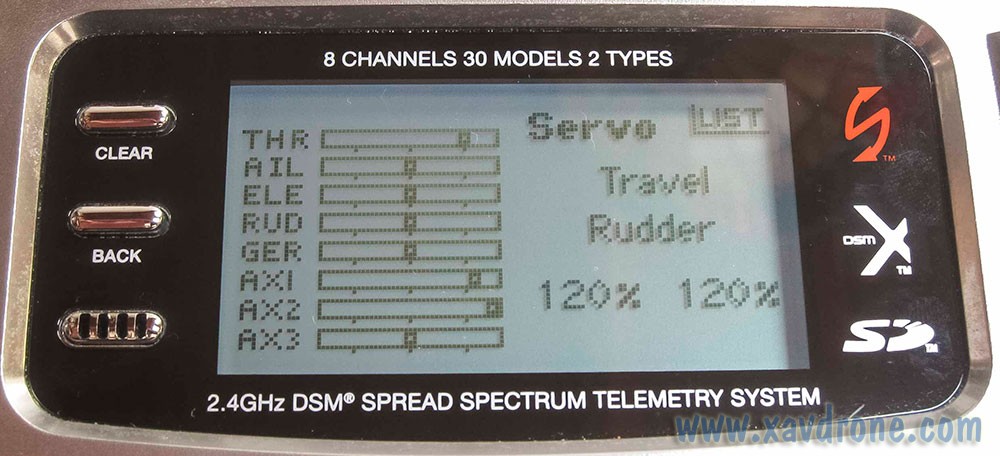

Et mon préféré : votre Ominus ne tourne pas assez vite ? augmentez les valeurs SERVO/RUDDER

setup DX8

Je ne l’ai pas fait, car je trouve que l’Ominus manque un peu de pêche, mais il est également possible de rajouter de l’expo !

Amusez-vous bien !

Tuto réalisé par Méganeura que vous pourrez retrouver sur le forum

Où acheter le boitier Anylink ?

Comme vous risquez d’être nombreux à me demander où l’acheter et bien je vous répondrais « je vous laisse chercher » car ce n’est dans aucune des boutiques partenaires…
