Montage E-Turbine
4.4 (88%) 5 vote[s]

Le E-Turbine, petit quad taille 270, est disponible depuis peu, sous différentes configurations. En kit à monter, avec ou sans caméra, ou en version montée également avec ou sans caméra.

Montage E-Turbine

C’est bien sûr la version à monter qui nous intéresse, car non content d’offrir un prix et un design attractifs, tout au moins différent, il s’avère très facile à assembler, ne nécessitant aucune soudure !

ATTENTION : toutes les pièces que vous verrez sur les photos sont des pièces d’origine mais uniques.

J’ai simplement voulu personnaliser ce petit baroudeur en laissant apparaître l’alu et le métal brut.

e-turbine

Nous allons commencer par ouvrir notre boite mystère…mais que peut contenir un si petit paquet ?

montage e-turbine  montage e-turbine

Tout est là, emballé dans des petits sachets individuels :

montage e-turbine

  • une plaque de distribution en G10
  • une platine supérieure en carbone
  • 4 supports alu anodisé pour cette même platine
  • 4 bras en plastique renforcé
  • 4 moteurs 2204 2300kv
  • 4 esc 12A ZTW Spider opto (pas de BEC)
  • un nez avant muni de 2 Led blanches 3 w
  • un strip Led arrière avec différentes fonctions de clignotement
  • un CC3D EVO dans un boitier alu, ainsi que le câble de raccordement au récepteur
  • un velcro pour attacher la LiPo
  • et en enfin toute la visserie.

Il vous faudra pour le montage :

  • vos clés Allen
  • du frein filet
  • 4 morceaux de scotch
  • 2 pads mousse anti vibration ( pour fixer la CC3D et le récepteur)
  • 4 petits Colson

Pour faire voler votre E-Turbine, vous aurez bien entendu besoin d’une radiocommande minimum 6 voies, de son récepteur appairé, et de quelques LiPo 3S 1300…1400 mAh prise XT60

Etes vous prêts ? alors nous allons pouvoir commencer notre assemblage.

La platine inférieure faisant office de plaque de distribution est munie de différents connecteurs

montage drone e-turbine

Il suffira simplement, au cours de notre assemblage, de les utiliser pour raccorder les différentes pièces et ceci sans soudure.

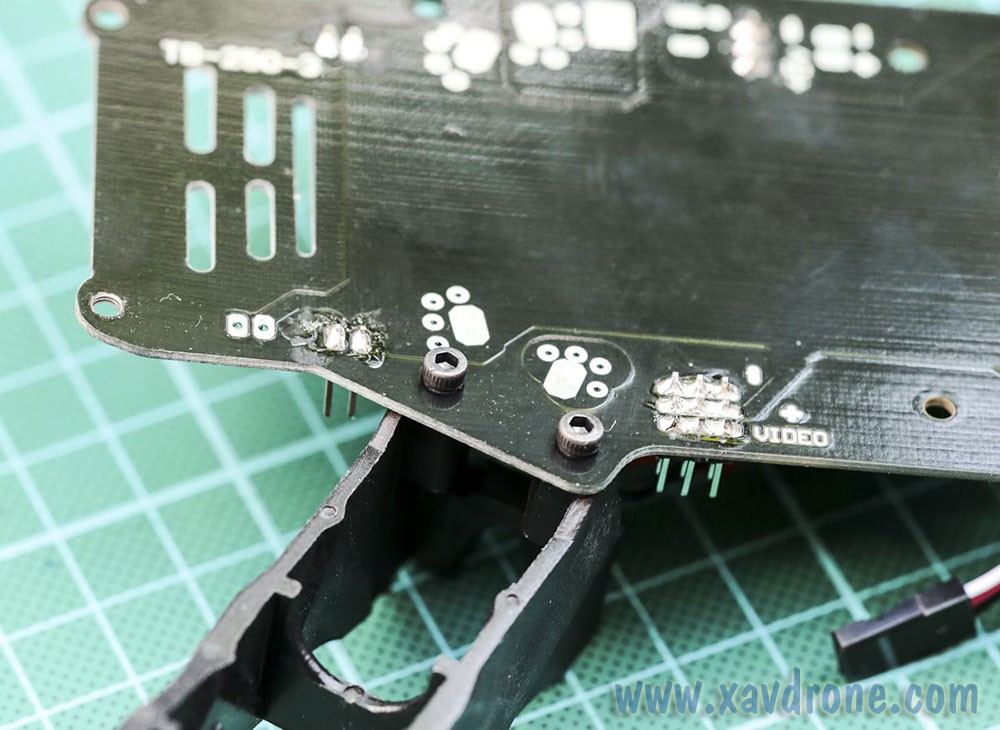

Nous commencerons par fixer les 4 bras sur celle-ci, à l’aide de 2 vis par bras (frein filet)

montage drone e-turbine

Ensuite, nous pouvons fixer les moteurs à l’aide cette fois de 4 vis par moteur (frein filet) en respectant l’ordre sur la photo ci-dessous

montage drone e-turbine

montage drone e-turbine  montage drone e-turbine

drone e-turbine  montage drone e-turbine

Il est temps de visser le nez et le strip Led arrière puis de connecter les petites fiches sur la platine en respectant la polarité.

drone e-turbine

…coller le récepteur, ainsi que la CC3D

montage drone e-turbine

Si vous placez la CC3D en avant, il vous sera possible d’utiliser des LiPo plus longues donc de plus grosse capacité.

Vous pouvez maintenant placer les ESC dans les bras,en faisant reposer le condensateur dans la gorge du bras et sa prise en dessous.

Vous pouvez également brancher les connecteurs rouges sur la platine.

montage drone e-turbine

Vient ensuite le moment du câblage et cette fois encore l’opération s’avère simple.

Il suffit de connecter le câble de la CC3D sur le récepteur, ici en PWM, en suivant l’ordre des fils.

Le premier (3 câbles) sur le port THRO du récepteur, puis les suivants.

Vous devrez également alimenter votre récepteur qui lui même alimentera votre CC3D grâce au BEC 5 V disponible sur la platine.

montage drone e-turbine  montage drone e-turbine

Pour finir, il n’y a plus qu’a connecter les ESC sur la CC3D , moteur 1 = output 1, moteur 2 = output 2, etc.

Un petit bout de scotch autour du bras permettra de maintenir le contrôleur ainsi que les câbles en place.

montage drone e-turbine  montage drone e-turbine

Votre montage est presque terminé !

Il est possible de grouper les câbles à l’aide d’un morceau de gaine thermorétractable non chauffée

montage drone e-turbine

Sur cette photo, j’ai collé une petite pièce en PVC qui sert à protéger la carte contre les chocs éventuels provoqués par la LiPo.

montage drone e-turbine

Et pour finir, la touche finale : le montage de la platine supérieure en carbone

montage drone e-turbine

ou celle en alu, qui ne nécessite pas les supports rouges.

montage drone e-turbine

Enfin la plaque de protection en mousse (j’en ai découpé une nouvelle dans de la mousse néoprène plus épaisse) car je trouve celle du kit trop fine .

montage drone e-turbine  montage drone e-turbine

Et voila, votre E-Turbine est prêt……. à être programmé.

Je vous laisse le temps, pour certains de le commander, pour d’autres de faire le montage… et pour moi de vous préparer un nouveau tuto détaillé en français, sur la programmation de la CC3D et le placement de la camera.

Les meilleurs monteurs seront récompensés par la possibilité de télécharger un fichier UVA que je vous ai spécialement programmé ! Et si des questions subsistent,retrouvez nous sur le Forum Faq – drone

e-turbine

A très bientôt,

Merci à Mazayrac pour le toilettage de texte.

Tuto réalisé par Meganeura en août 2014
