Patrick, allias « PsycoPatt » sur le forum nous présente son « Setup FPV sur un 350 QX2 pour débutant » par un article venu tout droit du Canada…

Setup FPV sur un 350 QX2

350 qx2 fpv

Le Blade 350 QX n’a pas été fait spécialement pour faire du FPV. Il n’y a aucune surface conçue pour fixer les composantes requises au FPV. Mais c’est possible et assez simple.

Je vous présente un setup simple pour débutants dans le domaine sans perçage.

Vous devez avoir, pour commencer, un Kit FPV (plug-and-play) sans aucune licence nécessaire.

J’ai choisi le Kit « FatShark Attitude V2 » Pour compléter le kit, vous aurez besoin d’un chargeur avec des sorties adaptées pour la batterie des lunettes.

fatshark v2  fatshark v2

fatshark atitude v2  batterie lipo

Vous avez besoin d’une batterie 3s 500mah ou 2s 800mah. Vous pouvez aussi, à l’aide d’une extension de fil

cables

Connectez les kit de FPV directement sur la batterie du QX mais il faudra percer le QX pour passer le fil.

Et vous aurez besoin de Velcro, de ruban adhésif double faces

adhesif

Sachez que vous pouvez installer les composantes où bon vous semble. J’essaie de vous montrer que c’est faisable 😉

Installation

  • Coller des bandes de velcro de chaque côté de l’interrupteur (on/off) du 350 QX et sur un des côtés (photos 5).

velcro sous blade 350 qx2  velcro sur blade 350 qx2

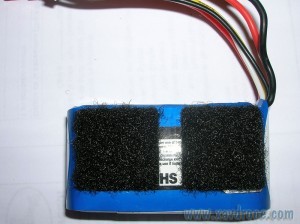

  • Coller du velcro sur les composantes.

matériel fpv  batterie lipo

  • Fixer la caméra avec ruban adhésif double faces sur le dessus le plus droit possible, dans le rond noir où c’est marqué QX2.

350 qx2

  • Installer le reste des composantes.

émeteur fpv  émeteur fpv

  • Établir les connexions en s’assurant qu’aucun fil et composante ne va heurter les hélices, en tournant les fils autour des jambes du QX. Vous pouvez aussi mettre un bout d’adhésif sur les fils pour bien les fixer. Il est possible de connecter la Gopro (si vous en avez une) directement sur l’émetteur et ainsi éliminer la camera sur le dessus. Par contre, il faudra un fil adapté. Mais’ il faut savoir que comme la Gopro est en HD format 16:9, il va y avoir des lignes noires en haut et en bas dans les écrans de la paire de lunettes parce qu’elles sont en format 4:3 et ne sont pas HD.
  • Connecter les batteries, vérifier que ça fonctionne et décoller!

blade 350 qx2 fpv

Vous pourrez faire facilement 30 min de FPV avec le setup proposé.

Aspect légal : Il vous incombe de vérifier les loi dans votre pays pour voler en FPV et concernant la transmission vidéo. Au Canada, vous devez avoir une licence de radio amateur pour émettre avec plus de 250mw.

Une petite vidéo faites avec cette configuration de vol

PLUS D’INFOS SUR LE 350 QX2 VISIBLE ICI

Post By psycopatt (9 Posts)

Habite au Canada et assez loin de Julie pour que Xav ne soit pas effrayé, j'aime réaliser des tutos vidéos, je vol en immersion et suis dans un club d'aéromodélisme
