Boitier fatshark pour piles rechargeables
3.8 (75%) 4 votes

Suite à l’article sur les différentes batteries Lipo, on m’a fait remarqué que c’était incomplet car il manquait le boitier fatshark pour piles rechargeables type 18650, du coup The Guitar Hero nous présente son boitier et le test.

Boitier Fatshark pour piles

Ce boitier pour piles rechargeables type 18650 et distribué par Fat Shark ressemble à s’y méprendre à une batterie « standard » Fatshark mais il n’en est rien. En fait, derrière la trappe se trouve un emplacement pour deux piles rechargeables li-on de type 18650 de 3.7 V chacune.

Boitier Fatshark pour piles  Boitier Fatshark pour piles

Perso, j’ai utilisé 2 piles que j’ai récupéré dans une cigarette électronique (2100 mah) ce qui explique la différence de couleur, mais vous pourrez trouver des piles de différentes intensités pour moins de 5 euros (marque Samsung)

piles rechargeables type 18650

Le boitier intègre un contrôleur de charge composé de 4 led bleues.

Boitier fatshark pour piles rechargeables type 18650

Les piles se chargent avec un chargeur dédié qui coûte une dizaine d’euros et qui s’utilise avec un chargeur mini usb comme celui des smartphones

Boitier fatshark  Boitier fatshark

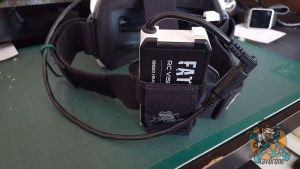

Le boitier est adapté au fatshark transformer en position verticale et aux lunettes fatshark en position horizontale grâce aux 2 encoches de chaque coté qui le maintiennent dans la sangle

Boitier fatshark pour piles  Boitier fatshark pour piles

Sur le boitier il y a une 2ème connectique QU’IL NE FAUT SURTOUT PAS UTILISER POUR RECHARGER LES PILES. C’est une alimentation pour le ventilateur anti buée des lunettes. Perso, je vais l’utiliser pour alimenter mon dvr externe eachine ev100 (7.4v)

dvr externe eachine ev100

Voici maintenant un test « alarm low battery » effectué sur le masque fatshark transformer. Le test compare une batterie 3s 650 mah avec le boitier fatshark en utilisant 2 piles li-ion de 2100 mah chacune. Volontairement je ne m’étale pas le sujet de l’autonomie, qui va dépendre de l’intensité choisie pour la batterie. (Juste pour info, 1h15 d’autonomie avec le boitier pour moi).

Dans le cas présent :

  • avec la batterie 3s, l’alarme se déclenche à 6.6 v avec des « bips » très rapprochés . L’image se coupe à 6.5 v soit 17 secondes plus tard = la marge de manœuvre est de 17 secondes pour venir poser le multi avant coupure, c’est très serré
  • avec le boitier 18650, l’alarme se déclenche avec des bips très espacés et l’image coupe 25 min après le premier bip. Le boitier est à 7v  la marge de manœuvre de 25 mn est confortable et laisse tout le temps pour terminer ses lipos

Merci à The Guitar Hero pour cet article, vous pouvez le retrouver sur le forum pour poser vos questions.

BOITIER FAT SHARK EN VENTE ICI

ps : spéciale dédicace à Crabos qui à demandé le test aujourd’hui même et qui l’a aussitôt
