Récepteur Lemon
4.5 (90%) 2 votes

Récepteur Lemon

Le récepteur Lemon est un récepteur (RX) 6 voies compatible avec les radiocommandes Spektrum.

récepteur Lemon Avant de commander il va falloir s’assurer de la compatibilité avec votre radio donc vérifiez bien si votre radio est en :

  • DSM2
  • DSMX

Si vous avez besoin de la version avec les PINs droites ou coudées.

Le récepteur Lemon est livré avec cavalier (un fil) qui permet d’appairer avec la radio, une fois appairé (Bind) il faudra retirer le cavalier et le ranger pour une éventuelle future utilisation (changement de radio par exemple).

Exemple de montage sur une Naze32

Voici où brancher les différents fils

branchement récepteur Lemon

La Naze32 (le contrôleur de vol) est livré avec une « grappe » de fils qu’il faudra connecter pour la relier avec le récepteur Lemon.

  • 1 côté avec un « bloc » comprenant tout les connecteurs (à mettre du côté naze32)
  • 1 côté avec 8 fils se terminant des prises (à mettre du côté Lemon)

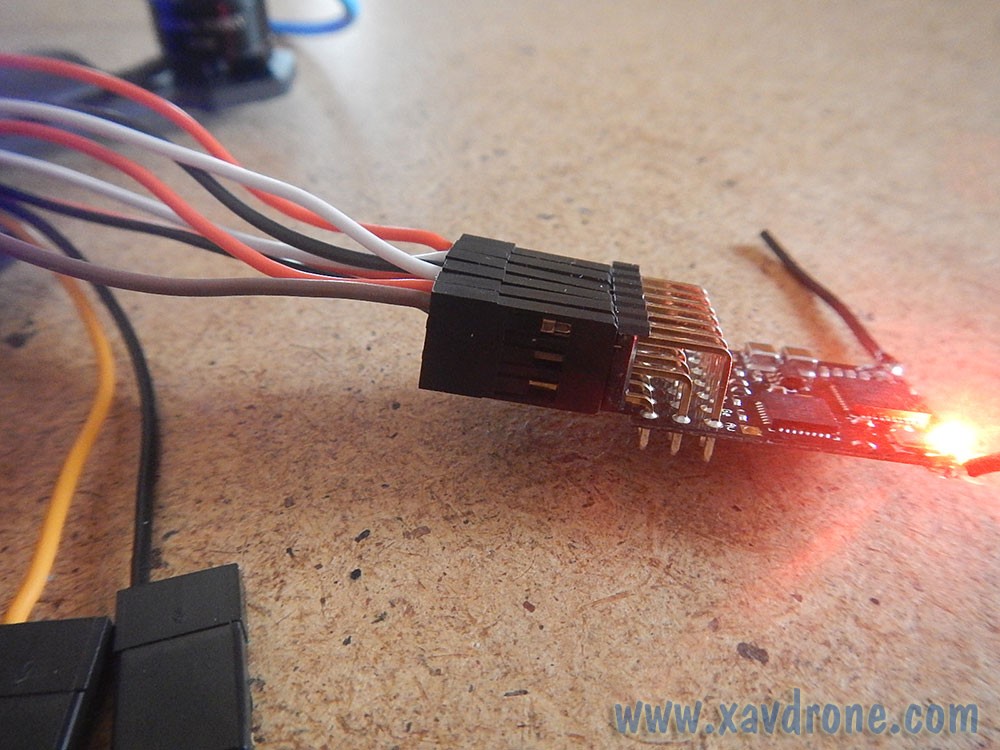

Côté Lemon

Voici quelques photos (attention les couleurs peuvent être différentes parfois)

récepteur Lemon  récepteur Lemon

2 des câbles ne seront pas utilisés
et le PINs pour le cavalier d’appairage doit être libre une fois appairé.

récepteur Lemon  récepteur Lemon  récepteur Lemon

récepteur Lemon  récepteur Lemon  récepteur Lemon

récepteur Lemon

Côté Naze32

Remarquez la flèche sur le plastique à gauche de la prise
et les numéro 1  2  3 sur la Naze32

récepteur Lemon  récepteur Lemon  récepteur Lemon

récepteur LemonAchat récepteur Lemon

Attention avant de commander, vérifiez bien si votre radio est en DSM2 ou en DSMX (c’est écris sur la radio)

  • RÉCEPTEUR LEMON 6 VOIES DSM2 (pin droits) : en vente ici
  • RÉCEPTEUR LEMON 6 VOIES DSM2( pin coudés ) : en vente ici
  • RÉCEPTEUR LEMON 6 VOIES DSMX ( pin coudés ) : en vente ici
