Tiny Whoop

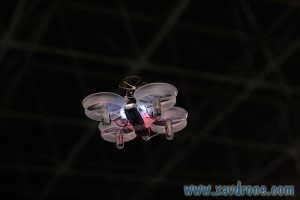

Tiny Whoop n’est pas une marque de drones, mais un « buzz » créé par la Team Big Whoop (aux USA) qui à modifié un mini drone Blade Inductrix en y ajoutant une caméra FPV et en remplaçant les moteurs par des plus puissant (de chez Warhouse).

Tiny Whoop  Tiny Whoop

Donc il faut un petit drone, équipé d’une carène qui protège les hélices (pour permettre de voler partout) et de pouvoir voler en mode accro !

Matériel nécessaire

Ou directement l’Inductrix FPV auquel on changera les moteurs : en vente ici

Tiny Whoop  tiny whoop

Fort de ce succès de nombreux « clones » du Tiny Whoop débarquent, attention ils n’offrent pas tous la possibilité de pouvoir voler en mode accro !

Montage d’un Tiny Whoop

Installation caméra FPV

Je vais vous montrer différentes méthodes sans ou avec soudure (ce qui est bien mieux). On commence par retirer le canopy de l’Inductrix et on choisit une mini caméra FPV.

tiny whoop

Attention, toutes les mini caméras FPV ne sont pas vendues avec la prise double permettant de relier la caméra à une Lipo sans avoir à faire de soudure. L’inconvénient est de poids en plus et pour ces petits drones le moindre gramme se ressent !

tiny whoop  tiny whoop

tiny whoop  tiny whoop

Si on est capable de faire 2 petites soudures alors mieux vaut souder les fils de la caméra FPV sur la carte mère du drone (attention à ne pas inverser le + et le -)

tiny whoop  tiny whoop  tiny whoop

tiny whoop  tinywhoop-10  tiny whoop

on prends du ruban adhésif pour vitre (grâce à sa mousse ça tiendra bien mieux)

tiny whoop  tiny whoop  tiny whoop

Notez que vous pouvez aussi coller la caméra FPV sur le canopy mais c’est du poids pour pas grand chose

tiny whoop  tiny whoop

Installation des moteurs

Pour que votre Tiny Whoop soit vif, il faut remplacer les moteurs par des plus puissants, que ça soit un Inductrix ou un Inductrix FPV le principe reste le même.

Photo ci-dessous : à gauche l’Inductrix, à droite l’Inductrix FPV

Blade inductrix  inductrix fpv

pour qu’on puisse se repérer, on mettra les drones à l’envers avec la prise pour la batterie vers soit et donc la caméra en face

blade inductrix  inductrix fpv

Dans cet exemple je vais changer les moteurs d’un Inductrix FPV

blade inductrix fpv

Plusieurs types de moteurs sont compatible avec des prix totalement différent (ça va de 8€ les 4 à 29 € les 4 selon les modèles)

  • 4 Micro moteurs warehouse (il existe plusieurs modèles, vous pouvez choisir entre « Medium » et « Fast ») : en vente ici ici chez Arcalide
  • 4 Micro moteurs Fast : en vente ici chez Studiosport

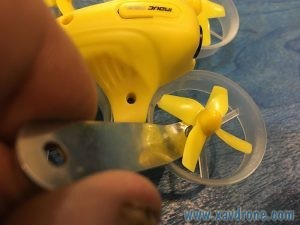

Commencez par retirer les hélices, attention la première fois elles tiennent bien et si comme moi vous avez des gros doigts, demandez à votre secrétaire (private joke), je vous avoue que j’ai cassé un châssis en retirant une hélice (oops, pas grave le tuto de réparation arrive).

Le mieux est d’utiliser un outils pour retirer les hélices sans risque, j’ai utiliser celui qui est vendu par Hubsan pour ses X4 pour faire levier, si vous n’avez pas vous pouvez également utiliser une fourchette comme je le montrais ici.

hélices inductrix  hélices inductrix fpv

Posez bien les hélices pour repérer leur sens car elles ne sont pas marquées.

Sous le châssis il y a un petit élastique transparent qui tiens le fil du moteur, attention à ne pas les perdre ils sont bien utiles. A l’aide d’une pince brucelles on repousse les moteurs comme sur la photo

tiny whoop  tiny whoop  tiny whoop

tiny whoop  tiny whoop

voici l’emplacement des nouveaux moteurs (notez les couleurs), alors que les moteurs d’origines semble être de la même couleur et bien non (il y a des blancs et des gris)

moteur tiny whoop  tiny whoop  tiny whoop

Vous pouvez comparez les photos pour remettre les votre si besoin

tiny whoop  tiny whoop

Vu d’extérieur, on a beau regarder on ne voit pas la différence,
impossible de savoir qui à les plus gros…. moteurs !

tinywhoop

Les batteries Tiny whoop

La batterie d’origine sur l’inductrix est vraiment très faible lorsque l’on rajoute une caméra, celle de l’inductrix FPV est un peu meilleur (Lipo 1S de 200 mAh) mais on peut trouver mieux pour augmenter la durée des vols…

Les tests sont en cours, on vous dira bientôt

lipo tiny whoop  lipo tiny whoop

FPV Race en mode Tiny Whoop

Il n’y a plus qu’à préparer les terrains de vols les plus fous et à voler entre amis !

tiny whoop  tiny whoop  tiny whoop

tinywhoop  tiny whoop

A bientôt pour les prochains tests
