7H3N1X nous propose une modélisation 3D de son Blade 200 QX : découvrez la conception et la réalisation de ce DIY

Je vous présente mon 200QX modélisé en 3D sur INVENTOR, puis créer sur mon imprimante 3D.

Pour la petite histoire, je voulais transformer mon blade 200QX pour voler en FPV, sur le fameux chassis RKH.

Mon cahier des charges était le suivant :

  • Voler 10min en FPV avec un kit FATSHARK TELEPORTER 3
  • Avoir un setup le plus propre possible
  • Rester dans une gamme de prix raisonnable

Suite à une recherche constante de diminution de poids pour atteindre mon objectif, j’ai commencé à remplacer le train d’atterrissage, créer mes propres supports pour fixer mon matériel sur le châssis etc…

Jusqu’à ce terrible jour ou à force de modif et de maladresse, j’ai fini par cramer une puce de ma carte-mère avec un court-circuit.

Heureusement j’ai eu la chance de tomber le même jour sur quelqu’un qui avais cassé son 200QX et qui vendais son électronique.

J’ai réussi à remettre ma carte d’origine en ordre et changer le composant brûlé, du coup j’ai eu l’idée de me construire un deuxième Blade 200QX avec.

Croquis de base :

blade 200 qx

Modélisation du châssis en 3D :

impression 3D du 200 qx  impression 3D du 200 qx

200 qx en impression 3D  200 qx en impression 3D de dessus

Les 3 configurations possibles :

Mode VOLTIGE :

200 QX mode voltige

Mode VIDEO :

200 QX mode video

MODE FPV:

200 QX mode FPV

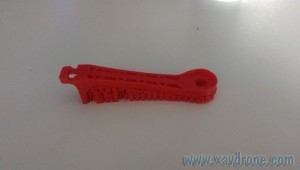

L’impression 3D :

impression 3D drone  impression 3D drone



Et le montage final :

blade 200 qx en 3D  impression 3D drone 200 qx

Verdict du poids 179gr. avec lipo d’origine, soit 14g de moins que l’original « 193gr. sur la même balance »:

200qx sur balance

Avec la LiPo 1200 mAh j’arrive à 190gr. Temps de vol presque 15min « principalement en stationnaire »

impression 3D drone 200 qx

Temps de travail environ 30 heures.

Merci à 7H3N1X que vous pourrez retrouver sur le forum

ps : c’est ici que tout à commencé
