Découverte du vol en immersion avec mon Blade 350 QX et des lunettes Fat Shark : installation simple et rapide que je propose de vous faire découvrir.

350 QX FPV et vol en immersion

vol en immersion

En toutes choses il faut bien commencer un jour, mais la pratique du FPV c’est une nouvelle étape lorsque l’on pilote des multi-rotors (ou avions), il existe tout un tas de matériels disponible et on ne sait pas trop si il sera adaptée ou non (il faut prendre en compte le poids, la puissance, la fréquence, la législation, etc.).

Si vous avez aucune idée de ce dont je parle, je vous conseil d’aller voir la page FPV/VOL EN IMMERSION qui résume les grandes lignes.

Le matériel :

Le matériel FPV à été mis de façon provisoire juste pour essayer le vol en immersion avec des lunettes, voici ce qui à été utilisé :

FatShark PredatorV2 RTF FPV Headset System w/Camera and 5.8G TX

blade 350 qx fpv

Le kit comprends FatShark PredatorV2 comprends :

  • lunettes Predator v2 VGA avec un récepteur 5G8 inclus
  • étui pour les lunettes, chiffon doux et autocollants Fat Shark
  • caméra ntsc cmos avec une lentille d’un angle large de 2,5 mm (100 degrés FOV)
  •  250mW, 7 cannaux, transmetteur 5G8,
  • cable aux (pour connecter un appareil externe pour voir/enregistrer)
  • antenne dipole  2X 5G8 3dBi dipole (émetteur et casque)
  • batterie  1000mAh 7V4 avec chargeur
  • manuel d’utilisation

Caractéristiques techniques du FatShark PredatorV2 :

  • FOV 25 degrés de diagonal, résolution VGA couleur, écran LCD
  • distance inter pupillaire : 63,5 mm (fixe)
  • sélection automatique NTSC/PAL (interlacé)
  • canal de réception :  <90dBm 5G8 7
  • consommation du casque :  7.4V: 140mA/290mA (fil / sans fil)
  • caméra NTSC CMOS avec une lentille de 2,5 mm (100 degree FOV)
  • transmetteur 250mW 7ch 5G8  (Fat Shark/IRC channels)
  • poids de la caméra embarqué (caméra, TX, antenne, adaptateur) : 42 g
  • consommation (caméra / TX) : 400mA @ 7.4V nominal

Mise en place sur le 350 QX :

La mise en place à pris que quelques minutes et un peu de ruban adhésif (et encore dans le doute j’ai mis beaucoup plus de ruban adhésif que nécessaire), bien sur on peut installer tout ça de façon plus « fixe » en perçant le fuselage, etc.

blade 350qx fpv  blade 350qx fpv  blade 350qx fpv

pour l’autre petit module, j’ai mis du ruban adhésif double face

blade 350qx fpv  blade 350qx fpv

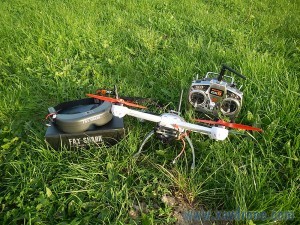

Voilà à quoi ça ressemble

350 qx et fat shark predator v2  350 qx et fat shark predator v2

Et voici à quoi ça ressemble

350 QX fpv  blade 350 QX fpv

blade 350 QX fpv  blade 350 QX fpv

C’est bon, donc on décolle !!!!

Vol en immersion

vol en immersionPour le vol en immersion avec des lunettes, le mieux est de vous assoir car très vite vous risquez d’être déséquilibré.

Bien sur je vous rappel que vous devez être 2 pour pratiquer ce type de vol (et vous devez même avoir une double commande pour que le second pilote puisse reprendre les commandes si besoin).

Si l’histoire de la double commande vous parait bizarre, on y peut rien c’est la lois (voir la rubrique législation) vous faites comme vous le sentez je vous aurais prévenu !

Par contre être deux c’est vraiment INDISPENSABLE, surtout quand on débute car on ne sait pas trop si le multi-rotors est à gauche ou à droite, si il est haut ou proche du sol, etc…

Ne croyez pas que c’est si simple, il faudra « vider » quelques batteries avant de se sentir un peu plus à l’aise et « autonome »

vol en immersion avec un drone

Quelques photos en vol

Bien sur quand on débute on ne tente pas de voler trop haut, mais pour tester les lunettes et le transmetteur on peut également mettre les lunettes sur les yeux de celui qui ne pilote pas et il vous dira si la vidéo décroche ou pas.

La photo ci-dessous à été prise au téléobjectif et pourtant le 350 QX n’est qu’un petit point dans le ciel…

350 qx

Aucun décrochage de la vidéo, donc c’est bon on tente l’aventure du vol en immersion avec les lunettes Fat Shark.

Pour commencer on vol près du sol (mais pas trop pour ne pas faire un crash)

vol en immersion à raz du sol  vol en immersion en rase motte  vol en immersion avec 350 qx

puis progressivement on pourra aller un peu plus haut

350 qx en immersion  350 qx en immersion  blade 350 qx en immersion

blade 350 qx fpv  350 qx fpv  vol en immersion avec drone

Et voici la vidéo (et oui on était 3 : 1 pilote + 1 co pilote + 1 caméraman)

Et la question que vous vous posez tous : est-ce que ça tiens encore dans la valise ?

La réponse dans la photo ci-dessous

valise blade 350 QX fpv

Merci à Cédric pour le prêt du matériel FPV
