Chargeur SkyRC
4.9 (97.78%) 9 vote[s]

Le chargeur SkyRC quatro permet de recharger 4 batteries Li-Po en même temps, c’est le chargeur idéal pour votre accus 1S !

Chargeur SkyRC Quatro

Je viens de découvrir ce chargeur il y a peu, déjà un membre du forum en avait parlé, puis un autre et puis un soir Jean-Luc (a mon club d’aéromodélisme) m’a montré le sien et là je n’ais pas pu résister !

Ce chargeur permet de charger des batteries Li-Po 1S, avec une puissance de sortie de 4W, son courant de charge est réglable de 0,1 à 1A.

Caractéristiques du chargeur SkyRC :

  • 4 ports indépendant pouvant être utilisés en même temps
  • 4 différents types de batteries peuvent être connectées dans chaque port
  • 4  indicateurs numériques à LED permettent d’afficher la capacité de charge et la tension de la cellule
  • LED indiquant le statut de charge et de fin de charge ainsi qu’un bip de fin de charge
  • charge ajustable de 0,1 à 1A
  • 2 types d’alimentation : 220 V ou 11-15 V
  • ventilation
  • protection maximale : contre les court-circuit, inversion de polarité y compris pour l’alimentation DC

prises skyrc  réglage skyrc

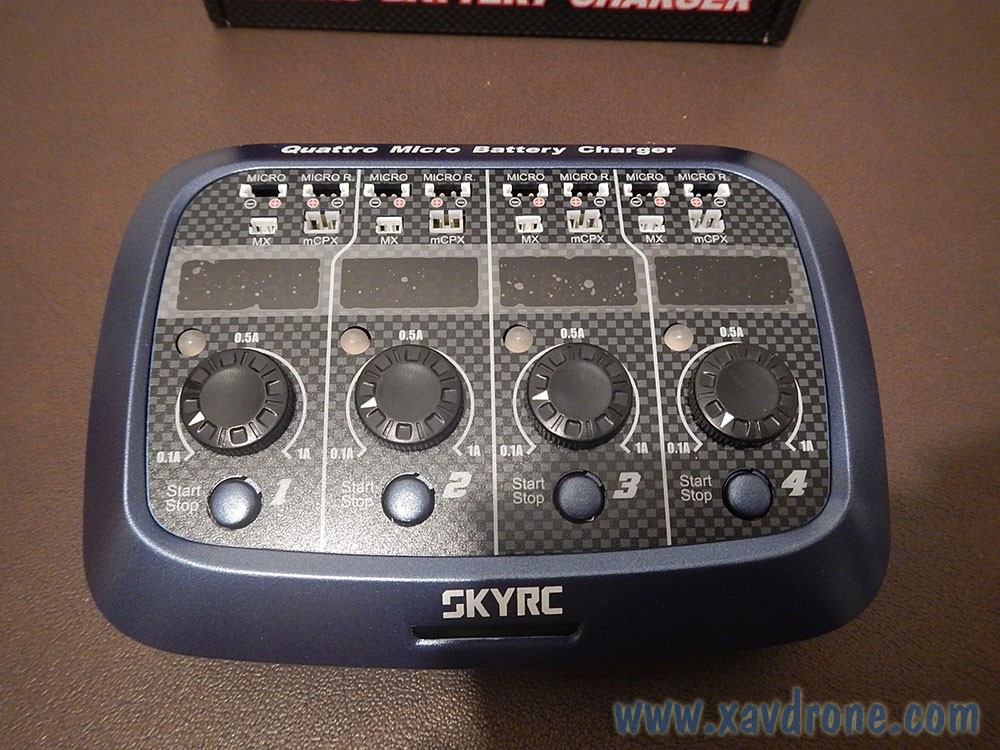

Présentation du SkyRC :

Livré dans une petite boite en carton avec la prise 220 V pour pouvoir être utilisé aussitôt (si vous voulez l’utiliser en « mode » DC il faudra acheter une prise allume cigare en option par exemple).

boite chargeur 4 batteries skyrc  chargeur 4 batteries skyrc  boite chargeur skyrc

  • dimension : 13,2 cm x 10 cm x H 4,4 cm
  • poids : 292,64 grammes (sans la prise 220 V) + 62,64 grammes pour la prise

chargeur skyrc quatro  skyrc quatro  skyrc quatro

Types de prises :

  • LOSI Micro
  • Walkera
  • MX
  • mCPX

Comment charger une Li-Po ?

La charge va être assez simple mais quelques principes important à retenir :

  • on peut charger 4 batteries en même temps mais qu’un type de batterie par voie
  • régler l’ampérage selon la batterie mise
  • il n’y a pas de bouton « marche/arrêt » on branche la prise pour allumer le chargeur

Dès que l’on branche le SkyRC, les LEDS vont clignoter et on va entendre un bip

1/ insérez les batteries dans les bons connecteurs et en respectant la bonne polarité (pas de panique il y a un détrompeur sur les batteries)

2/ sélectionnez l’ampérage en tournant le potentiomètre

exemples :

  • pour une batterie Li-Po de 150 mAh du Nano QX mettre 0,15
  • pour une batterie Li-Po de 380 mAh d’un Hubsan X4 FPV mettre 0,38

chargeur batterie hubsan x4  chargeur batterie hubsan x4 FPV

3/ appuyez et restez en pression sur le bonjour « start/stop » pendant 3 secondes, la LED va devenir rouge pour indiquer que la charge commence et vous allez entendre un long bip

chargeur batterie skyrc  chargeur batterie skyrc quatro   charge skyRC

4/ pendant la charge de la batterie, l’indicateur numérique indique :

  • la capacité de charge
  • la tension de la batterie Li-Po
  • le courant de charge

5/ la LED restera rouge tout le temps que la batterie charge

6/ pour arrêter la charge avant la fin, il suffit de rester appuyé 3 secondes sur le bouton « start/stop »

7/ lorsque la batterie est chargée vous entendrez un bip, la LED passera en vert et vous verrez « FULL » apparaître sur l’affichage

Remarque : si on appuie une fois sur le bouton « start/stop », l’afficheur numérique indiquera « FULL » + le courant de la batterie + la capacité de la batterie

charge batterie hubsan  charge batterie nano qx

et bien sure vous pouvez charger des batteries différentes (ci-dessous Li-Po Hubsan X4 et Blade Nano QX)

chargeur skyrc

Codes d’erreurs :

En cas d’erreur, la LED rouge clignotera 10 fois puis l’indicateur numérique affichera un code d’erreur :

  • code d’erreur 11 : cellule morte ou tension de cellule trop haute ou trop faible pour charger en toute sécurité
  • code d’erreur 22 : la polarité de la batterie n’est pas bonne
  • code d’erreur 33 : la connexion de la batterie n’est pas bonne
  • code d’erreur 44 : court circuit ou trop de courant dans la batterie
  • code d’erreur 55 : tension DC trop forte ou trop faible

code erreur 33 chargeur skyrc   code erreur 44 chargeur skyrc

Où acheter le chargeur SkyRC ?

Chez notre partenaire bien sur ! Attention selon où vous achetez il existe de nombreuses copies des chargeurs SkyRC

chargeur lipo 1s skyrc en vente ici

chargeur lipo 1s skyrc

Si vous voulez charger les batteries de votre Latrax Alias, Blade 180 QX ou autre
(toujours en 1S) il vous faudra des câbles adaptateurs comme ci-dessous)

cable bec jst micro

cable bec jst micro

 Si le câble ou la prise n’existe pas, fabriquez le :
CLIQUEZ ICI pour le Hubsan X4 Plus

chargeur hubsan x4plus
