Vous rêvez de monter votre propre drone DIY mais vous n’êtes pas un super bricoleur ? La Zigogne est simple et ne nécessite pas des compétences extraordinaire comme vous allez pouvoir constater.

Montage Zigogne

zigogne

La Zigogne est un FVP Racer de classe 300 (bon ok ça veut pas dire grand chose pour certain, pas de panique ça veut juste dire que c’est un drone fait pour les courses FPV et de l’axe d’une hélice à l’autre ça mesure 300 mm, le maxi pour les courses FPV…).

zigogneCe drone fait également partie des DIY (Do It Yourself : c’est à dire des drones que l’on monte soit même), même si il est tout à fait possible de commander une version déjà toute montée…

J’ai choisis la version DIY, il y aura donc plusieurs articles pour vous montrer les différentes étapes, et bien sure on va commencer par l’assemblage du châssis.

Assemblage du châssis de la Zigogne

chassis zigogne

S’installer bien tranquillement, prenez les pièces du châssis ainsi que les vis.

Check list

Déjà il faut commencer à identifier les différentes pièces et voir si on a tout (attention le châssis de la Zigogne à subi quelques améliorations et moi j’ai été super long avant de mettre en ligne)

De gauche à droite, sur les photos ci-dessous :

 2 lamelles de verrouillages / 4 bras carbone / 4 rondelles pivots

lamelles de verrouillage  bras carbone de la zigogne  rondelles pivots zigogne

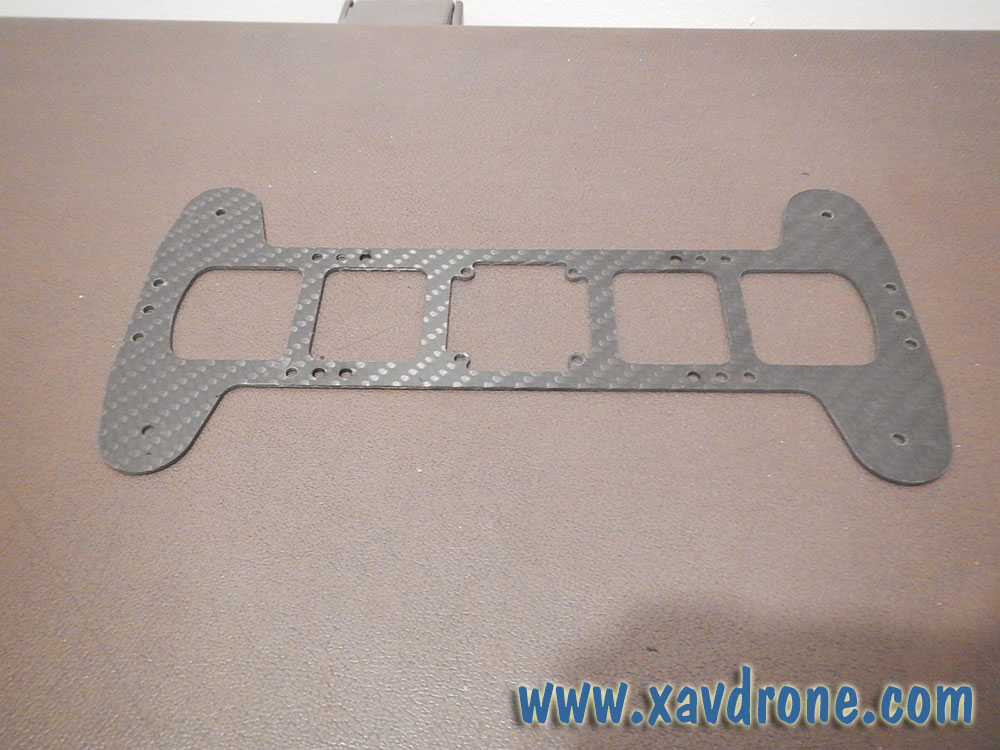

les 2 flancs / 1 platine ESC supérieure / 1 platine ESC inférieure

flancs zigogne  platine ESC suppérieure zigogne  platine ESC inférieur zigogne

1 platine batterie / 1 Xtension support Mobius (en option)

1 platine batterie zigogne  extension support mobius

(sans oublier les vis, que je vous monterais au fur et à mesure)

Montage du châssis

montage zigognePour éviter que les écrous ne se desserent, beaucoup conseillent de mettre du frein filet, si vous n’en avez pas vous pouvez utiliser du vernis à ongles, d’ailleurs ceux qui me connaissent savent que j’en ais toujours dans mon sac à mains (private joke).

Astuce : lorsque l’on a mis du frein filet il peut être très difficile de devisser, en cas de souci, si les vis ou écrous sont en acier il suffit de la chauffer (à l’aide d’un fer à souder) pour faire fondre le frein filet (démonstration ici sur le forum)

chassis zigogne

On pose 1 lamelle de verrouillage sur la platine ESC inférieure, puis on met la platine ESC supérieure et enfin on y met les 2 vis de 18 mm avec les écrous par lamelle comme sur les photos ci-dessous

montage zigogne  montage zigogne  montage zigogne

et ça donne ça

chassis zigogne

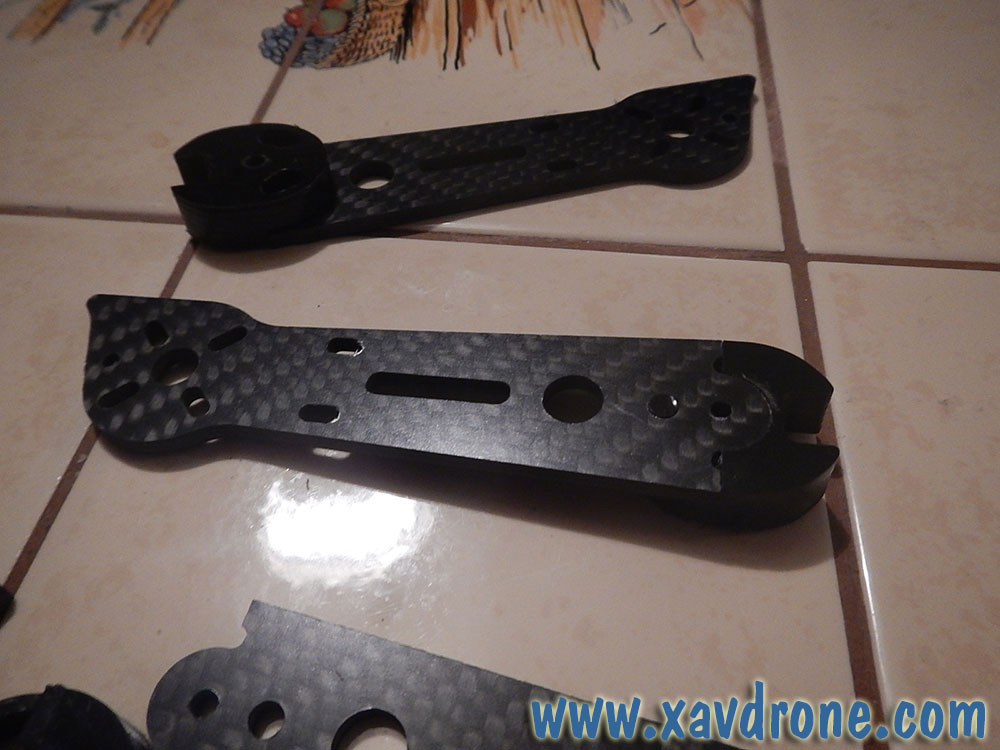

Maintenant on va monter les bras de la Zigogne. On prends les 4 rondelles pivots que l’on emboîte sur les 4 bras carbone

bras zigogne  bras zigogne  bras zigogne

puis on les fixe dans le châssis à l’aide des 4 vis 18 mm comme sur les photos suivantes

bras carbone de la zigogne  chassis zigogne  chassis zigogne

Et voilà et les bras de la Zigogne se replient facilement
(notez qu’il y a 3 positions différentes possible afin de régler plus ou moins dur le repli des bras de la Zigogne)

chassis zigogne  chassis zigogne  chassis zigogne et bras pliable

chassis zigogne et bras pliable  chassis zigogne et bras pliable  chassis zigogne et bras pliable

Maintenant voyons le montage des flancs de la Zigogne.

On prends les 4 vis de 22 mm pour fixer les 2 entretoises plaques et les 2 attaches flancs et on met 1 devant et l’autre derrière comme sur les photos

pieces zigogne  pieces zigogne  pieces zigogne

pieces zigogne  pieces zigogne  pieces zigogne

et on met les flancs

flancs zigogne  montage flancs zigogne  montage flancs zigogne

montage flancs zigogne  montage flancs zigogne

Puis le support caméra

Puisque c’est pour la caméra FPV vous aurez devinez qu’il doit être mis devant, l’inclinaison dépendra de vote type de pilotage, mais les vis permettent de régler l’angle facilement.

support caméra fpv  support caméra fpv  support caméra fpv

Montage de la platine batterie :

Rien de plus simple, il suffit de la clipser tout simplement dans les encoches prévues à cet effet

support batterie zigogne  support batterie zigogne

support batterie zigogne  support batterie zigogne  support batterie zigogne

Montage des pieds :

Les 4 pieds rouges se mettent très facilement, regardez les photos ça se passe de commentaires

pieds zigogne  pieds zigogne  pieds zigogne

pieds zigogne  pieds zigogne

Montage des accessoires (vendus en option)

Le bumper :

Une option à prendre sans hésiter et très pratique, qui s’installera très facilement également puisqu’il suffit de le clipser

bumper zigogne  bumper zigogne  bumper zigogne

Le support caméra Mobius

Il est composé de 4 silent blocs en caoutchouc et d’une platine rouge à fixer sur la platine batterie. Il y a 2 techniques (soit mettre les silent bloc sur la partie rouge soir sur la platine batteries), je trouve que la seconde technique est plus simple.

support mobius zigogne  support mobius zigogne  support mobius zigogne

support mobius zigogne  support mobius zigogne  support mobius zigogne

installation support mobius zigogne  installation support mobius zigogne  installation support mobius zigogne

installation support mobius zigogne  montage support mobius zigogne

Montage des entretoises de maintien :

Les mettre à l’aide des 4 vis de 8 mm (pour le milieu, 2 positions possible, selon si vous voulez mettre une grande ou une petite Lipo, soit au dessus ou au dessous de la platine batterie)

vis  montage zigogne  montage zigogne

Et voici le résultat

zigogne

Et vous pouvez également télécharger le PDF de ce tuto

Zigogne-montage-chassis
Zigogne-montage-chassis
zigogne-montage-chassis.pdf
5.5 MiB
840 Downloads
Détails

Prochain tuto : mise en place de l’électronique CLIQUEZ ICI
