Installation de l’électronique dans la Zigogne
5 (100%) 4 vote[s]

Après le montage du châssis, voici la mise en place de la partie électronique dans la Zigogne

Installation de l’électronique dans la Zigogne

Le châssis de votre Zigogne est monté (comme nous l’avons vu ici), nous allons mettre l’électronique (ça sera plus facile pour la faire voler).

Alors comme vous le savez, pas besoin de faire des soudures avec la Zigogone, tout est déjà pré-assemblé, mais faut quand même mettre les moteurs au bon endroit (je vous rappel que sur un multi-rotors 2 moteurs tournent dans un sens et 2 dans l’autres sens).

Le matériel :

électronique zigogne

Les moteurs

4 moteurs (des Emax 2300 kv pour ma part)

moteur emax 2300 kv

Vous avez 2 moteurs qui tournent dans le sens des aiguilles d’une montre et 2 dans le sens inverse :

  • cône de serrage argenté : moteur CCW 2 et 3
  • cône de serrage noir : moteur PLUS 1 et 4

moteur emax 2300 kv  moteur emax 2300 kv

moteur emax 2300 kv  moteur emax 2300 kv

Les ESC

4 ESC (contrôleurs de vol)

ESC zigogne

ESC zigogne  ESC zigogne  ESC zigogne

Carte de vol

Une carte de vol type Naze32 accro

naze32 zigogne  naze32 zigogne

Les fils / prises

1 cordon servo mal

cable servo mal

le cordon récepteur (version PPM)

fil sortie PPM

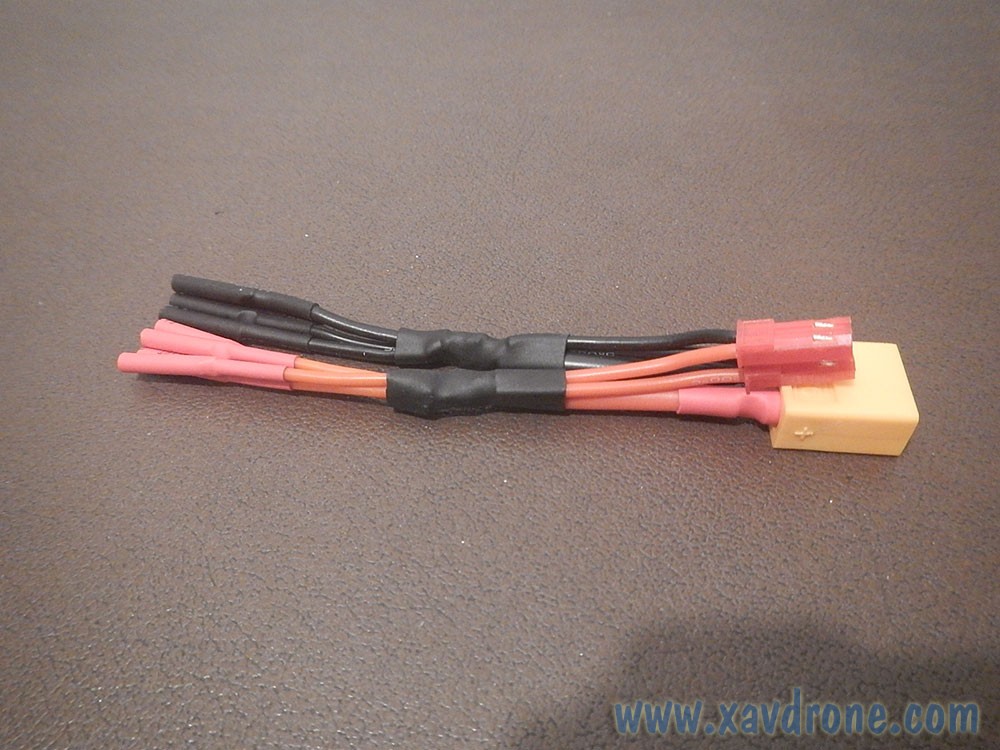

câble d’alimentation grappé

cable alimentation grappé pour zigogne  cable alimentation grappé pour zigogne  cable alimentation grappé pour zigogne

Connecter les fils entre eux

Maintenant que l’on a vu le matériel, nous allons relier les fils entre eux.

On prends les 4 moteurs et les 4 ESC

moteur zigogne  ESC zigogne

Rien de bien compliqué on emboîte les prises malles dans les femelles… (fils noirs)

connectique zigogne  connectique zigogne  connectique zigogne

et on répète l’opération pour les 3 autres moteurs

connectique zigogne  connectique zigogne  esc zigogne

La connectique de la carte type Naze32

carte naze32  carte naze32

Il y a 2 types de branchements pour raccorder au récepteur :

Branchement « classique » : avec la grappe de fils (comme sur les photos ci-dessous)

carte naze32  carte naze32

Branchement PPM (ou SBUS), beaucoup plus simple…
(vérifiez si votre récepteur et votre radio sont compatible)

carte naze32

De droite à gauche les moteurs n°1/2/3/4

carte naze32  carte naze32  carte naze32

et voici dans quel sens mettre le fil du côté récepteur
(vendu séparément, à choisir selon le type de radiocommande que vous avez)

récepteur orange  récepteur orange

Puis les fils rouge

grappe fil allimentation  grappe fils allimentation

connectique zigogne  connectique zigogne

Comme on est pas à l’abris d’une panne, vous pouvez tester l’électronique sans la mettre dans la Zigogne, puis vérifier le sens de rotation des moteurs

electronique zigogne  électronique zigogne

Mise en place dans la Zigogone

Les moteurs ont un sens de rotation donc pour bien les placer il faut savoir où les mettre, voici donc une photo de la Zigogone avec les sens de rotation et numéros de moteurs

chassis zigogne

Ma méthode de monter l’électronique en dehors du châssis de la Zigogne est certes un peu plus longue mais elle vous fera gagner du temps en cas de souci…

Les ESC vont être glissés entre les 2 « plateaux » (suivez les flèches)

zigogne

Les moteurs vont être fixés à l’aide des vis vendus avec les moteurs
(il y a 2 tailles dans la boite, utilisez les plus petites)

moteurs zigogne

Mettez une goutte de frein filet sur les vis pour éviter qu’elles puissent se déssérer,
à défaut du vernis à ongles fera très bien l’affaire

moteurs zigogne  moteurs zigogne  moteurs zigogne

après avoir serré les moteurs on met les ESC entre les 2 plateaux

moteurs zigogne  moteurs zigogne

et on re débranche pour passer les fils dans les trous
(perso j’ai débranché fil par fil pour être sure de remettre dans le bon sens)

moteurs zigogne  moteurs zigogne

on ressort les fils qui iront à la carte de vol type naze32

zigogne  zigogne

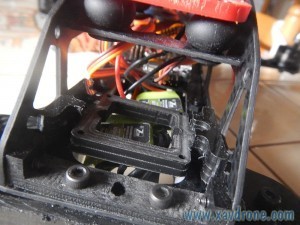

On prends les vis de 18 mm pour fixer la carte de vol

naze32

Pour plus de facilité je vous conseil de retirer les flancs, puis re brancher les fils

zigogne  zigogne

Il n’y a plus qu’à remettre les flancs

zigogne  zigogne

et votre Zigogne est prête à voler

zigogne

Le PDF est à télécharger ci-dessous

Zigogne-montage-electronique
Zigogne-montage-electronique
zigogne-montage-electronique.pdf
522.5 KiB
1210 Downloads
Détails

Autres liens :

Et à venir :

  • Mise en place d’un buzzer (indispensable pour un racer)
  • Paramétrage de Baseflight
  • Installation du système FPV
