Le Nano QX FPV c’est vraiment sympa mais si vous voulez lui donner le look d’un racer alors il faudra mettre un kit RKH, c’est pas très compliqué à mettre et voici comment faire.

Nano QX FPV RKH

RKH c’est l’abréviation de Rakonheli, bien connu pour ses châssis en carbone pour le Blade 200 QX, et bien forcément il fallait qu’un kit RKH sort pour le Nano QX FPV.

Bien sure ça n’à rien d’une nouveauté mais vous connaissez tous ma vitesse à mettre en ligne…. (ce kit à été monté le 18/04/2015 : oui il y a 8 mois et alors ?)

Présentation du kit RKH

Il s’agit d’un châssis en carbone avec des bras en alu pour le Nano QX et le Nano QX FPV.

nano qx fpv rkh  nano qx fpv rkh  nano qx fpv rkh

on ouvre la boite et on sort de la châssis

nano qx fpv rkh  nano qx fpv rkh

et on le pèse (5,64 grs avec les stickers)

chassis RKH  chassis RKH

alors que le châssis d’origine pèse que 2,84 grs et 3,60 grs avec le canopy

chassis nano qx  chassis nano qx

Démontage du Nano QX FPV

Forcément avant de pouvoir mettre le châssis en place il va falloir démonter celui d’origine, ça n’à rien de compliqué mais les vis sont petites alors installez vous bien, si les vis tombent elles sont pas faciles à trouver par terre.

On commence par retirer les hélices du Nano QX FPV et son canopy

nano qx fpv  nano qx fpv  nano qx fpv

On prends un petit tournevis cruciforme et on retire les 2 vis qui tiennent le support de la caméra FPV, puis on décolle la caméra qui tiens qu’avec un ruban adhésif double face

démontage nano qx fpv  démontage nano qx fpv  démontage nano qx fpv

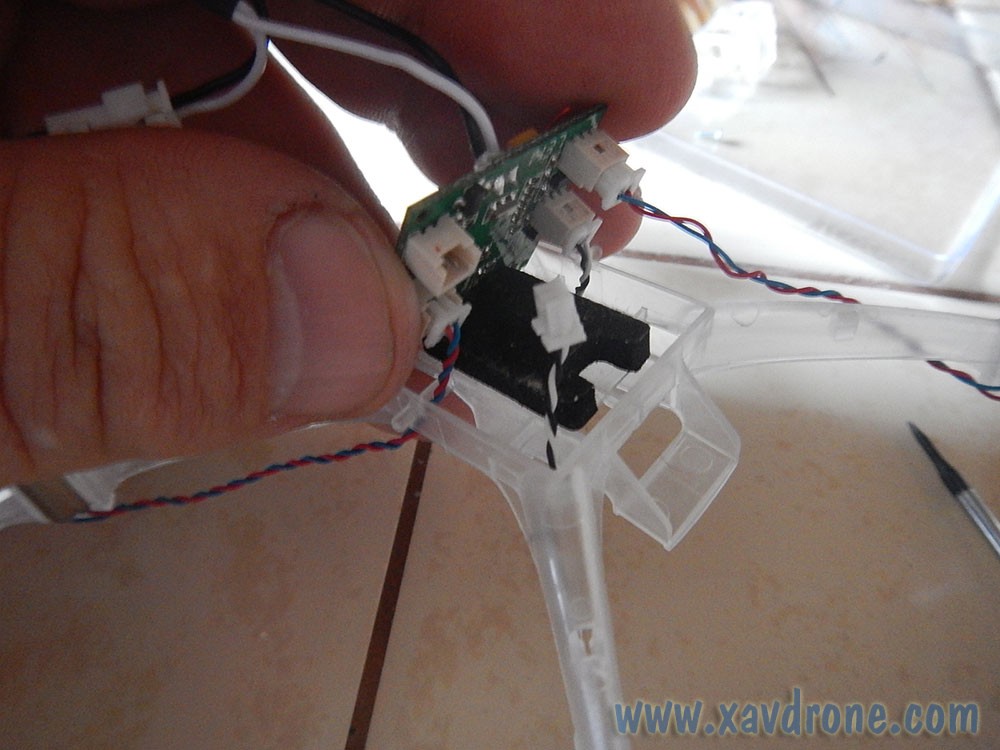

Puis on soulève la carte mère et on débranche les 4 fils des moteurs
(repérez les couleurs pour les remettre dans le même sens)

démontage nano qx fpv  démontage nano qx fpv  démontage nano qx fpv

Puis on sort les moteurs

démontage nano qx fpv  démontage nano qx fpv  démontage nano qx fpv

je les ais rebranché de suite pour pouvoir remettre tout
dans le même ordre sur le châssis RKH lors du remontage

nano qx fpv

Montage châssis RKH

Avant de mettre l’électronique du Nano QX FPV sur la « frame » (le châssis) il va falloir le préparer, rien de bien compliqué il faut juste mettre les 4 bras (mais attention au sens)

chassis RKH pour nano qx  chassis RKH pour nano qx

chassis RKH pour nano qx  bras chassis RKH pour nano qx  chassis RKH pour nano qx

Les vis sont très petites et mes doigts ne le sont pas du coup j’utilises une pince à épiler

chassis RKH pour nano qx  chassis RKH pour nano qx  chassis RKH pour nano qx

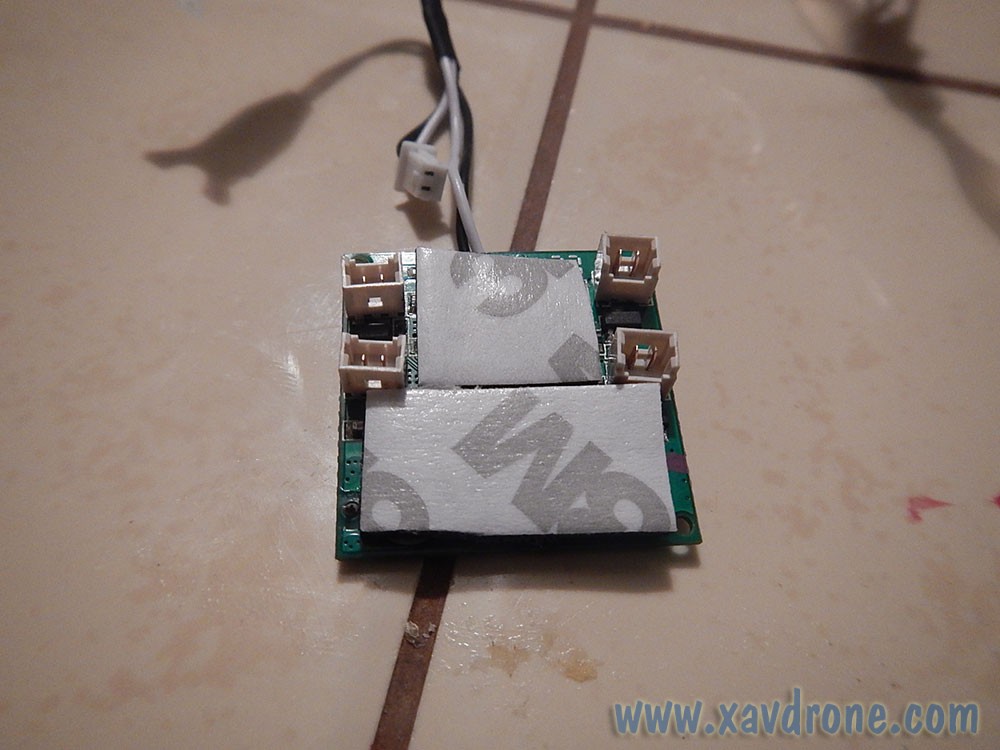

On pose la carte mère en la collant avec le ruban adhésif fourni avec le kit

kit RKH pour Nano qx FPV  carte mère nano qx  kit RKH nano qx FPV

et idem pour la caméra FPV

kit RKH pour Nano qx FPV  chassis RKH pour nano qx  kit RKH pour Nano qx FPV

Les fils doivent passer dans les bras comme sur les photos et on sert la vis du moteur
(ne changez pas l’ordre des prises sinon ça ne volera plus)

chassis RKH pour nano qx  chassis RKH pour nano qx  chassis RKH pour nano qx

chassis RKH pour nano qx  chassis RKH pour nano qx  chassis RKH pour nano qx

on répète l’opération pour les 4 moteurs et on met les hélices

chassis RKH pour nano qx  chassis RKH pour nano qx  chassis RKH pour nano qx

on branche et ça donne ça

kit RKH pour Nano QX FPV  kit RKH pour Nano QX FPV  kit RKH pour Nano QX FPV

Avec le châssis RKH

En aéromodélisme tout est une question de poids donc on pèse pour voir

nano qx fpv  kit RKH pour Nano QX FPV  kit RKH pour Nano QX FPV

Voici le résultat

kit RKH pour Nano QX FPV  kit RKH pour Nano QX FPV  kit RKH pour Nano QX FPV

kit RKH pour Nano QX FPV  kit RKH pour Nano QX FPV  kit RKH pour Nano QX FPV

Le test du RKH

Regardez bien le look, c’est comme un racer mais en plus petit !

kit RKH pour Nano QX FPV  kit RKH pour Nano QX FPV

Et le voici à côté du châssis RKH pour Blade 200 QX

chassis RKH  chassis RKH  chassis RKH

et le voici en vol

chassis RKH pour Nano QX  chassis RKH pour Nano QX  chassis RKH pour Nano QX

en en slaloms…

chassis RKH pour Nano QX  chassis RKH pour Nano QX

Et voici ce que ça donne en vidéo

 Point de vu autonomie de vol je n’ais pas vu de différence, point de vu tenu en vol ce n’est pas pareil le pilotage du Nano QX FPV version RKH n’est plus le même, il est moins stable (mais bon c’est un racer maintenant) mais rien de bien grave.

Son look va en surprendre plus d’un, c’est un succès garantit !

On l’achète où ?

Et bien chez notre partenaire, voici quelques liens si jamais vous vouliez passer à la version RKH c’est là que vous trouverez votre bonheur.

frame nano qx rkh bleu

frame nano qx rkh b

frame nano qx rkh sylver

frame nano qx rkh s

bien sur il est disponible dans d’autres couleurs, à vous de choisir
