Dans un article précédent je vous montrais comment positionner votre TX vidéo sur votre racer, voici maintenant comment réparer un TX vidéo arraché et comment éviter que ça n’arrive !

Réparation TX vidéo

Si vous avez lu cet article, à la fin je vous indiquais que lors de crash l’antenne pouvait faire levier sur la prise du TX vidéo et l’arracher.

Rappel des fais :

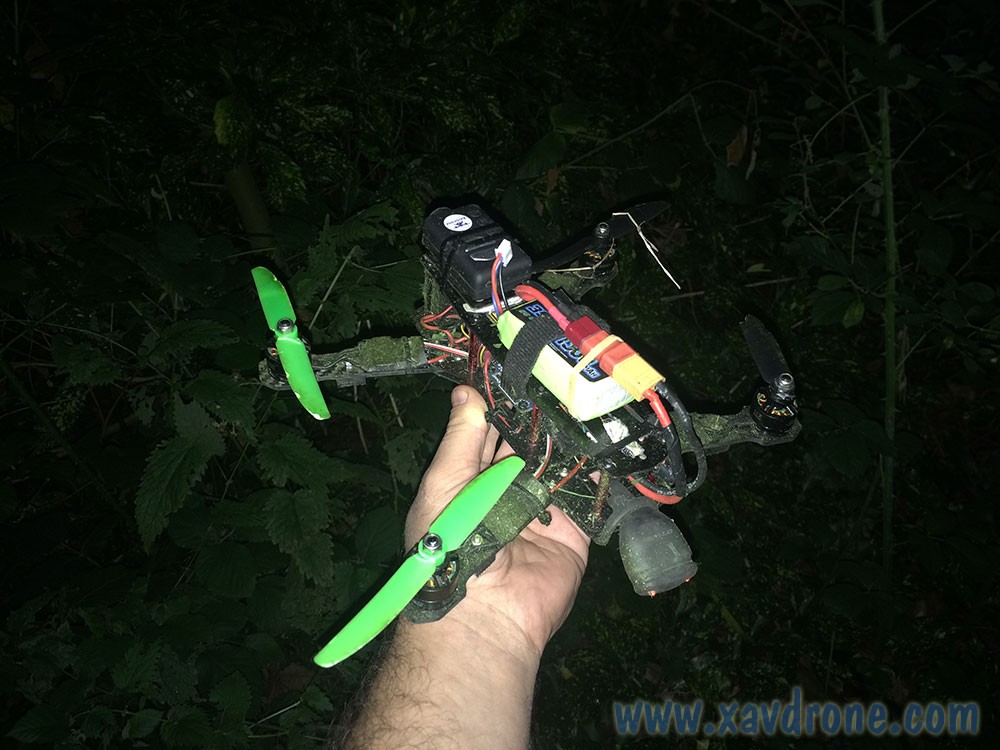

Drone intercepté par la branche d’un arbre, l’antenne à été arrachée et retrouvée plus loin.

TX vidéo arraché  TX vidéo arraché  TX vidéo arraché

Je vais donc vous montrer comment la réparer et dédicacer cet article à Kilauha (private  joke).

Soudure prise TX vidéo

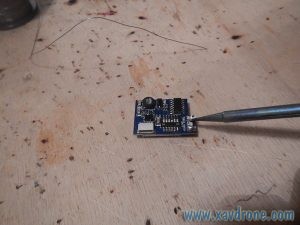

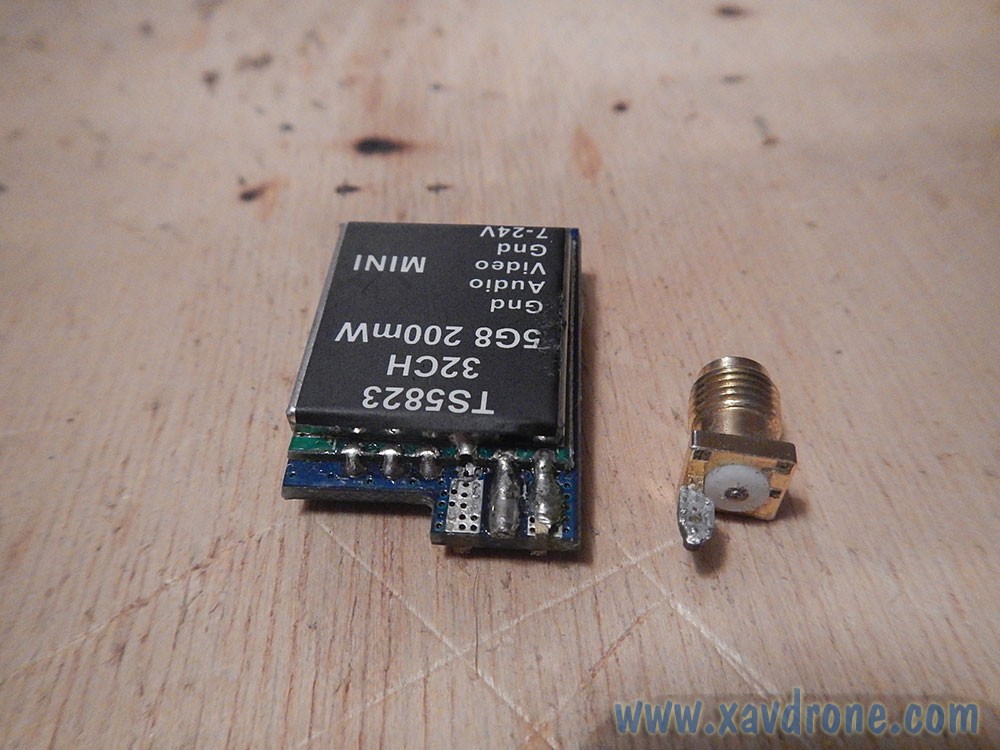

Selon où on est, on a pas forcément une prise de rechange pour en mettre une autre, comme vous pouvez le voir sur la photo ci-dessous, la prise d’antenne à été arrachée du TX vidéo, avant tout il faut étamer les endroits où l’on veut souder.

Rappel : en France la législation impose 25 mW maxi, dans cet article vous verrez un TX vidéo de 200  mW juste pour les besoins de l’article

tx vidéo  Réparation TX vidéo

il y a 2 soudure d’un côté et 3 de l’autre à faire

Réparation TX vidéo  Réparation TX vidéo

assurez-vous de souder la prise bien parallèlement

Réparation TX vidéo  Réparation TX vidéo

et voilà le résultat

Réparation TX vidéo  Réparation TX vidéo  Réparation TX vidéo

on test et… ça fonctionne !

Réparation TX vidéo

Oui mais voilà, même si ça fonctionne ça peut encore s’arracher et c’est ce qui s’est passé, du coup j’ai mis beaucoup plus de soudure pour faire un renfort comme ceci

TX video TS5823  TX video TS5823  TX video TS5823

on test et ça fonctionne (bien sure)

TX video TS5823

prises tx vidéoChangement prise TX vidéo

Si on a le temps ou si on a une prise en stock, on peut changer la prise (c’est beaucoup plus simple que la réparation comme j’ai fait précédemment).

Parfois la prise peut être totalement arrachée, mais parfois elle n’est arrachée que d’un côté (mais du coup plus d’image vidéo).

exemple avec émetteur vidéo FX795T-2

FX795T-2  FX795T-2

idem avec l’émetteur 25 mw Raceband de chez ImmersionRC

émetteur 25 mw Raceband de chez ImmersionRC

Bien sure vous pouvez également changer la prise d’antenne même si elle n’est pas arrachée, juste pour que votre TX vidéo soit compatible avec les antennes que vous possédez.

Où trouver les prises ?

Malheureusement toutes les boutiques d’aéromodélisme ne vendent pas ce type de prises à souder 🙂

Prise RP-SMA femelle à souder en vente ici

prise rp-sma femelle

Prise SMA femelle à souder en vente ici

prise sma femelle

Et sinon, si vous ne vous sentez pas capable de souder une nouvelle prise, dans un prochain article je vous montre quoi faire pour éviter que ça puisse arriver !
