Démontage lunettes Fat Shark
5 (100%) 3 votes

Il peut être utile de démonter ses lunettes FPV Fat Shark, je vous montre comment faire ça en photos et avec une vidéo

Démontage lunettes Fat Shark

Vous allez découvrir comment démonter vos lunettes Fat Shark, cela peut être utile pour les réparer mais aussi pour les améliorer comme je vais vous montrer.

Le démontage à été réalisé sur une paire de Fat Shark Dominator v3, mais le démontage est le même pour les V2 et les autres lunettes FPV.

Matériel nécessaire pour le démontage

Vous aurez besoin uniquement d’un petit tournevis cruciforme et éventuellement d’un plastique plat pour démonter sans faire de marque (j’ai utilisé un petit outils en plastique qui sert à démonter les téléphones portable, ce n’est pas indispensable mais bien plus simple la première fois lorsque l’on ne sait pas où se trouvent les attachent).

On démonte !

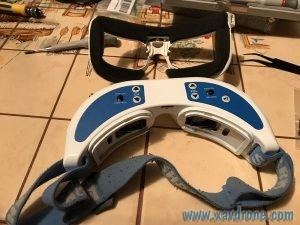

On commence par retirer la carte Micro SD puis on démonte le petit plastique qui se trouve juste dessus (il y a juste une vis à retirer)



le reste est clipsé



les 2 caches protégeant le récepteur et le module pour le headtraker sont juste emboités

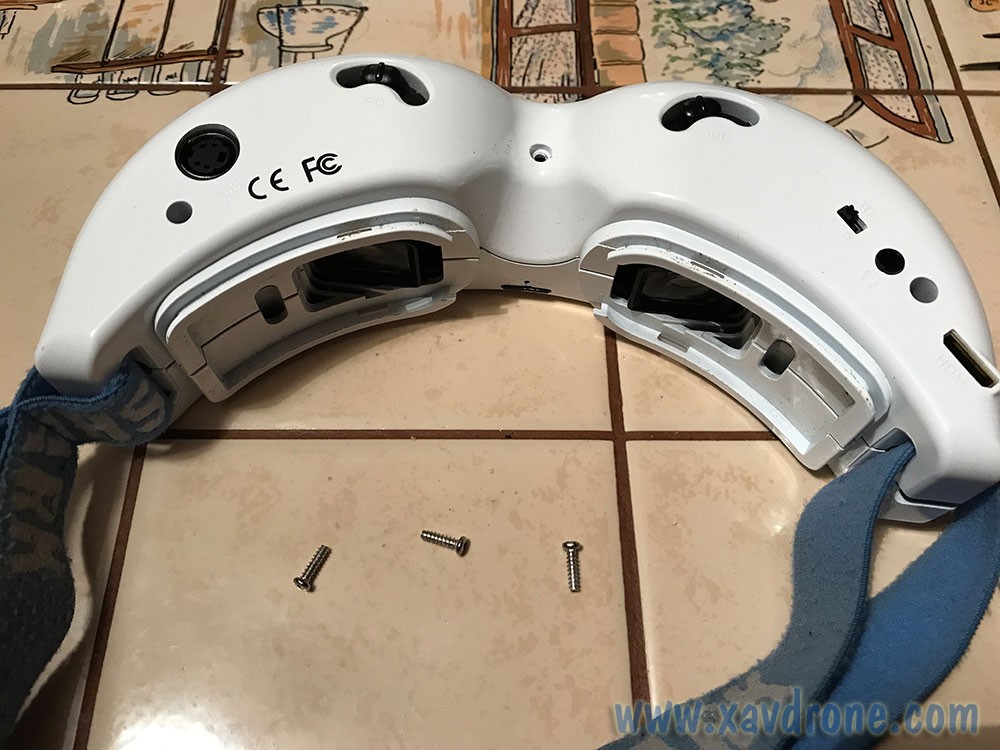

Il reste 3 vis à retirées, elles se trouvent sous les lunettes



Ci-dessous : à gauche avant démontage et à droite après démontage des vis



Maintenant on arrive au moment délicat, il va falloir déclipser les « crochets » plastiques

Pour cela il suffit d’appuyer à des points précis (voir photos)



ne sachant pas où se trouvait les pattes, j’ai utilisé un outil en plastique
servant à démonter les téléphones portable afin de ne pas faire de trace



on appuie au milieu avec le pouce et c’est bon

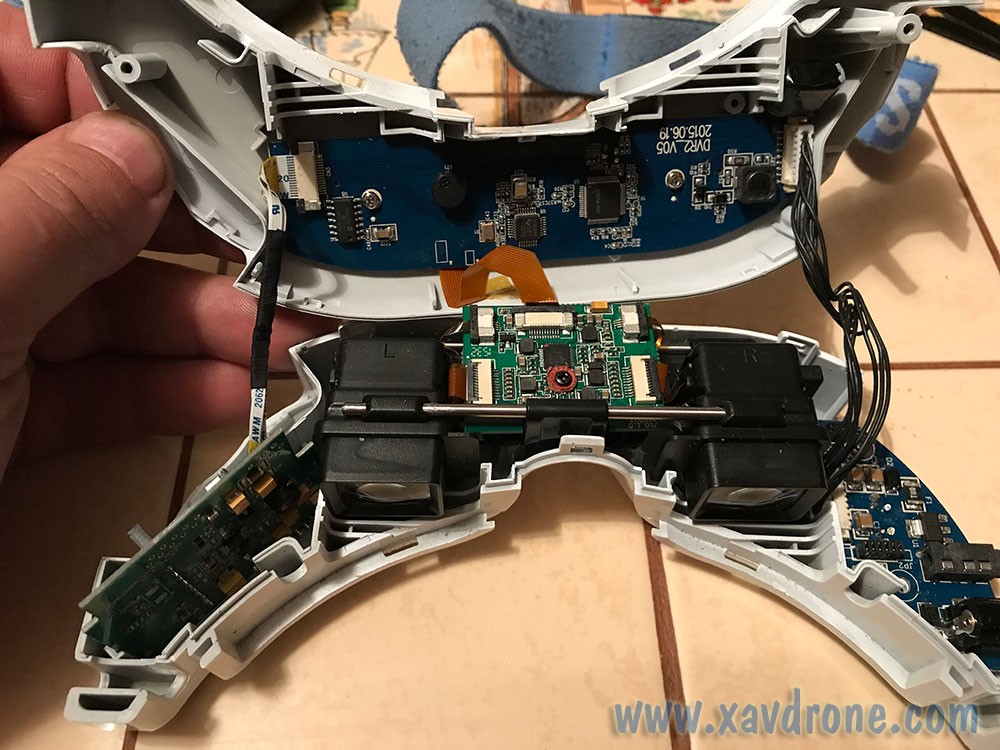

on sépare les 2 parties sans arracher les fils



on peut maintenant sortir les blocs optiques (attention ils sont encore branchés)

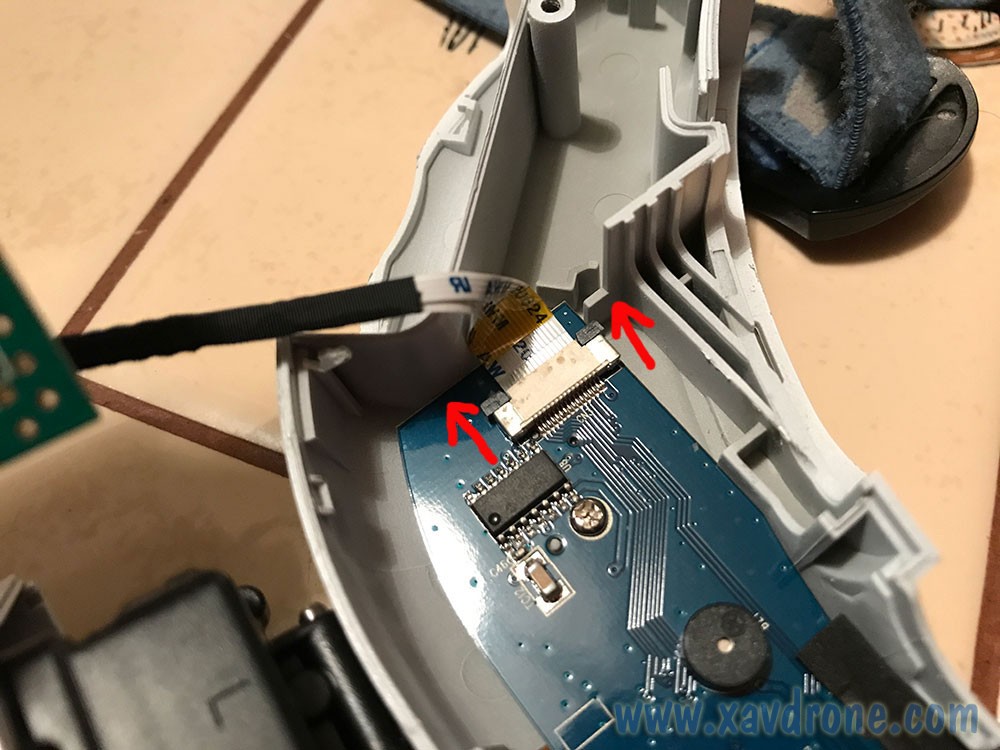

On débranche les fils



et l’autre prise

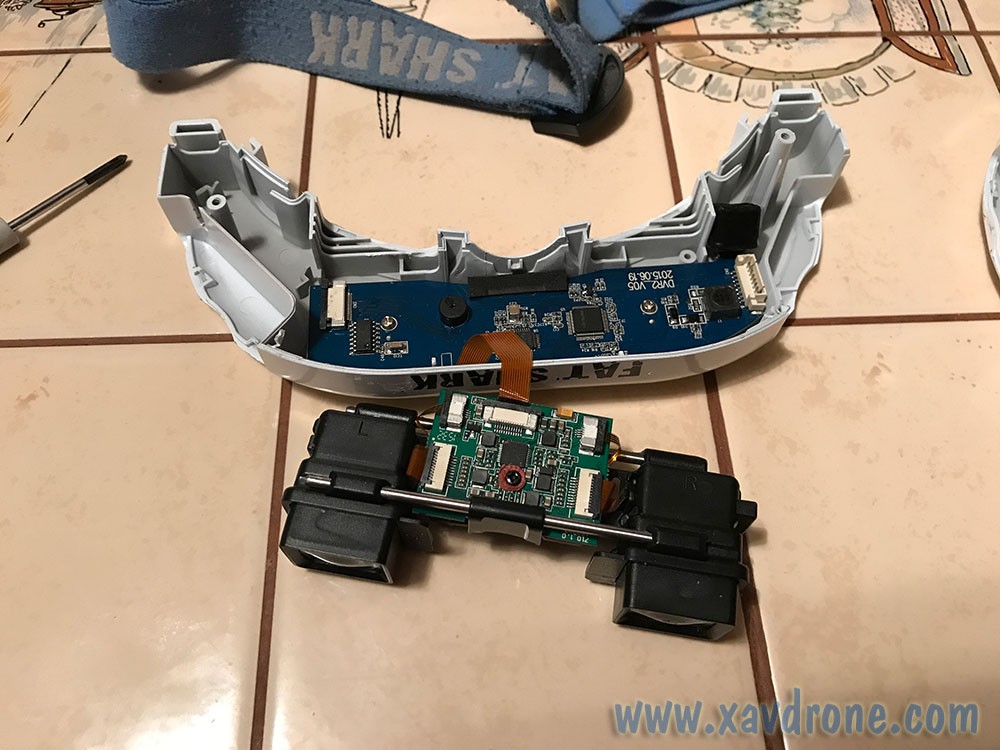

sur l’autre partie des lunettes il y a le DVR







ATTENTION : lorsque vous allez remonter, prenez soin de ne pas toucher aux molettes de réglages inter pupillaire, ni  aux 2 « écrans » !

Et voici en vidéo si vous préférez

A quoi sert de démonter ses lunettes ?

Démonter ses lunettes FPV permet bien sure de pouvoir changer un composant défectueux mais également d’y apporter des modifications, comme par exemple y installer un module Diversity Laforge (comme nous vous avions montré dans cet article).

Pour les possesseurs de Dominator v2 vous pouvez acheter le DVR des Dominator v3 pour les remplacer et avoir un meilleur DVR sans avoir à changer de paire de lunettes FPV !

Dans le prochain article vous verrez comment modifier vos Dominator v3 première version en deuxième version…
