Affectation télécommande
3.3 (66.43%) 28 votes

Affectation et réglage Trim :

Vous venez de recevoir votre 350 QX, que vous ayez choisi le model RTF ou BNF il va falloir affecter votre télécommande à votre appareil (c’est à dire d’indiquer à votre télécommande quel appareil elle va piloter).

Ayant choisi le model RTF je vais donc affecter mon Blade 350 QX avec la télécommande DX5e et également faire le réglage des TRIMS.

Prêt pour le décollage ?

On commence par allumer le 350 QX (l’interrupteur se trouve dessous)

démarrage du blade 350 QX

Puis on allume la télécommande (on appuie sur le levier « Trainer » et le bouton « Power »)

telecommande dx5e  affectation télécommande DX5e

On choisit le mode de vol entre les 3 modes différents :

  • Mode Smart (position 0)
  • Mode Stabilité (position 1)
  • Mode Agilité (position 2) => (avec le firmware v2 et une DX5 vous n’aurez pas ce mode de vol)
  • Mode AP (uniquement disponible avec le firmware V2)

modes de vols

 Réglage des TRIMS :

Le réglage des trims permet d’équilibrer les différents moteurs, il va falloir faire les 4.

Lorsque l’on appui sur le « bouton » de trim ça émet un petit bip, lorsque le bip est plus fort c’est bon (on essai 5 fois dans un sens et si rien ne change on va dans l’autre sens)

Trim latéral

réglage trim latéral

Trim longitudinal

Trim longitudinal

Trim gaz/pas

Trim gaz

Trim anti-couple

Trim anti-couple

Petit rappel des fonctions de la télécommande (le reste ici)

mode 2 helico

Les trims sont réglés on va pouvoir décoller…

Décollage du Blade 350 QX :

test du liaison

Maintenant on va voir pour le faire décoller, mais la première fois si on a pas compris la manœuvre les hélices ne tourneront pas !

On vérifie que la liaison entre la télécommande et le quadricoptère soit bonne, pour cela on bouge le bouton/levier 0/1/2/ si les lumières du 350 QX changent de couleurs c’est que la liaison est bien faite.

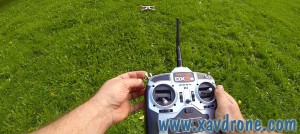

Pour pouvoir faire tourner les hélices et décoller il va falloir faire un allez/retour avec le manche de l’anti-couple (gauche/droite ou l’inverse peut importe).

manette à gauche

manette à gauche

manette à droite

manette à droite

les hélices devraient tourner (si ce n’est pas le cas, faire  nouveau l’allez/retour)

décollage blade 350 QX

Si vous possédez un 350 QX v2, cliquez ici

Pour que ce soit plus simple je vous propose de regarder cette vidéo

ATTENTION !

Si vous possédez un 350 QX v2, un nouveau mode de vol (le mode AP), en attendant la version officielle de chez Horizon je vous propose de découvrir les paramétrage de votre radio commande sur cette page du forum

Retour à la page Blade 350 QX

39 réponses à Affectation télécommande

  • bonjour
    je viens d’acheter un 350 QX
    j’ai réussi a le faire voler 1 fois
    mais impossible de refaire démarrer les moteurs:le quadri emet un bip rapide régulier,la commande gauche droite pour armer les moteurs n’a aucun effet,la diode est verte solide
    les trims sont au neutre,je suis a 5 m de la bestiole
    je n’y comprends rien
    avez vous deja vu ce cas?

    merci et..bonne année

    • Hello,
      oui parfois au début c’est pas très simple, j’ai également eu du mal au début 🙁
      La LED verte et les bip ça veut dire que
      1/ il est en mode « Smart » (il suffit de bouger le « levier » 1/2/3/ si la LED change de couleur et que les bips s’arrêtent c’est que l’affectation de la radiocommande est bonne)
      2/ il est toujours en mode sécurité (phase d’initialisation)

      Le mieux à faire c’est :

      A/ éteindre la radiocommande et le Blade 350 QX
      B/ allumer le Blade 350 QX
      C/ il va faire des petits bip très rapide aussitôt (ou peut être au bout d’une seconde ou deux maxi
      D/ allumer la radio commande en respectant la procédure « rester appuyer sur le levier RTH » + bouton « Power » puis lacher le « levier RTH »
      E/ reculer un peu (pour info même en étant à 30 cm ça fonctionne, sauf qu’il ne décollera pas en mode « smart »
      F/ bouger la manette des gaz du bas droite à bas gauche (parfois il faut le faire plusieurs fois avant que les hélices ne tournent et parfois ça fonctionne dès le premier aller/retour)

      Et ensuite il ne reste plus qu’à décoller et quand il n’y aura plus de batterie, venir nous dire si ça à été.

      ps : sinon bah… je crois que je vais ouvrir un forum car je réponds souvent à des emails et quand ça marche je ne reçois même pas un message de merci 🙁

  • et si cette page vous à été utile pour décoller, n’hésitez pas à la partager sur Facebook, Twitter, etc….

  • Pour les questions, n’hésitez pas à vous rendre sur le forum à la rubrique 350 QX ça sera plus simple :

    http://www.faq-drone.com/forum/18-350-qx/

    • Bonjour , je me présente Lucas Ruch 16 ans fan d’audiovisuel et de nouvelles technologies ! J’ai donc acheté le drone Blade 350QX rtf mode 2 . Mais problème je n’arrive pas à le démarrer .. J’ai vu sur votre forum qu’il y a deja eu des problemes similaires ! Voila mon problème: lors de mon affection du neutre de profondeur La led vert ou rouge restent à clignoter , par moment j’arrive avec le Pad gauche a l’éteindre mais rien n’a faire , je ne comprend plus .. Il me semble que vous pourriez posséder certaines réponses ! Ce serait extrémement gentil de votre part ! Merci d’avance Lucas RUCH
      PS : je n’arrive pas a ecrire sur le forum désolé

    • Bonjour,

      Je viens de parcourir le Forum concernant le Blade 350 QX, moi je viens d’acquérir il y deux moi le Blade 350QX3 tout était ok mais j’ai fait une fausse manœuvre brancher batterie à l’envers donc Blade mort. Donc j’ai racheté un nouveau Blade 350QX3 mais entre temps j’ai opté pour la radio DX6v2 mon premier vol bien passé donc j’ai voulu relouquer mon dron avec hélices en carbone mais un premier essai il se retourne sur le dos, je pense que cela vien d’un problème de trim et je ne voi pas comment le regler merci à vous si vous avez une solution.

  • Bonjour, merci pour ce tuto, il me permet de comprendre les manips sur les trims faites dans le tuto « apprendre à piloter » 🙂
    Par contre, faut-il faire le réglage avant chaque vol? Ou bien est-ce juste lors de l’affectation?
    Merci
    Raf

  • Bonjour,
    Mon drone sinitialise toujours en mode affectation je n’ai jamais réussie voler que faire ?

  • bonjour vous parler des radios dx 5 mais pas de la dx 4 qui na pas de trimes et sur la gauche un bouton avec 0 1 2 rien d autre
    en position 0 rien ne se passe

    • Hello

      Normal la DX4 est apparue avec le 350 QX2 et QX3 mais moi j’ai le 350 QX…
      Il y a 2 versions de DX4 et si les trims ont été retirés c’est parce que beaucoup ne comprenaient rien aux trims et renvoyaient leurs drones au SAV Horizon alors qu’il n’y avait pas de panne.
      Sur le forum on en parle

  • Bonjour
    J’ai acheter un drone QXR350 je l’ai bien connecté il démare, mais il a du mal a décoller et surtout il ne decolle pas verticalement. Qui aurait de l’aide à m’approter. merci à tous. DOM

  • bonjour
    voila j’ai fait l’aqisition du blade 350 qx rtf , mais j’ai un soucis de reglage des trims , pourrais t-on m’explique comment regler tous les trims du blade ,
    merci pour la reponse
    cordl
    guy

  • Bonjour, je viens d’acquerir un QX350 rev.2 rtf avec DX5e, il fonctionne bien en mode Smart, il est stable et réagit mais en mode stability, il dérive en arrière dès la moindre action sur la direction (une action vers la gauche le fait systématiquement dériver en arrière que je dois contrer), j’ai essayer le régler avec les trims mais cela ne suffit pas, avez vous une idée du réglage à faire (compas ou accéléromètre ) ?
    Merci pour votre site et votre réponse.
    Seb

    • hello

      Aucun réglage à faire mais de la pratique du pilotage, rendez-vous sur le forum que l’on t’explique tout ça.
      ps : c’est pas un QX350 mais un 350QX (car sinon c’est pas la même marque)

  • Je viens d’acquérir un drone blade 350 QX3 j’ai un emetteur Spectrum DX5e mode1(gaz à droite) réglé par mon revendeur j’ai voulu l’essayer pas d’action sur les moteurs en actionnant la manette gaz. Triturant les manches les moteurs se sont mis en route et bizarrement la manette gauche correspondant à la dérive ou l’anti couple actionnée du neutre vers la droite augmentait le régime des moteurs. Ma question est peut on piloter ce Blade avec un emetteur mode 1 gaz à droite !!!! Merci d’avance

    • un QX3 avec une DX5e ???? C’est pas bon du tout la DX5e est faites pour le 350 QX !!! La tu n’auras pas tout les modes de vol, tu ne pourras pas faire de réglages, etc…

      Rendez-vous sur le forum pour les questions

  • salut je viens d’acquérir un blade 350QX3 avec un DX4 mais je viens de passe a une DX6i et je me demande comment la coupler a mon recepteur ????
    merci

  • J’ai le dernier modèle Blade chroma avec camera cg02. J’ai voulu le faire voler sans la caméra, mais il refuse de démarrer, l’émetteur semble attendre que la caméra émette un signal. Avez vous une solution à ce problème ? Je n’ai rien trouvé sur la doc. même en anglais.
    Par avance merci

  • J’ai eu pour noël un 350 QX2 avec une DX4 . En respectant la notice de mise route j’arrive toujours à la même conclusion la lumière devient rouge clignotant + un bip rapide donc impossible de démarrer les moteurs . Qu’est la solution ? Merci de me répondre

  • Bonjour
    J’ai acheter un bloqué qx 350 avec commande dx6i mon soucis est que je n’arrive pas à la mettre en marche il clignote et se met en clignotant blanc avec un bipolaire que faire merci d’avance julien

  • BONJOUR je comprend pas la 2eme position ca allume une lumiere rose et l’ai aucun effets sur le gaz ?

  • Jai un 350 QX et une commande dx5e et jai fait tous les étapes mais il fait pas partir les élites , le signal est bon pour toute les commande , je fais changer la couleur du vert au bleu et rouge et quand jactionne Le Bras de droite j’attend le travail et quand je suis sur les gaz rien ne fonctionne , je suis un abituer des Drôme .

  • Salut Julien dans les Landes.. mon pere vient de me donner son Blade 350 qx en mode 1 or je pilote en mode 2 est il possible de l affecter en mode 2 ? changer les ressort de coté sur le controleur je sais faire mais pour l affectation en mode 2 je trouve rien…

    merci beaucoup !
