Valise 350 QX
5 (100%) 2 votes

malette 350qx

Si vous possédez un drone, un jour ou l’autre vous aurez besoin d’une valise de transport, le Blade 350 QX mesure quelques centimètres de trop pour pouvoir se faire une valise à l’aide d’une boite à outil que l’on peut trouver dans les magasins de bricolage.

J’ai cherché longtemps avant de trouver LA valise idéal pour transporter mon 350 QX, je vous propose donc cette page pour vous montrer comment découper la mousse (et oui faut bricoler un peu sinon on peut pas avoir la valise de ses rêves).

Mallette de transport pour 350 QX :

valise 350qx    valise étanche 350 qx

  • mallette de transport en Polypropylène
  • étanche
  • résistant aux chocs
  • résiste à la pressurisation
  • 4 loquets de fermeture
  • livrés avec 4 couches de mousse (1 mousse alvéolée pour le dos du couvercle, 1 mousse pré-découpée de petits carrés, 2 mousses)

valise blade 350qx   protection 350 qx

 Dimensions extérieures de la valise :

  • hauteur : 22,5 cm
  • largeur : 41,5 cm
  • profondeur :51,5 cm

 Dimensions intérieures de la valise :

  • hauteur : 19 cm
  • largeur : 50,5 cm
  • profondeur : 35,5 cm

Autres informations :

  • couleur : noire
  • poids : 6 kg

Découpe de la mousse :

valise de transport blade 350 qxAlors passons aux choses sérieuses, on va découper la mousse, vous allez voir c’est très simple et rapide. Le plus long étant de savoir comment placer le 350QX et ses accessoires.

Je me suis creusé la tête de nombreuses heures pour réaliser un plan (que vous pourrez télécharger gratuitement en bas de la page), notez que j’ai apporté des modifications au plan qui m’a servi pour découper la mousse de la valise (et oui j’ai optimisé, c’était ma première découpe de mousse).

carrying case 350 QX    case 350 QX

Une des mousses est déjà pré découpée de pleins de petits carrés pour faciliter le positionnement de son matériel. Cette mousse est également prédécoupée dans le sens de la hauteur (ce qui permettra de pouvoir réduire sa hauteur par 2).

mousse de protection    protection en mousse

Imprimez le plan et découpez les différentes formes. Attention le plan est au format A2 donc pas simple mais beaucoup d’imprimantes offrent la possibilités d’imprimer en plusieurs fois, il ne vous restera plus qu’à rassembler les parties avec du scotch.

Autre solution : rendez vous chez un imprimeur ou quelqu’un qui fait des photocopies industrielles ou autre, c’est ce que j’ai fait et ça m’a coûté 4 € pour faire imprimer le plan (il existe également pleins de sites en ligne qui proposent ce service).

découpe blade 350 qx    valise pour drone

ensuite prenez un feutre pour dessiner le contour des formes à découper

marquage avant découpe    accessoires drones

J’ai opté pour la prudence en ne dessinant que les 2 plus grosses formes dans un premier temps :

  • la radio commande
  • la blade 350 QX

REMARQUE : la mousse pré découpée sera celle mise au milieu (mais on commence par celle-ci)

Vous devriez avoir ceci (dans tout les cas je vous conseil de placer le 350 QX au milieu)

dessin du drone et de la radio

On prends son cutter, les choses sérieuses vont commencer (mettez une lame neuve de préférence)

découpe de la mousse    mousse de protection

Le plus délicat c’est de découper une diagonale dans la partie pré découpée (et oui il ne faut pas appuyer trop fort sur la mousse quand on coupe pour ne pas la déchirer)

découpage de la mousse    découpe au cutter

Pour plus de prudence je vérifie la taille de mes découpes

(mais pour tout dire j’ai pas été assez prudent car si vous regardez bien le plan il y a une partie que je ne devais pas couper et que j’ai coupé, si ça vous arrive pas de panique vous pourrez utiliser un morceau de mousse dans les chutes)

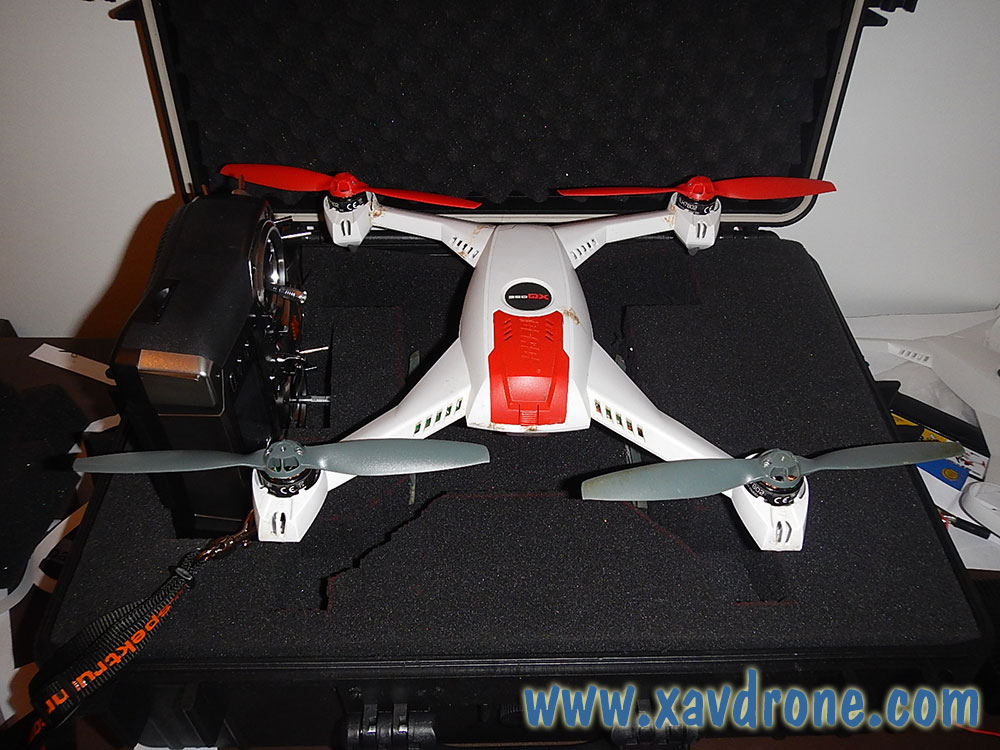

valise et 350 QX    blade 350qx et radiocommande

les mesures sont bonnes, le dessinateur ne semble pas trop mauvais alors on continue

premiere decoupe valise    découpe des accessoires

comme d’hab. on test avant de passer à l’étape suivante

batterie blade 350qx    chargeur 350 qx

On prends une autre mousse et on trace en utilisant celle que l’on viens de découpée,
c’est cette mousse qui sera sur le dessus de la valise

tracage des formes    mousse de protection

n’oubliez pas l’emplacement pour la Gopro (à découper QUE pour cette mousse)

protection gopro

Et maintenant la découpe de la dernière mousse (celle qui sera au fonds de la valise)
On utilisera la mousse qui est déjà coupée pour tracer

ATTENTION : il n’y a que l’emplacement pour radio commande et les patins du drone qui seront découpés.

Mettez les mousses en place, posez votre 350 QX et dessinez le tour des 2 trains d’atterrissage (si vous ne le faites pas les hélices du drones risquent de se déformer lorsque la valise sera fermée)

découpe du train d'atterrissage

et puis une fois tracé, on découpe

carrying case drone    blade carrying case

Découvrons le résultat :

Une fois toutes les parties découpées, voici ce que ça donne

valise 350qx    valise de transport 350 qx

Notez que pour ce model

radio commande DX8

Voici ce que ça donne en vidéo :

Remarques :

Voici ce que j’ai mis dans la valise :

  • Blade 350 QX
  • Radio commandes DX8 et sa dragone
  • plusieurs batteries (et il reste de place pour en mettre d’autres)
  • 2 chargeurs de batterie : celui d’origine et le Prophet Sport Plus
  • des hélices de rechange
  • une Gopro 3 et la « gimbal » du 350 QX
  • divers câbles
  • et il reste de la place pour mettre autre chose (matos pour FPV par exemple)

N’hésitez pas à poser vos questions ou donner vos astuces sur le forum

forum drones

Cette valise permet de mettre d’autres drones, vous pouvez disposer les accessoires autrement si vous le désirez.

en vente ici

valise blade 350 qx

Vous pouvez télécharger le plan de découpe ci-dessous

Valise 350 QX
Valise 350 QX » Article
valise-350-qx.pdf
Version: 1.0
561.7 KiB
711 Downloads
Détails

Et pour la valise si comme moi vous voulez vous faire imprimer des stickers spéciaux, voici les 2 images (pleins de services en ligne proposent cette possibilités)

logo 350 QX

350qx
