Modification Gimbal Gopro
4.8 (95.29%) 17 votes

Envie d’équiper votre Blade 350 QX3 pour le vol en immersion avec un système « propre », voici comment faire…

Cette idée nous viens directement de Yadraq01 que vous pouvez retrouver sur le forum, merci à lui, voici son astuce pour équiper son Blade 350 QX3

1/ Modification de la gimbal Gopro

La gimbal fournie avec les Blade 350 QX / QX2 et QX3 est prévue pour y mettre une caméra GoPro, oui mais voilà si vous n’avez pas de GoPro ou si tout comme moi vous voulez utiliser une caméra pour le vol en immersion il va falloir l’adapter…

caméra fatshart 600 TVLJe possède le combo RTF & FPV PREDATOR se composant (entre autres) :

  • d’une paire de lunettes Fat Shark Prédator
    (visible ici)
  • d’une caméra Fat Shark 600 TVL FPV
    (visible ici)

2/ Mise en place

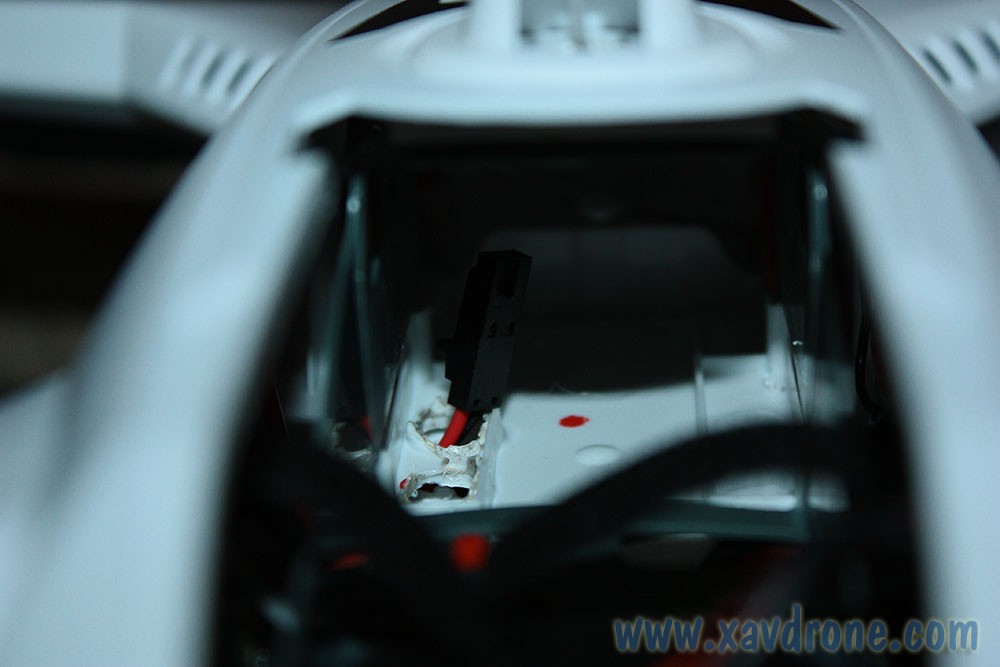

Mise en place en sandwich plaque plastique percée 4 trous 1 mm d’épaisseur entre châssis et support GoPro , démontable pour le futur ,mais quand même fixée par du double face à l’arrière car l’ installation est provisoire , je ne voulais pas couper les fils tout de suite et ,j’ai bien fait,car dans le fofo ( très utile ) je viens d’apprendre que le câble vidéo est blindé oups ! et pour ne pas que cela fasse filasse de tous côté , j’ai pratiqué 2 trous au fer à souder , (ce que j’avais sous la main dans le fond ), faut bien viser , sinon on crame les fils !!

gimbal 350 qx

J’y ai passé les 2 câbles en les faisant ressortir par le 2ème pour planquer tout ce faisceau électrique.

passage fils



Passer en 1er le câble avec la grosse fiche noir et ensuite celui sur le petit boitier , sinon , l’inverse s’est galère et comme je ne voulais pas démonter le quad !

Après , c’est basique du scratch double face batterie et émetteur et batterie lipo 2 S 800MAh , la batterie rentre juste , il faut bien pousser les câbles vers l’avant ? voilà mon idée de départ , je démonterais au besoin pour les situations aquatiques périlleuses (mare )

système FPV pour 350 QX3

et quand j’aurais tous le matos ( cosses , gaines thermo, passes câbles etc ) ,je ferais en plus propre et de façon définitive , voir rajouter ma Héro original et déplacer la mini caméra au dessus du fuselage .

kit fpv pour 350 QX3  kit fpv pour 350 QX3
